Для управления различными исполнительными устройствами, коммутации цепей, управления приборами в электронике активно применяется электромагнитное реле.
Устройство реле достаточно просто. Его основой является катушка, состоящая из большого количества витков изолированного провода.
Внутрь катушки устанавливается стержень из мягкого железа. В результате получается электромагнит. Также в конструкции реле присутствует якорь.Он закреплён на пружинящем контакте. Сам же пружинящий контакт закреплён на ярме. Вместе со стержнем и якорем ярмо образует магнитопровод.
Если катушку подключить к источнику тока, то образовавшееся магнитное поле намагничивает сердечник. Он в свою очередь притягивает якорь. Якорь укреплён на пружинящем контакте. Далее пружинящий контакт замыкается с другим неподвижным контактом. В зависимости от конструкции реле, якорь может по-разному механически управлять контактами.
Устройство реле.
В большинстве случаев реле монтируется в защитном корпусе. Он может быть как металлическим, так и пластмассовым. Рассмотрим устройство реле более наглядно, на примере импортного электромагнитного реле Bestar. Взглянем на то, что внутри этого реле.
Вот реле без защитного корпуса. Как видим, реле имеет катушку, стержень, пружинящий контакт, на котором закреплен якорь, а также исполнительные контакты.
На принципиальных схемах электромагнитное реле обозначается следующим образом.
Условное обозначение реле на схеме состоит как бы из двух частей. Одна часть (К1) – это условное обозначение электромагнитной катушки. Она обозначается в виде прямоугольника с двумя выводами. Вторая часть (К1.1; К1.2) – это группы контактов, которыми управляет реле. В зависимости от своей сложности реле может иметь достаточно большое количество коммутируемых контактов. Они разбиваются на группы. Как видим, на обозначении изображены две группы контактов (К1.1 и К1.2).
Как работает реле?
Принцип работы реле наглядно иллюстрирует следующая схема. Есть управляющая цепь. Это само электромагнитное реле K1, выключатель SA1 и батарея питания G1. Также есть исполнительная цепь, которым управляет реле. Исполнительная цепь состоит из нагрузки HL1 (лампа сигнальная), контактов реле K1.1 и батареи питания G2. Нагрузкой может быть, например, электрическая лампа или электродвигатель. В данном случае в качестве нагрузки используется сигнальная лампа HL1.
Как только мы замкнём управляющую цепь выключателем SA1, ток от батареи питания G1 поступит на реле K1. Реле сработает, и его контакты K1.1 замкнут исполнительную цепь. На нагрузку поступит напряжение питания от батареи G2 и лампа HL1 засветится. Если разомкнуть цепь выключателем SA1, то с реле K1 будет снято напряжение питания и контакты реле K1.1 вновь разомкнуться и лампа HL1 выключится.
Коммутируемые контакты реле могут иметь своё конструктивное исполнение. Так, например, различают нормально-разомкнутые контакты, нормально-замкнутые контакты и контакты на переключение (перекидные). Разберёмся с этим поподробнее.
Нормально разомкнутые контакты
Нормально разомкнутые контакты – это контакты реле, которые находятся в разомкнутом состоянии до тех пор, пока через катушку реле не потечёт ток. Говоря проще, когда реле выключено, контакты тоже разомкнуты. На схемах реле с нормально-разомкнутыми контактами обозначается вот так.
Нормально замкнутые контакты
Нормально замкнутые контакты – это контакты реле, находящиеся в замкнутом состоянии, пока через катушку реле не начнёт течь ток. Таким образом, получается, что при выключенном реле контакты замкнуты. Такие контакты на схемах изображают следующим образом.
Переключающиеся контакты
Переключающиеся контакты – это комбинация из нормально-замкнутых и нормально-разомкнутых контактов. У переключающихся контактов есть общий провод, который переключается с одного контакта на другой.
Современные широко распространённые реле, как правило, имеют переключающиеся контакты, но могут встречаться и реле, которые имеют в своём составе только нормально-разомкнутые контакты.
У импортных реле нормально-разомкнутые контакты реле обозначаются сокращением N.O. А нормально-замкнутые контакты N.C. Общий контакт реле имеет сокращение COM. (от слова common – «общий»).
Теперь обратимся к параметрам электромагнитных реле.
Параметры электромагнитных реле.
Как правило, размеры самих реле позволяют наносить на корпус их основные параметры. В качестве примера, рассмотрим импортное реле Bestar BS-115C. На его корпусе нанесены следующие надписи.
COIL 12VDC – это номинальное напряжение срабатывания реле (12V). Поскольку это реле постоянного тока, то указано сокращённое обозначение постоянного напряжения (сокращение DC обозначает постоянный ток/напряжение). Английское слово COIL переводится как «катушка», «соленоид». Оно указывает на то, что сокращение 12VDC имеет отношение к катушке реле.
Далее на реле указаны электрические параметры его контактов. Понятно, что мощность контактов реле может быть разная. Это зависит как от габаритных размеров контактов, так и от используемых материалов. При подключении нагрузки к контактам реле нужно знать мощность, на которую они рассчитаны. Если нагрузка потребляет мощность больше той, на которую рассчитаны контакты реле, то они будут нагреваться, искрить, «залипать». Естественно, это приведёт к скорому выходу из строя контактов реле.
Читайте также: Реле т45 для холодильника
Для реле, как правило, указываются параметры переменного и постоянного тока, которые способны выдержать контакты.
Так, например, контакты реле Bestar BS-115C способны коммутировать переменный ток в 12А и напряжение 120V. Эти параметры зашифрованы в надписи 12А 120VAC (сокращение AC обозначает переменный ток).
Также реле способно коммутировать постоянный ток силой 10А и напряжением 28V. Об этом свидетельствует надпись 10A 28VDC. Это были силовые характеристики реле, точнее его контактов.
Потребляемая мощность реле.
Теперь обратимся к мощности, которую потребляет реле. Как известно, мощность постоянного тока равна произведению напряжения (U) на ток (I): P=U*I. Возьмём значения номинального напряжения срабатывания (12V) и потребляемого тока (30 mA) реле Bestar BS-115C и получим его потребляемую мощность (англ. — Power consumption).
Таким образом, мощность реле Bestar BS-115C составляет 360 милливатт (mW).
Есть ещё один параметр – это чувствительность реле. По своей сути, это и есть мощность потребления реле во включённом состоянии. Понятно, что реле, которому требуется меньше мощности для срабатывания, является более чувствительным по сравнению с теми, которые потребляют большую мощность. Такой параметр, как чувствительность реле, особенно важен для устройств с автономным питанием, так как включенное реле расходует заряд батарей. К примеру, есть два реле с потребляемой мощностью 200 mW и 360 mW. Таким образом, реле мощностью 200 mW обладает большей чувствительностью, чем реле мощностью 360 mW.
Как проверить реле?
Электромагнитное реле можно проверить обычным мультиметром в режиме омметра. Так как обмотка катушки реле обладает активным сопротивлением, то его можно легко измерить. Сопротивление обмотки реле может варьироваться от нескольких десятков ом (Ω), до нескольких килоом (kΩ). Обычно самое низкое сопротивление обмотки имеют миниатюрные реле, которые рассчитаны на номинальное напряжение 3 вольта. У реле, номинальное напряжение которых составляет 48 вольт, сопротивление обмотки намного выше. Это прекрасно видно по таблице, в которой указаны параметры реле серии Bestar BS-115C.
| Номинальное напряжение (V, постоянное) | Сопротивление обмотки (Ω ±10%) | Номинальный ток (mA) | Потребляемая мощность (mW) |
| 3 | 25 | 120 | 360 |
| 5 | 70 | 72 | |
| 6 | 100 | 60 | |
| 9 | 225 | 40 | |
| 12 | 400 | 30 | |
| 24 | 1600 | 15 | |
| 48 | 6400 | 7,5 |
Отметим, что потребляемая мощность всех типов реле этой серии одинакова и составляет 360 mW.
Электромагнитное реле является электромеханическим прибором. Это, наверное, является самым большим плюсом и в то же время весомым минусом.
При интенсивной эксплуатации любые механические части изнашиваются и приходят в негодность. Кроме этого, контакты мощных реле должны выдерживать огромные токи. Поэтому их покрывают сплавами драгоценных металлов, таких как платина (Pt), серебро (Ag) и золото (Au). Из-за этого качественные реле стоят довольно дорого. Если ваше реле всё-таки вышло из строя, то замену ему можно купить здесь.
К положительным качествам электромагнитных реле можно отнести устойчивость к ложным срабатываниям и электростатическим разрядам.
Электромагнитное реле, что это такое, какой принцип действия?
Благодаря открытию электромагнетизма в 18 веке, совсем скоро появилось электромагнитное реле, без которого сегодня не обходится практически не один автоматический электроприбор.
Устройство прочно закрепилось в нашей жизни и нашло применение во многих сферах электротехники, свое широкое примените оно нашло в системах автоматики, различных электроприборах, в защитных системах и во многих других полезных вещах.
Что такое электромагнитное реле
Это электромеханическое коммутационное устройство, основанное на принципе электромагнитной силы. При подаче электричества, внутри него образуется магнитное поле, благодаря которому, с помощью специального механизма происходит замыкание или размыкание коммутируемой электрической цепи.
Проще говоря, это устройство для управления другой электрической цепью, выполняющее управление через замыкание и размыкание контактов. Бывают реле постоянного и переменного тока, постоянного тока подразделяются на поляризованные и нейтральные, каждое из них предназначено для своих целей. Более подробно обо всем далее.
Конструкция и устройство
Конструкция состоит из трех главных частей, основным элементом которой является электромагнитная медная катушка с закрепленным внутри ферритовым сердечником (соленоидом), выполняющая роль электромагнита, закрепленная на неподвижной площадке – ярмо.
Читайте также: Реле блокировки акпп ситроен с5
Вторая часть называется якорь, являющая металлической пластиной с контактной площадкой на конце, в разомкнутом положении удерживающейся пружиной. Контактная часть реле является исполнительным изолированным органом, при перемещении которого контакты замыкаются или размыкаются.
Бывают однопарные, двуполярные, многопарные, исходно замкнутые (NC) или разомкнутые (NO).
Три основные элемента:
- Первичный или воспринимающий элемент (катушка с сердечником) – воспринимает электричество и преобразует его в магнитное поле.
- Промежуточный, подвижный элемент (якорь) – в результате появления магнитного поля возникает ЭДС, изменяющая положение якоря или механического привода механизма, который служит для замыкания контактов.
- Исполнительный орган (нормально замкнутый контакт или разомкнутый) – воздействует на другую электрическую схему включая или отключая ее.
Принцип работы
При подаче напряжения на обмотку катушки создается ЭДС, сила магнитного поля притягивает якорь с исходного положения, преодолевая усилие пружины, удерживающей якорь, тем самым замыкая контакт управляющей цепи.
В зависимости от конструкции реле, якорь замыкает или размыкает эклектическую цепь. После прекращения подачи электричества магнитное поле исчезает и якорь возвращается в свое обратное положение обратным сжатием пружины.
Сама катушка соленоид, в зависимости от количества витков проволоки, может срабатывать на разную силу тока, маркировка обычно указана на корпусе.
Виды реле
Помимо электромагнитных устройств, сегодня существует большое количество видов реле различного назначения и отличного принципа действия, использующихся для управления системами защиты от перепадов напряжения в бесперебойных системах защиты, автоматических приборах, интегральных электросхемах. К таким типам относятся:
- Электронные, в качестве ключа используется резистор, не щелкает при переключении
- Электротепловые
- Герконовые
- Времени
- Приорита
- Твердотельные – отсутствует соленоид, роль якоря выполняет мощный симистор или тиристор
- Индукционные
- Световые (совместно с датчиком света)
Также их следует различать по виду входящего сигнала, в зависимости от конструкции включение и выключение может происходить под воздействием:
- Напряжения
- Частоты электрической цепи
- Изменения мощности
- Света
- Температуры
- Давления
- Звука
- Давления газа
Плюсы и минусы
Как и у любого элемента, у реле есть свои преимущества и недостатки, тем не менее несмотря на минусы, в некоторых случаях без применения эти устройств просто не обойтись.
Плюсы
- Простая конструкция
- Легко ремонтируется, всегда можно разобрать чтобы подчистить контакты, заменить отдельные элементы
- Низкое сопротивление на контактах
Минусы
- Ограниченный ресурс, так как используются механические элементы
- Контакты иногда обгорают
- Низкая скорость при срабатывании в отличие от полупроводниковых элементов, механическое устройство в сто раз медленнее электронного, но при этом скорость срабатывания все равно достаточно велика
- Возможно дребезжание контактов при недостаточном напряжении на катушке
- Щелчки при переключении
Реле постоянного и переменного тока, чем они отличаются
Существуют реле, способные получать входящий сигнал не только от постоянного тока, но и от переменного. Такое решение позволяет применить его практически во всех видах электросети, не только 5 – 12 вольт, например, в автомобиле, но и в энергетических установках от 220В, 380В, рассчитанных на сотни ампер переменного тока и даже выше.
Реле постоянного тока
Реле работает стандартным способом. Подаваемый ток создает электромагнитное поле внутри соленоида, смещает якорь, тем самым размыкает или замыкает цепь.
Подразделяются на поляризованные и нейтральные. Отличаются они тем, что поляризованные срабатывают в однополярной сети. Нейтральные срабатывают независимо от направления полярности.
Реле переменного тока
Реле данного вида используются в сети переменного тока от 220в и работают немного иначе от постоянного. В сердечнике соленоида есть небольшая прорезь, разделяющая его на две части, одна из которых экранирована. При возникновении магнитного потока, одна его часть проходит через экранированную часть якоря, другая часть проходит на прямую.
Благодаря такому решению один из разделенных магнитных потоков в сердечнике немного отстаёт по фазе от другого, в результате чего не возникает перехода через ноль и дребезжание контакта, соответственно, притягивающее усилие сердечника постоянно и достаточное, чтобы удержать притянутый якорь, в этом и есть основное отличие.
Где используется и как выбрать электромагнитное реле
Сложно в это поверить, но самое простое реле стало причиной быстрого развития компьютеров и компьютерной техники и вот почему: в нем бывает два состояния вкл/выкл, а именно эти два состояния схожи с двоичным кодом транзисторов процессора.
Также это простое устройство нашло широкое применение в промышленности, в транспорте, в бытовом оборудовании, энергетики, космонавтике, медицине и.т.д. С ним мы сталкиваемся ежедневно, но не замечаем этого. Например, в ИБП или стабилизаторе напряжения, мгновенно реагирующим на перепады напряжения.
Читайте также: Втягивающее реле стартера не исправен
Справочник по слаботочным электрическим реле 3-е издание – скачать
Как расшифровывается vdc, vac и что означают значения на корпусе реле
Как мы выяснили ранее, реле — это специальное исполнительное устройство коммутирующее различные направления электрической цепи. Обозначение VDC на корпусе означает максимальную нагрузку: DC –постоянный ток, V– вольтаж (12V). VAC на корпусе означает V-вольты, AC – переменный ток. Например 12А/35VAC.
Основными параметрами реле являются: напряжение питания соленоида, максимально допустимый ток и напряжение через контакты, эти параметры указаны на корпусе.
Более подробнее об электромеханических реле, высокочастотных, для авто и других можете ознакомиться в нашем каталоге – ссылка на каталог
Схемы подключения
Схем подключения реле, как и самих его видов, большое количество. Для общего понимания представляем самые популярные схемы использования в различных устройствах. Задавайте ваши вопросы в комментариях, благодаря вам мы постараемся расширить этот список более подробно.
Рисунок 1 – общая схема подключения
Рисунок 2 – схема подключения реле поворотника в авто
На рисунке 3 показана схема подключения реле ардуино
Как обозначается реле на принципиальной схеме
Электромагнитное реле по сути является электромагнитом с замком и несколькими группами контактов. Соленоид изображается в форме прямоугольника с линиями выводов. Якорь показывается перпендикулярной прерывистой прямой к выводам от узкой стороны прямоугольника.
Контактная группа изображается в форме ключей из прямых линий. Внутри прямоугольника могут быть изображены буквенные или численные значения.
Что такое реле времени, для чего нужно и где используется
Это устройство, предназначенное для включения и выключения электрической цепи в автоматическом режиме, через определенный интервал времени, используется в электротехнике и чаще в быту. По принципу работы разделяются на следующие виды:
- Электромагнитные
- Пневматические
- С часовым механизмом
- Моторные
- Электронные
В электротехнике также существуют интервальные реле, они используются для создания интервального включения цепи с определенной выдержкой по времени после заданного сигнала, когда необходимо выполнить включение с интервалом после включения или выключения.
Бытовые приборы бывают механические и электронные. Сегодня на рынке чаще можно встретить электронные устройства с большим набором функций. Конструкция представляет из себя простую схему с магнитной катушкой и контактной группой, основным отличием от других устройств, является встроенная интегральная схема, управляющая питанием катушки.
В механических приборах интегральную схему заменяет специальный механизм, напоминающий вращающийся диск. За счет вращения диска и перемещения на нем специальных рисок происходит включение или отключение цепи в определенное время.
Например, когда необходимо включить электропитание водяного насоса на даче для набора воды без вашего участия и вовремя отключить, чтобы уберечь его от сухого хода. Или полностью обесточить электросеть в определённые часы с целью сбережения электроэнергии.
Как проверить реле на работоспособность
Проверить на работоспособность достаточно просто, для этого нужно посмотреть на корпусе какое номинальное напряжение для этой модели. Если это 12В, достаточно подключить блок питания к контактам, если при срабатывании появляются характерные щелчки, это свидетельствует об исправном состоянии.
Если щелчков нет, возможно неверно соблюдена полярность или недостаточное напряжение. В замкнутом – неисправном реле щелчков не происходит, в таком случае его можно попробовать восстановить, см. видео ниже.
Ведущие производители
Из самых знаменитых стоит выделить несколько компаний производителей, лидеров отрасли. Российская компания АО НПК «Северная заря». Из зарубежных American Zettler (США), Cosmo (Китай), Finder (Германия).
Где можно купить реле
Еще 20 лет назад найти реле было довольно сложно, ее можно было купить как правило на радио рынках или снять с вышедших из строя приборов. Сегодня его можно приобрести практически в любом магазине радио деталей у дома или заказать в интернете по очень доступной цене даже с доставкой на дом.
Как это работает. Видео
Видео: как проверить на работоспособность?
Как восстановить?
Заключение
Как видите, реле это уникальное и очень простое электромеханическое устройство, применяемое практически во всех сферах жизни, полезность которого трудно переоценить, способное работать даже в космосе. Легко ремонтируется в случае поломки, способно защитить электросеть от опасной ситуации и сберечь время. Спасибо, что прочитали нашу статью, подписывайтесь на нашу группу в контакте, оставляйте комментарии или задавайте вопросы в форме вопрос – ответ, смотрите интересные статьи ниже.
- Напряжение
- Реле
- Трансформатор
- Что такое рекуперация на электровозе
- Чем отличается электровоз от тепловоза
- Чем глушитель отличается от резонатора
- Стойки стабилизатора как определить неисправность
- Стабилизатор поперечной устойчивости как работает
© 2023
Информация, опубликованная на сайте, носит исключительно ознакомительный характер
Электромагнитное реле
Для управления различными исполнительными устройствами, коммутации цепей, управления приборами в электронике активно применяется электромагнитное реле.
Устройство реле достаточно просто. Его основой является катушка, состоящая из большого количества витков изолированного провода.
Внутрь катушки устанавливается стержень из мягкого железа. В результате получается электромагнит. Также в конструкции реле присутствует якорь.Он закреплён на пружинящем контакте. Сам же пружинящий контакт закреплён на ярме. Вместе со стержнем и якорем ярмо образует магнитопровод.
Если катушку подключить к источнику тока, то образовавшееся магнитное поле намагничивает сердечник. Он в свою очередь притягивает якорь. Якорь укреплён на пружинящем контакте. Далее пружинящий контакт замыкается с другим неподвижным контактом. В зависимости от конструкции реле, якорь может по-разному механически управлять контактами.
Устройство реле.
В большинстве случаев реле монтируется в защитном корпусе. Он может быть как металлическим, так и пластмассовым. Рассмотрим устройство реле более наглядно, на примере импортного электромагнитного реле Bestar. Взглянем на то, что внутри этого реле.
Вот реле без защитного корпуса. Как видим, реле имеет катушку, стержень, пружинящий контакт, на котором закреплен якорь, а также исполнительные контакты.
На принципиальных схемах электромагнитное реле обозначается следующим образом.
Условное обозначение реле на схеме состоит как бы из двух частей. Одна часть (К1) – это условное обозначение электромагнитной катушки. Она обозначается в виде прямоугольника с двумя выводами. Вторая часть (К1.1; К1.2) – это группы контактов, которыми управляет реле. В зависимости от своей сложности реле может иметь достаточно большое количество коммутируемых контактов. Они разбиваются на группы. Как видим, на обозначении изображены две группы контактов (К1.1 и К1.2).
Как работает реле?
Принцип работы реле наглядно иллюстрирует следующая схема. Есть управляющая цепь. Это само электромагнитное реле K1, выключатель SA1 и батарея питания G1. Также есть исполнительная цепь, которым управляет реле. Исполнительная цепь состоит из нагрузки HL1 (лампа сигнальная), контактов реле K1.1 и батареи питания G2. Нагрузкой может быть, например, электрическая лампа или электродвигатель. В данном случае в качестве нагрузки используется сигнальная лампа HL1.
Как только мы замкнём управляющую цепь выключателем SA1, ток от батареи питания G1 поступит на реле K1. Реле сработает, и его контакты K1.1 замкнут исполнительную цепь. На нагрузку поступит напряжение питания от батареи G2 и лампа HL1 засветится. Если разомкнуть цепь выключателем SA1, то с реле K1 будет снято напряжение питания и контакты реле K1.1 вновь разомкнуться и лампа HL1 выключится.
Коммутируемые контакты реле могут иметь своё конструктивное исполнение. Так, например, различают нормально-разомкнутые контакты, нормально-замкнутые контакты и контакты на переключение (перекидные). Разберёмся с этим поподробнее.
Нормально разомкнутые контакты
Нормально разомкнутые контакты – это контакты реле, которые находятся в разомкнутом состоянии до тех пор, пока через катушку реле не потечёт ток. Говоря проще, когда реле выключено, контакты тоже разомкнуты. На схемах реле с нормально-разомкнутыми контактами обозначается вот так.
Нормально замкнутые контакты
Нормально замкнутые контакты – это контакты реле, находящиеся в замкнутом состоянии, пока через катушку реле не начнёт течь ток. Таким образом, получается, что при выключенном реле контакты замкнуты. Такие контакты на схемах изображают следующим образом.
Переключающиеся контакты
Переключающиеся контакты – это комбинация из нормально-замкнутых и нормально-разомкнутых контактов. У переключающихся контактов есть общий провод, который переключается с одного контакта на другой.
Современные широко распространённые реле, как правило, имеют переключающиеся контакты, но могут встречаться и реле, которые имеют в своём составе только нормально-разомкнутые контакты.
У импортных реле нормально-разомкнутые контакты реле обозначаются сокращением N.O. А нормально-замкнутые контакты N.C. Общий контакт реле имеет сокращение COM. (от слова common – «общий»).
Теперь обратимся к параметрам электромагнитных реле.
Параметры электромагнитных реле.
Как правило, размеры самих реле позволяют наносить на корпус их основные параметры. В качестве примера, рассмотрим импортное реле Bestar BS-115C. На его корпусе нанесены следующие надписи.
COIL 12VDC – это номинальное напряжение срабатывания реле (12V). Поскольку это реле постоянного тока, то указано сокращённое обозначение постоянного напряжения (сокращение DC обозначает постоянный ток/напряжение). Английское слово COIL переводится как «катушка», «соленоид». Оно указывает на то, что сокращение 12VDC имеет отношение к катушке реле.
Далее на реле указаны электрические параметры его контактов. Понятно, что мощность контактов реле может быть разная. Это зависит как от габаритных размеров контактов, так и от используемых материалов. При подключении нагрузки к контактам реле нужно знать мощность, на которую они рассчитаны. Если нагрузка потребляет мощность больше той, на которую рассчитаны контакты реле, то они будут нагреваться, искрить, «залипать». Естественно, это приведёт к скорому выходу из строя контактов реле.
Для реле, как правило, указываются параметры переменного и постоянного тока, которые способны выдержать контакты.
Так, например, контакты реле Bestar BS-115C способны коммутировать переменный ток в 12А и напряжение 120V. Эти параметры зашифрованы в надписи 12А 120VAC (сокращение AC обозначает переменный ток).
Также реле способно коммутировать постоянный ток силой 10А и напряжением 28V. Об этом свидетельствует надпись 10A 28VDC. Это были силовые характеристики реле, точнее его контактов.
Потребляемая мощность реле.
Теперь обратимся к мощности, которую потребляет реле. Как известно, мощность постоянного тока равна произведению напряжения (U) на ток (I): P=U*I. Возьмём значения номинального напряжения срабатывания (12V) и потребляемого тока (30 mA) реле Bestar BS-115C и получим его потребляемую мощность (англ. — Power consumption).
Таким образом, мощность реле Bestar BS-115C составляет 360 милливатт (mW).
Есть ещё один параметр – это чувствительность реле. По своей сути, это и есть мощность потребления реле во включённом состоянии. Понятно, что реле, которому требуется меньше мощности для срабатывания, является более чувствительным по сравнению с теми, которые потребляют большую мощность. Такой параметр, как чувствительность реле, особенно важен для устройств с автономным питанием, так как включенное реле расходует заряд батарей. К примеру, есть два реле с потребляемой мощностью 200 mW и 360 mW. Таким образом, реле мощностью 200 mW обладает большей чувствительностью, чем реле мощностью 360 mW.
Как проверить реле?
Электромагнитное реле можно проверить обычным мультиметром в режиме омметра. Так как обмотка катушки реле обладает активным сопротивлением, то его можно легко измерить. Сопротивление обмотки реле может варьироваться от нескольких десятков ом (Ω), до нескольких килоом (kΩ). Обычно самое низкое сопротивление обмотки имеют миниатюрные реле, которые рассчитаны на номинальное напряжение 3 вольта. У реле, номинальное напряжение которых составляет 48 вольт, сопротивление обмотки намного выше. Это прекрасно видно по таблице, в которой указаны параметры реле серии Bestar BS-115C.
| Номинальное напряжение (V, постоянное) | Сопротивление обмотки (Ω ±10%) | Номинальный ток (mA) | Потребляемая мощность (mW) |
| 3 | 25 | 120 | 360 |
| 5 | 70 | 72 | |
| 6 | 100 | 60 | |
| 9 | 225 | 40 | |
| 12 | 400 | 30 | |
| 24 | 1600 | 15 | |
| 48 | 6400 | 7,5 |
Отметим, что потребляемая мощность всех типов реле этой серии одинакова и составляет 360 mW.
Электромагнитное реле является электромеханическим прибором. Это, наверное, является самым большим плюсом и в то же время весомым минусом.
При интенсивной эксплуатации любые механические части изнашиваются и приходят в негодность. Кроме этого, контакты мощных реле должны выдерживать огромные токи. Поэтому их покрывают сплавами драгоценных металлов, таких как платина (Pt), серебро (Ag) и золото (Au). Из-за этого качественные реле стоят довольно дорого. Если ваше реле всё-таки вышло из строя, то замену ему можно купить здесь.
К положительным качествам электромагнитных реле можно отнести устойчивость к ложным срабатываниям и электростатическим разрядам.
Трансформатор напряжения 230vac 24vac
Результаты поиска: Трансформатор напряжения 230-400/24В
Трансформатор 230-400/24В 250ВА 1х24В (ABL6TS25B)
Трансформатор напряжения 230-400/24В 100ВА (ABL6TS10B)
Трансформатор напряжения 230-400/24 400ВА (ABL6TS40B)
Трансформатор напряжения 230-400/24В 25ВА (ABL6TS02B)
Трансформатор напряжения 230-400/24В 160В-А (ABL6TS16B)
Трансформатор напряжения 230-400/24В 630ВА (ABL6TS63B)
Трансформатор напряжения 230-400/24В 63ВА (ABL6TS06B)

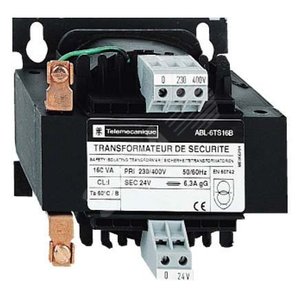

Трансформатор напряжения 230-400/24В 1000ВА (ABL6TS100B)

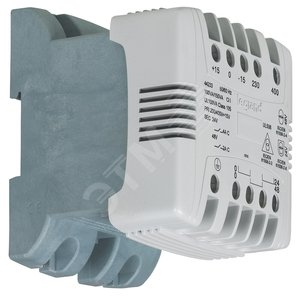

Трансформатор безопасности напряжения 1ф 400ВА 230-400/24-48 (042724)
Трансформатор безопасности напряжения 1ф 100ВА 230-400/24-48 (042721)
Трансформатор безопасности напряжения 1ф 63ВА 230-400/24-48 (042720)
Трансформатор безопасности напряжения 1ф 160ВА 230-400/24-48 (042722)
Трансформатор безопасности напряжения 1ф 630ВА 230-400/24-48 (042725)
Трансформатор безопасности напряжения 1ф 1000ВА 230-400/24-48 (042726)
Трансформатор безопасности напряжения 1ф 250ВА 230-400/24-48 (042723)
Трансформатор напряжения ABL6TS160B (ABL6TS160B)
Трансформатор однофазный 230-400/24-48V 100VA (044233)
Трансформатор однофазный 230-400/24-48В 160ВА (044234)
Трансформатор однофазный 230-400/24-48В 1000ВА (044238)
Трансформатор однофазный 230-400/24-48В 400ВА (044236)
Компания ЭТМ — член ассоциации «Честная позиция».
Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков
Honeywell CRT6 — Трансформатор, 230V AC/24V AC, 144VA, IP00
Конверторы сигналов, трансформаторы, а именно: Honeywell CRT6 — Трансформатор, 230V AC/24V AC, 144VA, IP00 относятся к Трансформаторы серии Трансформаторы 230Vac / 24 Vac, IP00. Ханивелл (также произносят как: Хоневелл).
Класс защиты: IP00
Входное напряжение: 220/230 В (перекл.), 50Гц
Выходное напряжение: 24Vac
Предохранители со стороны питающей сети. Марки VDE0551.
Модель: 144 ВА
Трансформа́тор — статическое электромагнитное устройство, имеющее две или более индуктивно связанные обмотки на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты.
GW4-100-BA3 Блок питания , 1-фазное , 230VAC/24VDC , 10А
Точки самовывоза в Москве, курьерская доставка, отправка транспортными компаниями.
Мы официальные дистрибьюторы EATON, Phoenix Contact, и дилеры Weidmuller, Legrand, BTicino, ABB, Schneider Electric, Siemens.
Банковский перевод от юридических и физических лиц, в офисе оплата картой Visa/MasterCard.
| Ассортимент | Блоки питания GW4 |
| Описание | нерегулируемыйсглаженный |
| Фазы | однофазный |
| Диапазон входной мощности | 230 V AC |
| Расчетное входное напряжение | 230 V AC |
| Выходное расчетное напряжение | 24 В пост. тока |
| Выходной расчетный ток | 10 A |
| Применяемое для | easy…MFD…EC4P…XC-CPU…XIOC…PS4… |
| Общая информация | |
| Класс защиты | 1 |
| Гальваническое разделение | да, VDE 0551, IEC/EN 60742, SELV |
| Частота сетиНоминальное значение | 50/60 Гц |
| Электромагнитная совместимость (ЭМС)Излучаемые радиопомехи | Класс B (EN 55011, 22) |
| Электромагнитная совместимость (ЭМС)ESD [Воздушный / контактный разряд] | 6 кВ контакт (уровень 3), 8 кВ воздух (уровень 3), IEC/EN 61000-4-2 кВ |
| Электромагнитная совместимость (ЭМС)RFI | 10 В/м, модулированный, IEC/EN 61000 4-2 |
| Электромагнитная совместимость (ЭМС)Импульсное напряжение | 2 кВ (уровень 3) IEC/EN 61000-4-4 |
| Электромагнитная совместимость (ЭМС)Скачок напряжения | 2 кВ (класс монтажа 3), IEC/EN 61000-4-5 |
| Электромагнитная совместимость (ЭМС)Перенапряжение | 4, 9 кВ, IEC EN 60947 |
| Характеристики окружающей средыТемпература окружающей среды | -25 — 55 |
| Характеристики окружающей средыТемпература окружающей среды, хранение | — -25 — 85 °C |
| Характеристики окружающей средыКатегория перенапряжения / степень загрязнения | 2, EN 50178 |
| Характеристики окружающей средыКолебания | 0, 075 мм (10 — 57 Гц), 10 циклов, IEC 60068-2-6 |
| Характеристики окружающей средыУдароустойчивость, длительность ударного воздействия 11 мс | 15, IEC 60068-2-27 (3 шока) g |
| Характеристики окружающей средыВысота установки | макс. 2000 м над уровнем моря, поэтому учитывайте дерейтинг M |
| Характеристики окружающей средыуказания | Дерейтингначиная с +44 до +55 °C линейная характеристикас 100 % до 93 % мощности |
| Характеристики окружающей средыКласс защиты | IP20 |
| Характеристики окружающей средыкрепление | возможность резьбового крепления |
| Характеристики окружающей средыустановочное положение | любая |
| Потеря мощности | 57 W |
| входное напряжение | |
| Номинальное значение | 230 В перем. тока |
| Диапазон | 230 В перем. тока |
| Номинальное значение входного тока на фазу | 1.4 A |
| Потери на холостом ходу | 10.2 W |
| Потери в результате короткого замыкания | 35 W |
| Выходное напряжение | |
| Номинальное значение | 24 В пост. тока |
| Остаточная пульсация | ≦ 5 % |
| Выходной ток (номинальное значение) | 10 A |
| Диапазон выходного тока при 55 °C | 0 — 10 A |
| Поперечные сечения соединения | |
| Одножильный | 0, 5 — 4 мм2 |
| Тонкопроволочный с оконечной муфтой | 0, 5 — 2, 5 мм2 |
| Подключение | Винтовое соединение |
| Вес | 4.45 кг |
| Предохранитель | |
| Входной ток [I1] | 1.4 A |
| Защитный автоматPKZ | PKZM0-1, 6 |
| Защитный автоматТок уставки | 1.4 A |
| Линейные защитные автоматыFAZ | FAZ-S2/1 |
| Характеристическая кривая тока и напряжения | |
| указания | |
| Диапазон номинальных значений напряжения Ue при 230 В или 3 x 400 В переменного тока (первичная сторона)и токе нагрузки I = 0 A до расчетного рабочего тока 1 x Ie | |
Читайте также: Обслуживание вторичных цепей трансформаторов напряжения
| Технические характеристики для подтверждения типа конструкции | |
| Номинальный ток для указания потери мощности [In] | 0 A |
| Потеря мощности на полюс, в зависимости от тока [Pvid] | 0 W |
| Потеря мощности оборудования, в зависимости от тока [Pvid] | 0 W |
| Статическая потеря мощности, не зависит от тока [Pvs] | 57 W |
| Способность отдавать потери мощности [Pve] | 0 W |
| Мин. рабочая температура | -25 °C |
| Макс. рабочая температура | +55 °C |
| Проверка конструкции IEC/EN 61439 | |
| 10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. |
| 10.2 твёрдость материалов и деталей10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.2 твёрдость материалов и деталей10.2.7 Ярлыки | Требования производственного стандарта выполнены. |
| 10.3 Класс защиты изоляции | Требования производственного стандарта выполнены. |
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. |
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. |
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. |
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. |
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Читайте также: Регулируемый трансформатор напряжения 0 250
| Блок питания ПЛК (EG000024) / ПЛК (EC000599) | |
| Электротехника, электроника, системы автоматизации / Логические управляющие системы / Programmable logic control (SPS) / SPS system power supply (ecl@ss10.0.1-27-24-22-09 [AKE532014]) | |
| Входное напряжение при переменном токе 50 Гц | 0 — 0 V |
| Входное напряжение при переменном токе 60 Гц | 0 — 0 V |
| Входное напряжение при постоянном токе | 0 — 0 V |
| Тип напряжения (входное напряжение) | AC |
| Максимум. входной ток AC 50 Гц | 1.4 A |
| Максимум. входной ток AC 60 Гц | 1.4 A |
| Максимум. входной ток постоянного тока | 0 A |
| Тип выходного напряжения | DC |
| Выходное напряжение при переменном токе 50 Гц | 0 — 0 V |
| Выходное напряжение при переменном токе 60 Гц | 0 — 0 V |
| Выходное напряжение при постоянном токе | 0 — 0 V |
| Максимум. выходной ток AC 50 Гц | 0 A |
| Максимум. выходной ток AC 60 Гц | 0 A |
| Максимум. выходной ток постоянного тока | 10 A |
| Выходная мощность | 240 W |
| Избыточность | Нет |
| Подходит для функций безопасности | Да |
| Ширина | 121 mm |
| Высота | 169 mm |
| Глубина | 105 mm |
Блок питания , 1-фазное , 230VAC/24VDC , 10А
Блок питания, Ассортимент: Блоки питания GW4, Описание: нерегулируемый, сглаженный, однофазный, Диапазон входной мощности: 230 V AC, Расчетное входное напряжение: 230 V AC, Выходное расчетное напряжение: 24 В пост. тока, Выходной расчетный ток: 10 A, Применяемое для: easy…, MFD…, EC4P…, XC-CPU…, XIOC…, PS4…, Класс защиты: IP20, крепление: возможность резьбового крепления, Потеря мощности: 57 W
Отправка заказа после получения средств на счет.
Отправка заказа после получения средств на счет. Перевод можно осуществить через онлайн-банкинг.
Заказ можно оплатить картой Visa/MasterCard/МИР в нашем офисе.
Бесплатно доставляем заказы по г. Москва стоимостью от 20 000 Р
111024 г. Москва ул. Авиамоторная, д. 50, стр. 1, офис 220.
Режим работы: с 9:00 до 18:00 без перерывов.
На ваш выбор: СДЭК, Pony Express, ЖелДор, Деловые линии.
По запросу отправим любой транспортной компанией.
Читайте также: Что называют ярмом трансформатора
Пока еще никто не написал отзыв о данном товаре.
Electroline.ru (Электролайн.ру) — это официальное интернет-подразделение компании ООО «ААА ЕВРОТЕХСТРОЙ», крупнейшего дистрибьютора низковольтного оборудования в России, который предлагает более 300 000 наименований электрооборудования в наличии и под заказ от ведущих мировых производителей электрооборудования таких как: Eaton, Phoenix Contact, Weidmueller, Legrand, Bticino, Siemens, ABB, Schneider Electric и др.
Основную номенклатуру продаваемых продуктов составляют: низковольтное оборудование, компоненты промышленной автоматизации, а также различное электроустановочное оборудование (розетки, выключатели, элементы умного дома) и аксессуары.
На сайте Electroline.ru (Электролайн.ру) вы найдете полный список продаваемой продукции ООО «ААА ЕВРОТЕХСТРОЙ». Прием и обработка заказов осуществляется профессиональными сотрудниками компании ООО «ААА ЕВРОТЕХСТРОЙ», которые всегда вас проконсультируют и помогут вам купить электрооборудование по лучшим ценам!
Точки самовывоза в Москве, курьерская доставка, отправка транспортными компаниями.
Мы является официальными дистрибьюторами EATON, Phoenix Contact, и дилерами Weidmuller, Legrand, BTicino, ABB, Schneider Electric, Siemens.
Мы работаем с 1998 года и поставляем только качественное оборудование нашим клиентам.
- Напряжение
- Реле
- Трансформатор
- Что такое рекуперация на электровозе
- Чем отличается электровоз от тепловоза
- Чем глушитель отличается от резонатора
- Стойки стабилизатора как определить неисправность
- Стабилизатор поперечной устойчивости как работает
