Авр реле контроля напряжения

Состав АВР

Для выбора АВР, необходимо определить задачу которую должен решать щит автоматического включения резерва, по-разному называется АВР, ЩАВР, ЩАП .
Варианты исполнения (основные):
— два ввода и одна нагрузка;
— два ввода и две нагрузки с секционированием;
— два ввода с приоритетом первого (второго)ввода или без приоритета;
— два ввода и ввод от ДЭС, с секционированием или без него;
— два ввода и ввод от ДЭС, с секционированием при работе от ввода №1 и №2, в случае отсутствия напряжения на вводах, питание от ДЭС приоритетной группы;
— один ввод и ввод от ДЭС.

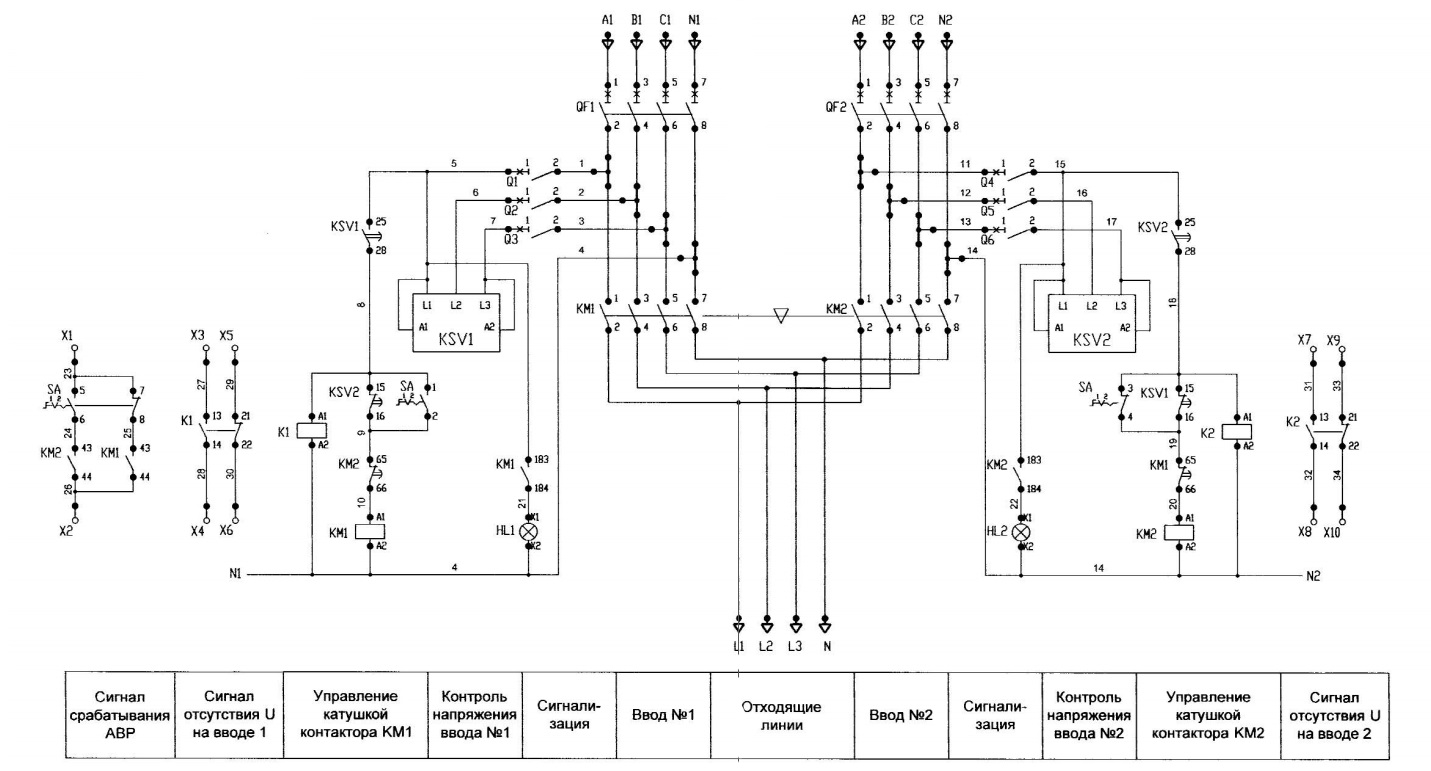

Логика работы АВР

Работа от двух вводов с приоритетом первого ввода.
Исходное состояние:
— трехфазное напряжение подано на вводы 1 и 2;
— автоматические выключатели QF1, QF2, SF1, SF2 включены.
При подаче питающего напряжения на ввода №1 и №2 реле контроля напряжения KV1, KV2 проверяют величину напряжения на фазах, последовательность чередования фаз, наличие подключения нулевого провода N, и, если параметры в норме, то после отсчета задержки времени, выставленной на KV, включается встроенное электромагнитное реле KV1, которое включает контактор QF1. При пропадании напряжения на первом вводе происходит переключение питания на второй ввод (если параметры напряжения на втором вводе в норме). Лампочки HL1 и HL2 сигнализирует о включении ввода 1 или 2.
В случае восстановления напряжения на 1ом вводе, нагрузка переключается со второго ввода на первый.
Временная задержка устанавливаемая на KV1, KV2 необходима для защиты автоматики АВР от срабатывания в случае кратковременных просадок напряжения.
Прим Если контактор установлен на большой ток, то дополнительно монтируется промежуточное реле для включения мощного контактора.
АВР можно реализовать на контакторах или автоматических выключателях с моторным приводом и т.д.
В состав АВР обычно входят:
1. Реле контроля напряжения (реле контроля фаз KV).
2. Контакторы, пускатели (KM).
3. Контроллеры.
4. Автоматические выключатели (QF,SF), промежуточные реле (K).
5. Дополнительные элементы
По порядку
Основным элементом контроля входного напряжения в схемах АВР является реле контроля напряжения РКН, реле контроля фаз РКФ, реле фаз ЕЛ, монитор контроля напряжения.
Название разные РКН, РКФ, ЕЛ и т.д., а назначение в принципе одинаковое, имеются некоторые отличия, эти различия мы рассмотрим ниже.
Реле контроля напряжения, а у импортных производителей можно встретить разную аббревиатуру в названии — монитор контроля напряжения, монитор контроля фаз .
Рассмотрим реле для применения в АВР отечественных производителей:
— Меандр, Санкт-Петербург РКН-3-14-08, ЕЛ-11М-15, ЕЛ-12М-15, РКФ-М06-12-15, РКН-1-1-15
— Реле и Автоматика, Москва ЕЛ-15-Е
— Новатек-Электро, Санкт-Петербург РНПП-311м

Выбор реле напряжения, фаз для АВР

Реле напряжения, фаз отечественного производства.

Реле контроля фаз, напряжения для трехфазной сети				Для однофазной сети
РКН-3-14-08	РНПП-311м	ЕЛ-11М-15	ЕЛ-15-Е	РКН-1-1-15

РКН-3-14-08 и РНПП-311м — реле контроля трехфазного напряжения, контролирующие величину напряжения, чередование, обрыв фаз, обрыв нулевого провода, перепутывание при подключении фаз и нулевого провода, на выходе имеется два переключаемых контакта.
В РКН-3-14-08 величина контролируемого напряжения задается раздельно для верхнего и нижнего порогов -30% и +30% от номинального.
В РНПП-311м величина контролируемого напряжения задается одной регулировкой (ширина окна).
ЕЛ-11М-15, ЕЛ-15-Е — реле контроля трехфазного напряжения, подобны РКН-3-14-08 и РНПП-311м, основное отличие отсутствие контроля нулевого провода, а так как АВР контролирует трехфазное напряжение, которое в дальнейшем, в большинстве случаев идёт на питание распределенных нагрузок, то на это необходимо обратить внимание .
При применении АВР для обеспечения питания напряжением двигателей, применение реле фаз серии ЕЛ оправдано и то с оговоркой, реле фаз в данном случае необходимо использовать ЕЛ-12М-15 или РКФ-М06-12-15 (имеется регулировка асимметрии фаз).
РКН-1-1-15 для контроля однофазного напряжения (или напряжения постоянного тока, при заказе реле указывается величина , к примеру РКН-1-1-15 АС220в, РКН-1-1-15 DC100в)

Реле контроля фаз импортные
— ABB CM-PVE, SQZ3
— Schneider Electric RM17, RM35
— Siemens 5TT3, 3UG35, 3ug46
— Omron K8AV

Основные типы контакторов, автоматических выключателей применяемые в АВР

Контакторы ABB на 750А ( установлены в ГРЩ с с двумя независимыми АВР на три ввода ( контакторы на 750А и на 250А )	Автоматы Compact Шнайдер Электрик на 630А, установлены в ШНН (АВР на три ввода)	Контакторы Шнайдер Электрик LC1E на 250А, установлены в АВР на два ввода и ДГУ
Фото Авр на выкатных автоматических выключателях ВА55-41 с секционированием, управление при помощи контроллера Zelio Logic, подключение ВА55-41 через стандартные разъемы.

Контактор или автомат, что лучше?

Порой возникает вопрос как лучше построить АВР на контакторах или автоматах
( подразумевается автомат с моторным приводом ).
На это вопрос однозначно ответить нельзя по причине того, что в данном случае являются приоритетом:
цена, надежность, условия применения и др.
На небольшие токи (до 400А) дешевле применить контактор и автоматический выключатель, на большие токи соответственно автомат.
Необходимо учитывать немаловажное обстоятельство, что если применить в схеме АВР на 630А контактор, то следует принимать во внимание тот факт, что обмотка контактора при таком большом токе будет находиться все время под напряжением (при малом токе тоже). При кратковременных просадках напряжения имеется вероятность отключения контактора (перехлопывание), автомат в этом случае работает по-другому, команда на отключение подается с контроллера.
Применение воздушных автоматических выключателей оправдано при токе от 1000 ампер и выше.
В каждом конкретном случае это определяется исходными условиями.

АВР на два ввода и ДЭС

АВР на 3 три ввода
В зависимости от требований заказчика построение АВР работающего от двух вводов + ДГУ (ДЭС) имеет свои особенности, а именно при построении АВР необходимо уяснить следующие вопросы:
— запуск ДЭС производить в автоматическом режиме с возможностью включения — отключения ?;
— тип сигнала для запуска ДЭС: обычно это замыкание Н.О. контактов, что означает «ПУСК» и размыкание контактов «СТОП» для дизель генераторной установки..
При проектировании данного АВР дополнительно можно установить два реле времени с возможностью изменения регулировок самим пользователем.
Одно реле времени предназначается для обеспечения выдержки времени при пропадании напряжения на обеих вводах, это делается с целью исключения включения ДГУ при кратковременных авариях напряжения.
Вторым реле времени обеспечивается задержка включения контактора подачи питания от ДГУ после поступления напряжения, предусматривается обеспечение выхода на рабочий режим дизельной станции.
Вариант исполнения АВР на два ввода + ДГУ на 250А показан на рисунке. Для увеличения изображения нажмите на картинку.
При изготовлении АВР для ДГУ порой заказчик не знает (или зная, заказывает АВР по полной схеме) про то, что в современных ДГУ имеется контроллер который позволяет сам управлять контакторами.

Фото АВР на два ввода и ДГУ 60А, бюджетный вариант.
Ознакомиться вариантом исполнения АВР на два (три) ввода и ДГУ, щиты управления для ДЭС перейти на страницу.

АВР на два ввода и ДЭС c секционированием

Для решения данной задачи можно использовать релейную схему, но она получится достаточно громоздкой. Проще и надежнее использовать логический контроллер под конкретную задачу, можно использовать готовую программу или её скорректировать. К примеру, для этой цели подходит контроллер фирмы Schneider Electric — Zelio Logic.
Необходимо понимать то, что сам контроллер Zelio Logic не контролирует входное напряжение, а работает по заданной программе на основе входящих данных (контактов реле, дополнительных блок-контактов . ), через контакты подается питание на логические входы контроллера.
Для обеспечения работы электронной схемы автоматического ввода резерва с секционированием устанавливается ИБП — источник бесперебойного питания небольшой мощности.

контроллер Zelio Logic	контроллер Logo Siemens
Подготовка контроллера Zelio Logic к работе, прошивка программы с помощью ноутбука. Программирование контроллера удобно осуществлять при помощи ноутбука, для этого необходимо соединить с помощью переходника контроллер и ноутбук, подать питание на Zelio Logic и произвести программирование.

Как настроить и проверить АВР

Для проверки работоспособности АВР рекомендуется собрать временную дополнительную конструкцию на рейке Din представляющая собой, два или три (в зависимости от количества вводов) групп однофазных автоматические выключателей (8 или 12 штук ) подключить к АВР. Одну из цепей запитать через ЛАТР.
Далее проверяем работоспособность:
— Подаем питание на два ввода
— Снимаем питание с одного ввода
— Восстанавливаем питание
— Проверка работы при пониженном напряжении питания ввода
— Проверка работы при повышенном напряжении питания ввода
— Проверка времени срабатывания АВР — время от момента отключения от одного источника, до момента включения от другого источника
ВАЖНО: АВР не включает нагрузку при подключении на реальном объекте, причиной может быть неправильное подключение чередования фаз (хотя по маркировкам все правильно), или *обрыв нулевого провода.
*- в зависимости от применяемых Реле контроля фаз.

АВР для электродвигателя

При изготовлении АВР предназначенный для обеспечения работы, когда в качестве нагрузки установлен асинхронный электродвигатель, назовем просто электродвигатель, имеются особенности построения схемы.
1. Нагрузке не требуется подключение нулевого провода. (Требуется для контроля сопротивления изоляции и др.)
2. Особенности нагрузочной характеристики при пуске двигателя. При пуске двигателя возможно просадка напряжения до 0,5 Uном.
3. Контроль асимметрии трехфазного напряжения — обязательно!
4. Контроль чередования фаз.
5. Контроль наличия тока при включенном двигателе и при пропадании тока, или при значительном увеличении или уменьшении тока потребляемый электродвигателем.
6. Срабатывание защиты от датчика сухого хода и др.
Почему возникает такой вопрос? Заказчик, к примеру, сделал заказал на АВР. В разговоре с ним оказывается, что ему необходим АВР для питанием электродвигателя водяного насоса (глубинный насос), который практически постоянно работает и находится на глубине, марка двигателя неизвестна, в дополнении ко всему ни о какой защите он не слышал.
Если мы ему предложим обычный стандартный вариант, то это будет неправильно, необходимо обговорить этот момент и изготовить шкаф АВР с контролем асимметрии напряжения и асимметрии потребляемого тока. Для этого лучше всего подойдет реле РКФ-М06-12-15 АС 380В (пример) — имеется возможность задать уровень асимметрии контролируемого напряжения и устанавливаем реле защиты двигателя РЗД. Таким образом при возникновении разных ситуаций АВР гарантированно отключит напряжение от двигателя ( например, трехфазное напряжение в норме, а по одной из обмоток ток равен нулю, причины могут быть разные: обрыв кабеля ведущий к двигателю, нарушение целостности обмотки, пропадание контакта и т.д. ), загорится лампа «АВАРИЯ».
Работа двигателя на двух фазах приводит к выходу его из строя, а также нежелательна работа при большой асимметрии напряжения и тока.
В дополнении ко всему, при обрыве фазы у некоторых двигателей имеется значительное напряжение рекуперации, которое принимается реле контролем фаз как за «нормальную фазу», а реально одна фаза отсутствует, поэтому в данном случае и устанавливается РКФ-М06-12-15, которое сработает в этой ситуации и РЗД дополнительно.
Видео по работе для электродвигателя смотреть.

АВР с применением контроллера фирмы DATAKOM

Для управления запуском и автоматического регулирования напряжения генератора дизельной или бензиновой станции разработан специальный контроллер. С применением этого типа контроллера возможно задания различных параметров контроля.

АВР с применением контроллера фирмы ASCO

Устройство автоматического включения резерва ASCO с возможностью подключения обслуживающего оборудования.
В состав входит специализированный контроллер 300 серии который измеряет параметры сети: напряжение, частоту.
Этот тип АВР, рассчитанных на применение в сети на ток от 30 до 3000 ампер.
Переключение с ввода на ввод происходит при 70-90% Uном.(регулируемое).
Однофазный или трехфазный АВР.

АВР автоматизированное решение на моторном приводе

Устройство автоматического включения резерва — готовое решение.
Автоматический ввод резерва фирмы АВВ серии ATS до 1600А с моторным приводом.
Серия ATyS фирмы Socomec – линейка моторизированных рубильников, имеющих электрическую и механическую блокировки до 3200А. В случае необходимости во всех устройствах возможно ручное управление. Электрические команды выполняются моторизированным модулем, который управляется двумя типами логических схем:
• дистанционное управление: переключатель ATyS управляется сухими контактами, переводящими его в положения 1, 0 или 2. Сигналы этих контактов могут поступать от внешних схем управления.
• автоматическое управление: переключатель ATyS 6 выполняет все функции контроля, имеет таймеры и реле, требуемые для реализации нормального/аварийного переключения.
Переключатели версий AT yS 6e и 6m имеют также возможность дистанционного управления. Моторизированный и управляющий модули могут легко заменяться без отключения питающих кабелей.

Замечание по применению ИБП для контроллеров

При построении схем с использованием логических контроллеров, программируемых реле в схеме обязательным элементом является источник питания для обеспечения работы, особенно это важно при организации работы с автономным источником питания — ДЭС, ДГУ, ДГА и подобными устройствами. В оборудовании, особенно I категории, имеется свой источник бесперебойного питания.
Не рекомендуется использовать для работы контроллера автоматического ввода резерва ИБП который предназначен для обеспечения питанием нагрузку. В случае каких либо неполадок с внешним ИБП шкаф АВР становится неработоспособным.
К примеру, чтобы подать питание на контроллер АВР от ИБП(UPS) INELT Monolith 1000-3000RT необходимо в первоначальный момент, когда установка не подключена к вводам, включить ИБП в режиме «холодного старта», в этом случае питание поступит на контроллер от ИБП.
Как выходом из данной ситуации, можно переключиться в Ручной режим, внешний ИБП подзарядится и в дальнейшем в автоматическом режиме.

Типовые схемы подключения АВР — определение, принцип работы

Когда электричество исчезает даже на несколько минут, предприятия могут понести колоссальные убытки. А для больниц такая ситуация просто опасна. В большинстве объектах необходимо обеспечивать бесперебойное электроснабжение. Для этого его следует подключить к нескольким источникам электроэнергии. Специалисты при таком подходе используют АВР.

Что такое АВР и его назначение

Автоматический ввод резерва или АВР – это система, относящаяся к электрощитовым вводно-коммутационным распределительным устройствам. Основной целью АВР является быстрое подключение нагрузки на резервное оборудование. Такое подключение необходимо, когда появляются проблемы с подачей электричества от главного источника электроэнергии. Система следит за напряжением и током нагрузки и таким образом обеспечивает автоматическое переключение на функционирование в аварийном режиме.

АВР необходимо, если имеется запасной источник питания (дополнительная линия или еще один трансформатор). Если при аварийной ситуации будет отключен первый источник, вся работа перейдет на запасной. Использование АВР позволит избежать неприятностей, вызванных перебоями подачи электроэнергии.

Требования к АВР

Основные требования к системам АВР заключаются в следующем:

• Она должна иметь высокую скорость восстановления подачи электроэнергии.
• В случае, когда основная линия перестает работать, установка должна обеспечить подачу электроэнергии потребителю от запасного источника.
• Действие осуществляется один раз. Нельзя допускать несколько включений и отключений нагрузки, например, из-за короткого замыкания.
• Выключатель основного питания должен включаться с помощью автоматики системы автоматического ввода резерва. До тех пор, пока не будет подано запасное электропитание.
• Система АВР должна производить контроль корректного функционирования цепи управления резервным оборудованием.

Принцип работы автоматического ввода резерва

Основой работы АВР является контроль напряжения в цепи. Контроль может осуществляться как при помощи любых реле, так и при помощи микропроцессорных блоков управления.

Справка! Реле контроля напряжения (также называют вольт контроллер) отслеживает состояние электрического потенциала. В случае перенапряжения в сети вольт контроллер мгновенно обесточит сеть.

Контактная группа, контролирующая наличие электроэнергии, играет основную роль в системе АВР. В нашем случае это реле. Когда напряжение пропадает, управляющий механизм получает сигнал и переключается на питание генератора. Когда основная сеть начинает работать штатно, этот же механизм переключает питание обратно.

Основные варианты логики функционирования АВР

Система АВР с приоритетом первого ввода

Суть работы системы АВР этого типа заключается в том, что нагрузка изначально подключается к источнику электроэнергии № 1. Когда случается перегрузка, короткое замыкание, обрыв фазы или другая аварийная ситуация, нагрузка переходит на запасной источник. Когда подача электричества на первом восстановлена до нормальных параметров, нагрузка автоматически переключается обратно.

Система АВР с приоритетом второго ввода

Логика работы та же, что и у предыдущего типа системы. Разница в том, что нагрузку подключают к вводу 2. В случае аварии напряжение переходит на ввод 1. После того, как напряжение на втором источнике будет восстановлено, напряжение автоматом переключится на него.

Читайте также: Что нужно для подключения электричества к дому или участку

Система АВР с ручным выбором приоритета

Схема системы АВР с ручным выбором приоритета является более сложной, чем рассмотренные выше. В этом случае на системе АВР будет установлен переключатель, с помощью которого можно регулировать выбор приоритета АВР.

Система АВР без приоритета

Эта АВР функционирует от любого источника питания. В случае, когда напряжение идет на ввод 1, а на нём происходит аварийная ситуация, нагрузка переходит на ввод 2. После стабилизации работы первого ввода механизм продолжает работать на вводе 2. Когда произойдет авария на втором, напряжение автоматом переключится на первый.

Основные типы шкафов и щитов АВР

Щит АВР на два ввода на контакторах (пускателях)

Установка шкафа АВР на пускателях – это самый простой способ создать резервное питание. Этот шкаф — наиболее бюджетный вариант установки АВР. Как правило, в шкафах АВР на 2 ввода используют автоматические выключатели. Они нужны для того, чтобы защитить систему от перегрузок и замыканий. Защиту от перекоса фаз и скачков напряжения осуществляет реле напряжения. Кроме этого, реле становятся «мозгом» всей системы автоматического ввода резерва.

Шкаф АВР с двумя контакторами работает по следующему принципу. Два контактора подключены к первому и второму источнику соответственно. Первый контактор замкнут, а у второго цепь разомкнута. Электричество идет через ввод № 1.

Внимание! В случае, когда у АВР логика приоритета второго ввода, ситуация будет обратной: цепь второго контактора замкнута, а первого – разомкнута.

Если подача тока на первом вводе пропадет, а на втором будет нормальной, то контакты второго пускателя замкнутся, и механизм переключится на него. Как только на первом вводе напряжение восстановится – схема перейдет в первоначальное состояние.

При помощи реле здесь можно отрегулировать время задержки, с которой будет осуществляться переключение с одного источника на другой. Оптимальная задержка – от 5 до 10 секунд, она позволит обезопасить систему от ложного срабатывания АВР. Ложное срабатывание может произойти, например, в случае просадки напряжения.

Справка! Для того чтобы оба контактора не могли включиться одновременно, в щитах АВР используют дополнительные механические блокировки.

Щит АВР на 2 ввода на автоматах с моторным приводом

Они лучше всего подходят для использования при номинальных токах 250-6300А. Когда ток на основном вводе пропадает, специальные электромоторы получают сигнал и взводят пружины запасного выключателя, переключая нагрузку на другой ввод.

Читайте также: Что такое однолинейная схема электроснабжения и какие требования для её проектирования

Основные плюсы шкафов АВР на моторе:

• Ресурс по перезагрузкам намного больше, чем у АВР с пускателями;
• Подключить шины к такому автомату проще;
• Щит АВР на автоматах может работать также и в ручном режиме. В таком случае включить или отключить автомат можно с помощью специальных кнопок.

Суть функционирования этого щита заключается в следующем. Если на основном вводе случилась авария, автоматика проверяет, готов ли ввод 2 для подачи тока. Если все в порядке, то пружина автомата второго ввода взводится, и подается электроэнергия. Когда ввод № 1 снова может работать в штатном режиме, весь процесс идет в обратном порядке, подавая электроэнергию на основной ввод.

На щитах с моторным приводом, как правило, устанавливается лицевая панель, на которой можно отслеживать все изменения в АВР. А для предотвращения одновременного срабатывания двух автоматических выключателей нередко используют электрические блокировки.

Щит АВР на 3 ввода

Эти шкафы являются одними из самых надежных источников питания. Все потому, что в АВР на 3 ввода есть две запасных линии, что обеспечивает максимально низкую возможность отключения питания на объекте. Обычно такие шкафы АВР используют при взаимодействии с потребителями первой категории надежности электроснабжения. К ним относятся такие объекты, обесточивание которых влечет за собой угрозу для жизни людей или безопасности государства, а также может причинить большой материальный ущерб.

Щиты АВР на 3 ввода работают по двум наиболее распространенным схемам.

Первая – это когда одна секция потребителей питается от трех независимых линий. Тогда можно установить приоритет для одного из вводов, а можно работать без приоритета. Нагрузка будет подключена туда, где нормализовано напряжение.

Вторая схема функционирования щита АВР на 3 ввода состоит в том, что две секции потребителей работают от двух линий, которые независимы друг от друга. Третий ввод подключается к запасному источнику питания. В случае аварийной ситуации он подключается к одной из секций.

Справка! Подобные щиты могут быть оснащены и механической блокировкой, и автоматами с электроприводами.

Вводно-распределительное устройство с АВР

Устройство используется для приема и учета электричества, а также для защиты зданий от короткого замыкания или перегрузки. Шкафы ВРУ с АВР используют в сетях переменного тока с напряжением 380/220В с частотой 50Гц.

Шкафы ВРУ с автоматическим вводом резерва представляют собой отдельную панель, где функционирует как автоматическое, так и ручное переключение, а также происходит учет электроэнергии, которая потребляется на каждой линии.

Шкафы ВРУ состоят из:

• Блока введения и вывода кабеля.
• Блока автоматического ввода резерва.
• Блока, где происходит учет потребляемого электричества.

Также они могут быть многопанельными. Тогда дополнительно в них будут установлены противопожарные панели, распределительные панели и другие, в зависимости от требований к электроустановке.

Читайте также: Что такое фазное и линейное напряжение?

Щит АВР для запуска генератора

Дополнительное питание от генератора электроэнергии позволяет почти полностью избежать полного обесточивания. Это один из самых надежных способов создать бесперебойную подачу электричества. Шкаф АВР в этом случае необходим, чтобы обеспечить автоматическое функционирование генератора по заданному алгоритму.

Шкаф АВР для генератора может работать и в автоматическом, и в ручном режиме. Изначально в нём установлен автоматический режим, но вы можете его легко изменить.

Важно! Для корректной работы связки АВР-генератор последний должен иметь возможность запускаться автоматически.

Когда на вводе 1 прекращается подача электричества, система АВР отправит сигнал для запуска генератора. После того, как генератор начнет нормально функционировать, и напряжение на втором вводе достигнет нужного уровня, механизм переключится на резервный источник. Благодаря установленному реле времени второй ввод не будет подключен к генератору, пока он не начнет работать в штатном режиме. Как только на основном (первом) источнике будет восстановлена подача электроэнергии, генератор будет отключен, а питание переключится на ввод 1.

В ручном режиме работы включение и отключение генератора происходит за счет нажатия специальных кнопок.

БУАВР

Блок управления автоматического включения резерва работает в составе устройств АВР и осуществляет переключение с одного источника на другой. Также он контролирует состояние линий, управляет контакторами и магнитными пускателями, моторами и запускает электрогенератор.

БУАВР в течение определенного периода измеряет напряжение в фазах и обрабатывает результаты в реальном времени. Благодаря этому он может определять среднее значение напряжения в каждой фазе. БУАВР имеет повышенную устойчивость к перенапряжению.

АВР Zelio Logic

Система автоматического ввода резерва с релейной логикой переключения между источниками. Используется программируемое реле Zelio Logic. Одним из основных преимуществ выбора такого реле является европейское качество при относительно низкой стоимости. Также реле Zelio Logic отличается довольно простым программированием. Для корректного использования достаточно базовых знаний. Также реле имеет графический интерфейс, что серьезно упрощает взаимодействие.

АВР ATS

АВР ATS — это шкафы АВР с интеллектуальными микропроцессорными блоками. На данный момент такой вариант шкафа АВР является самым дорогостоящим на рынке. Наиболее востребованы они на промышленных предприятиях, где важно обеспечить надежную бесперебойную работу сети и максимально быстрое переключение на альтернативный источник питания. Некоторые АВР ATS переключаются с одного ввода на другой буквально за две секунды. Также таким блокам не нужно дополнительное питание. Они работают при 480В. Можно выбрать наиболее удобный алгоритм, а также автоматический или ручной режим.

УЗИП — что это такое, описание и схемы подключения в частном доме

Для чего нужен магнитный пускатель и как его подключить

Что такое импульсное реле — схема подключения для управления освещением

Что такое выпрямитель напряжения и для чего нужен: типовые схемы выпрямителей

Что такое диодный мост, принцип его работы и схема подключения

Принцип работы и схема подключения теплового реле

Принципиальная Электрическая Схема Авр

Стоит лишь исчезнуть напряжению на той фазе, которая питает катушку включения и вы легко можете получить встречное КЗ.

Блока, где происходит учет потребляемого электричества. Алгоритмы систем АВР Система АВР должна работать по определенному алгоритму, учитывающему возможное поведение оборудования и внешние факторы.

На щитах с моторным приводом, как правило, устанавливается лицевая панель, на которой можно отслеживать все изменения в АВР. В случае пропадания напряжения на одном из вводов отключается соответствующий контактор К1 или К2.
Авр с приоритетом

По нажатии на кнопку SB1, контакт КМ1. А регулировка задержки при переходе на резерв позволит избежать ложного срабатывания в случае кратковременного падения напряжения.

Благодаря АВР, потребитель мгновенно переключается на резервное питание, и авария не превращается для объекта в катастрофу.

Чтобы переключить питание на другой ввод, достаточно кратковременно отключить питание ввода автоматом SA1 или SA2. Когда напряжение присутствует на обеих вводах, каждая секция питается от своего ввода.

Когда он прогрелся, напряжение на реле KV1 достигает нормы.

Основное эл.

как научиться читать схемы

4. Схема АВР с применением реле контроля фаз ЕЛ-11Е.

В данной схеме катушка реле питается от основного ввода, и в нормальном режиме его сердечник притянут, левый по схеме контакт К1 замкнут, правый разомкнут. При появлении напряжения в основной линии ведущий контактор срабатывает, что вызывает обрыв в линии подачи напряжения на втягивающую катушку ведомого.

Чтобы его реализовать, надо построить несколько цепей, проложив проводники: От плюсовой клеммы АКБ до нормально замкнутого дополнительного контакта ведущего магнитного пускателя НЗК 1.

Первые всегда нормально разомкнутые — при отсутствии электричества механическая связь между клеммами отсутствует.

Время переключения с основного на резервный ввод 0,5 сек. Щиты АВР на 3 ввода работают по двум наиболее распространенным схемам.

Если возникла авария, и питание от основного источника перестало поступать к потребителям, система резервного электроснабжения автоматически подключает резервный источник, таким образом потребитель не оказывается обесточенным, и продолжает свое нормальное функционирование по назначению.

А если учесть момент возможного залипания контактов, то тем более. Время включения основного ввода при восстановлении напряжения, регулируемое 2 сек.

Используется программируемое реле Zelio Logic.
Схема АВР с приоритетом на контакторах и реле контроля фаз.

Что такое АВР и его назначение.

Помимо этого, контроллер АВР проверяет отсутствие короткого замыкания, в противном случае подача энергии на эту секцию недопустима. БУАВР имеет повышенную устойчивость к перенапряжению.

Как видите, создать своими руками схему автозапуска генератора не так уж и сложно. Каким образом это делается на автоматах — смотрите на рисунке справа.

Подключение реле серии ЕЛ очень простое и не представляет особых затруднений: к клеммам L1, L2, L3 подключаются фазы А, В, С соответственно, а через контакты и напряжение подается в цепь управления катушек контакторов, где в зависимости от состояния электрической сети реле управляет работой контакторов замыканием или размыканием этих контактов.

В квартиры устанавливают бесперебойники на аккумуляторах, которые преимущественно применяются для электронной техники. Автоматический ввод резервного питания, это полноценный механизм со своей логикой и своими органами чувств и управления.

Если у реле есть несколько контактных групп, то можно их запараллелить, но такое редко делается, обычно для больших токов берется схема с реверсивным пускателем либо на симисторах. АВР на реверсивном рубильнике с электроприводом Такая конструкция интересна прежде всего тем, что потребляет электроэнергию только в момент переключения, в отличие от контакторов, реле и т. Данные устройства предназначены для работы на стороне 0.

С технической точки зрения реле контроля трехфазного напряжения состоит из измерительной и силовой части. При исчезновении напряжения на первом вводе, отпадает контактор-1 и включается контактор В этой части мы разберем схему для трехфазной электрической сети, выполненную на двух контакторах, где в качестве управляющего элемента применено реле контроля фаз реле контроля трехфазного напряжения.

Но ведь источников питания может быть и больше. Потребитель остается со светом.

Она состоит из двух однополюсных автоматических выключателей, одного контактора и одного двухполюсного автоматического выключателя. В таком случае включить или отключить автомат можно с помощью специальных кнопок. Так, при отсутствии напряжения система переключит потребителя с основного на резервный ввод, однако при появлении напряжения на линии обратное переключение возможно только вручную — отключением питания автоматическим выключателем АВ2 или остановкой генератора.
Схема подключения АВР (380 Вольт)

Схема АВР с реле контроля напряжения

Схема АВР на 2 пускателя Вторая схема немного посложнее.

В данной схеме катушка реле питается от основного ввода, и в нормальном режиме его сердечник притянут, левый по схеме контакт К1 замкнут, правый разомкнут. В состав устройства ввода резервного напряжения, как правило, входит некоторое количество реле. Так как оба ввода в работе, отпадает необходимость следить за готовностью резервной линии к принятию нагрузки.

Схема работает аналогично. Схема АВР Как видно, предложенная схема АВР отличается простотой: для ее сборки потребуется всего два магнитных пускателя, значение номинального тока величина которых должна превышать токи нагрузки.

Основным источником служит линия подстанции, а резервным — другая линия, получающая питание от другой электростанции, либо от автономного источника питания, например от промышленного генератора на жидком топливе или от батареи аккумуляторов, как это часто бывает в частных домах. Так решается задача определения напряжения в основной линии. Это один из самых надежных способов создать бесперебойную подачу электричества. При пропадании напряжения на главном вводе К1.

Схема АВР с реле контроля фаз.

Комментарии к статье: 2 Простые схемы АВР на контакторах Электроснабжение любого объекта должно быть бесперебойным, но внезапные отключения электроэнергии, к сожалению, не исключены. Она состоит из двух однополюсных автоматических выключателей, одного контактора и одного двухполюсного автоматического выключателя.

Задачу можно было бы считать решенной, но пуск мотора на углеводородном топливе состоит из нескольких этапов. АВР на одном контакторе Для однофазной домашней сети подойдет схема автоматического ввода резерва, выполненная на одном контакторе. В нашем случае это реле. Причем генератор должен запускаться автоматически.

Таким образом, питание потребителя будет включено от резервного ввода через замкнувшиеся силовые контакты магнитного пускателя КМ2. В случае, когда напряжение идет на ввод 1, а на нём происходит аварийная ситуация, нагрузка переходит на ввод 2. Принципы их построения одинаковы как для потребителей электроэнергии I, так и II категории. Данные аппараты могут устанавливаться в отдельных шкафах. Практически все реле контроля фаз имеют одинаковое устройство: индикация нормального и аварийного состояния сети, измерительная и силовая часть.

В основном, это программируемый контроллер в блоке с выходными реле. Оно необходимо для контроля напряжения 3-х фазной сети правильное чередование фаз и их номинальное значение. АВР, это устройство, являющееся составляющей релейных защит и систем автоматики, и служит для обеспечения бесперебойного питания потребителей электрической энергии.
Схемы управления магнитным пускателем

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.
