Операционные усилители. Часть 1

Операционный усилитель (ОУ) — это основной элемент современной аналоговой электроники. Благодаря отличным характеристикам и простоте расчетов, ОУ очень легки в использовании. Операционные усилители еще называют дифференциальными усилителями, поскольку они могут усилить разность напряжений на входах.

Операционные усилители выпускаются как готовые микросхемы, иногда по одному, а иногда и по несколько штук в одном корпусе. Существует множество видов операционных усилителей, которые отличаются между собой техническими параметрами, что в конечном итоге влияет на целесообразность применения в конкретных схемах.

В теории операционный усилитель имеет идеальные параметры. На практике же их параметры стремятся к идеальным, но все же не достигают их. Использование понятия «идеального» операционного усилителя помогает упростить расчеты.

Этими идеальными параметрами являются:

бесконечно большое усиление при открытой петли обратной связи;
бесконечно широкая полоса передаваемых частот;
бесконечно большое входное сопротивление;
импеданс равный нулю;
выходное напряжение равно нулю при равенстве входных напряжений.

Как вы можете видеть, такие параметры не могут быть обеспечены в полной мере, но из года в год ОУ реально все более и более приближаются к идеалу.

Есть несколько основных схем работы операционного усилителя:

инвертирующий
неинвертирующий
вычитание
сложение
дифференцирование
интегрирование
повторитель напряжения
аналоговый компаратор

Схема инвертирующего усилителя

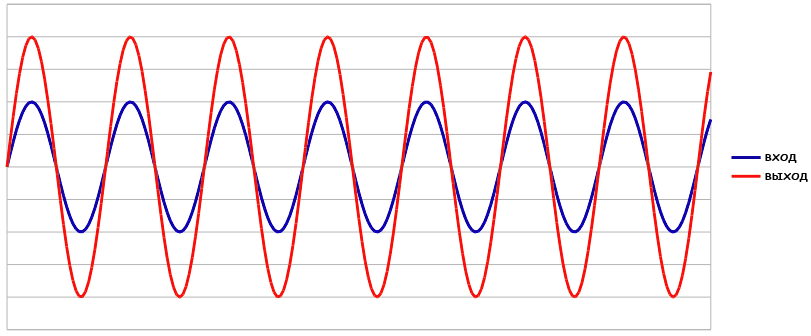

Это основная схема, в которой работает ОУ. Работа операционного усилителя характеризуется не только усилением (или ослаблением) входного сигнала, но и изменением его фазы. Усиление обозначается буквой k. Приведенный ниже график показывает влияние операционного усилителя в такой схеме:

Синим цветом представлен график входного сигнала, а красным — график выходного сигнала, причем усиление системы составляет 2 (k=2). Как видно, амплитуда выходного сигнала в два раза выше, чем амплитуда входного сигнала, и также видно, что сигнал перевернут.

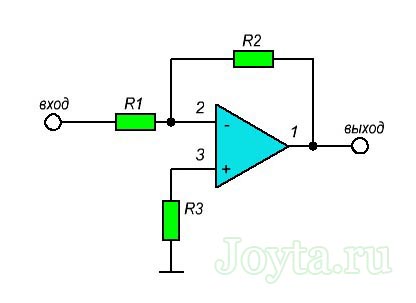

Схема такого усилителя достаточно проста, и представлена на следующем рисунке:

Эта схема доказывает, почему операционные усилители являются настолько популярными. Для того, чтобы вычислить значения элементов нам достаточно использовать следующую формулу:

Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров.

Как видно, резистор R3 не влияет на усиление схемы, и можно было бы обойтись без него, соединив положительный вход усилителя с минусом питания. В данном случае резистор R3 используется в качестве защиты.

Схема неинвертирующего усилителя

В схеме неинвертирующего усилителя ситуация очень схожа с инвертирующим усилителем, с той лишь разницей, что здесь не происходит инверсия сигнала, то есть фаза сохраняется. Приведенный ниже график показывает, что происходит с усиленным сигналом:

Так же, как и в предыдущей схеме, коэффициент усиления равен k=2, а на вход подан синусоидальный сигнал. Как видно, изменению подверглась только амплитуда сигнала.

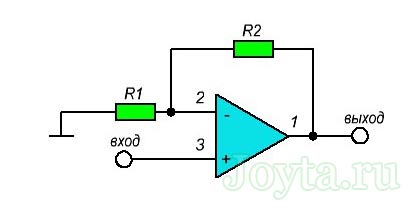

Ниже приведена принципиальная схема использования операционного усилителя в качестве неинвертирующего усилителя:

Данная схема усилителя также является очень простой, здесь есть два резистора. Входной сигнал подается на положительный вход ОУ. Чтобы рассчитать усиление необходимо применить формулу:

Из формулы видно, что усиление не может быть меньше единицы, т. е. такая схема не позволяет подавить сигнал.

Операционный усилитель в схеме вычитания (дифференциальный усилитель)

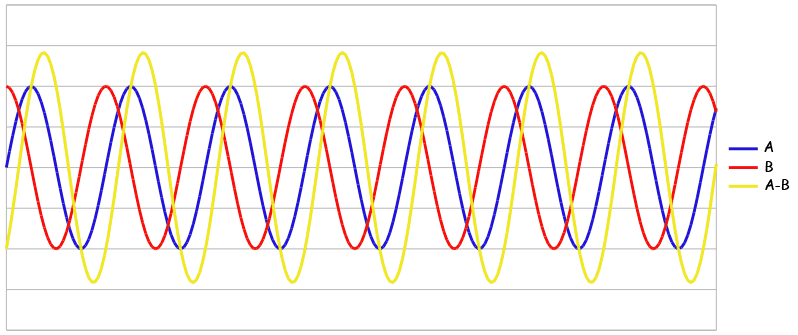

Другим типом схемы использования ОУ является дифференциальный усилитель, который позволяет получить разность двух входных сигналов, которая впоследствии может быть усилена. На графике, приведенном ниже, представлен принцип работы системы.

Следующая схема позволяет реализовать такую работу операционного усилителя:

Схема является более сложной по сравнению с предыдущими. Чтобы рассчитать напряжение на выходе, следует применить формулу:

Первая часть уравнения отвечает за усиление (или ослабление), а вторая часть — это разница двух напряжений.

Операционный усилитель в схеме сложения

Этот тип функции полностью противоположен функции вычитания. Его интересной особенностью является то, что здесь может быть обработано более двух сигналов. На этом принципе основаны все аудио микшеры.

Как видно на схеме можно суммировать множество сигналов, схема проста и интуитивно понятна. Для расчета используем формулу:

Делитель напряжения на оу

Операционные усилители в источниках питания – типы и математика работы

Операционные усилители являются важным элементом схемотехники источников питания, прежде всего – в части построения систем обратной связи и регулировки выходного напряжения, тока, мощности, схемы обратной связи по току. Из большого числа типов операционных усилителей в силовой электронике применяются следующие классы ОУ:

— ОУ общего применения (индустриальные LM324, LM358);

— ОУ с однополярным питанием;

— ОУ с широким диапазоном выходного напряжения – усилители так называемого класса rail-to-rail (R2R).

Другие классы ОУ при построении источников питания используются существенно реже. Условное обозначение операционного усилителя представлено на рисунке OPAMP.1.

Операционный усилитель – это математический прибор, обеспечивающий выполнение математических операций с аналоговыми сигналами. Отдельный операционный усилитель содержит:

При отсутствии обратной связи напряжение на выходе V_out в математически идеальном ОУ связано с напряжением на входе следующим образом:

V_out – напряжение на выходе ОУ;

V₊ – напряжение на неинвертирующем (+) входе;

V₋ – напряжение на инвертирующем (-) входе;

G_openloop — коэффициент усиления с разомкнутой петлёй обратной связи.

В реальном ОУ максимальное выходное напряжение ограничивается величиной напряжения питания. Режим без обратной связи практически не используется (т.к. он в принципе не нужен), а используются схемы с обратной связью, основными из которых являются:

— схема неинвертирующего усилителя;

— схема инвертирующего усилителя;

— схема дифференциального усилителя.

Основные параметры операционного усилителя

1. Напряжение питания (Supply Voltage) V – напряжение питания операционного усилителя. Обычно указывают минимальный уровень напряжения, при котором еще возможна работа ОУ и максимальное значение между «+» и «-» входами питания выше которого усилитель выходит из строя.

2. Максимальное дифференциальное входное напряжение (Differential Input Voltage) – максимальное напряжение между инвертирующим и неинвертирующим входами ОУ.

3. Максимальное входное напряжение (Input Voltage) – максимальное напряжение на любом из входов ОУ.

4. Максимальная рассеваемая мощность (Power Dissipation) – максимальная мощность рассеваемая корпусом ОУ.

5. Входной ток ОУ (Input Current) – величина тока входов операционного усилителя. В ОУ с входными каскадами на биполярных транзисторах выходной ток может зависеть от полярности напряжения: при положительных входных напряжениях он будет незначительным (единицы-десятки мкА), а при отрицательных напряжениях относительно «–» напряжения питания – составлять десятки мА.

6. Напряжение смещения (Input Offset Voltage) – максимальная разность напряжений между «+» и «-» входами ОУ в линейном режиме работы в составе одной из схем с положительной обратной связью. Этот параметр характеризует точность (прецезионность) ОУ.

7. Входной ток смещения, эквивалентный входной ток (Input Bias Current) – входной ток в линейном режиме работы.

8. Разность входных токов (Input Offset Current) – разность между входными токами ОУ.

9. Диапазон входных напряжений (Input Common-Mode Voltage Range) – показывает минимальное и максимальное напряжения на входах ОУ при условии работы в линейном режиме.

10. Потребляемый ток (Supply Current) – ток питания ОУ. Как правило, указывается ток собственного потребления ОУ без нагрузки.

11. Статический коэффициент усиления при большом сигнале (Large Signal Voltage Gain) – показывает отношение изменения выходного напряжения к вызвавшему это изменение изменению разности потенциалов между входами ОУ.

12. Коэффициент ослабления синфазного сигнала (common-mode rejection ratio).

13. Коэффициент подавления пульсаций напряжения питания (power supply rejection ratio).

14. Коэффициент связи между ОУ – для нескольких ОУ и одном корпусе (Amplifier-to-Amplifier Coupling).

15. Выходной ток цепи источника питания/цепь стока (Output Current Source/Sink).

Основные схемы включения операционных усилителей

Схема неинвертирующего усилителя

На рисунке OPAMP.2 изображена электрическая схема неинвертирующего усилителя на ОУ и её частный случай — повторитель напряжения. Резисторы R1 и R2 образуют резисторный делитель, обеспечивающий отрицательную обратную связь – часть напряжения с выхода ОУ поступает на инвертирующий вход усилителя. Коэффициент усиления регулируется глубиной обратной связи – коэффициентом деления резисторного делителя. Если же напряжение с выход ОУ напрямую подается на инвертирующий вход, то получается схема повторителя напряжения. Преимуществом схемы неинвертирующего усилителя является высокое входное сопротивление, отсутствие инверсии сигнала.

Схема инвертирующего усилителя

На рисунке OPAMP.3 изображена электрическая схема инвертирующего усилителя на ОУ. Здесь отрицательная обратная связь обеспечивается за счет резистора R2 соединенного с выходом микросхемы ОУ.

Недостатками схемы является низкое входное сопротивление, полностью определяемое сопротивлением R1 и инверсия входного сигнала.

Схема дифференциального усилителя

Схема дифференциального усилителя на ОУ (рисунок OPAMP.4) усиливает разность между входными напряжениями. Входное сопротивление схем определяется резистором R1 для входа 1 и суммой сопротивлений R1’ и R2’ для входа 2. Видно, что в общем случае в данной схеме перестановка входных сигналов местами изменяет результат – выходное напряжение. И лишь при равенстве сопротивлений резисторов:

Выходное напряжение равно:

Схема прецизионного двухполупериодного выпрямителя

Схема прецизионного двухполупериодного выпрямителя представлена на рисунке OPAMP.5. Величина R_L – внутреннего нагрузочного сопротивления, выбирается в разумных пределах исходя из требования, что рабочий ток через него не будет превышать максимальный выходной ток ОУ (как правило, 10-50% от максимального выходного тока). Диоды VD1 и VD2 выбираются одного типа и с максимально близкими вольт-амперными характеристиками.

Виртуальный ноль для питания операционных усилителей

В ряде случаев, когда необходимо обеспечить биполярное питание операционного усилителя при наличии только одного источника питания (с двумя выводами – положительным и отрицательным). Наиболее простым решением по созданию виртуального нуля (искусственной средней точки) является использование резисторного делителя (рисунок OPAMP.6) с буферными конденсаторами для сглаживания импульсных нагрузок. Схемы с операционным усилителем обеспечивают четкую фиксацию напряжения средней точки даже при значительном «перекосе фаз» т.е. большой разности токов потребляемых от «плюсового» и от «минусового» выводов. При значительных потребляемых токах можно использовать схему с дополнительным токовым буфером, выполненным на двух комплементарных транзисторах. В схеме можно использовать недорогие и доступные ОУ общего применения, такие как LM324, LM358. Другим преимуществом схемы является меньшее потребление энергии, что важно при питании от гальванических батарей.
