Какой ток в розетке переменный или постоянный
Всем известно, что в розетках есть электрическое напряжение, но мало кто задумывается о том, какое это напряжение — переменное или постоянное.
Почти вся производимая электроэнергия является переменной, а постоянная, вырабатываемая генераторами постоянного тока и солнечными электростанциями перед поступлением в сеть преобразовывается в переменный ток, поэтому более, чем в 98% розеток переменный ток. Переменным называют такое напряжение, которое периодически изменяет свою полярность и величину. Единицей частоты этих изменений является 1Гц (герц).
Генераторы переменного тока проще по конструкции и дешевле, а величина переменного напряжения меняется при помощи трансформаторов. Чем выше напряжение, тем меньше потери и необходимое сечение проводов, а перед поступлением в розетки оно уменьшается до 220В (в США 230В). БОльшая часть бытовых электроприборов предназначены для питания переменным напряжением, а те из них, которые нуждаются в постоянном токе, подключаются через блоки питания.
В этой статье рассказывается о том, какой в розетке ток переменный или постоянный, чем они отличаются друг от друга и почему именно переменное напряжение используется дома и на предприятиях.
Что такое электрический ток
В школе на уроках физики ученикам рассказывают, что электрический ток — это направленное движение заряженных частиц. В металлах, из которых изготавливаются провода, носителями заряда являются электроны.
На электростанциях электроэнергия вырабатывается при помощи генераторов при вращении вала электромашины. Он приводится в движение разными способами, которых получает название электростанция:
- нагретый пар — тепловая;
- вода нагревается ядерным реактором — атомная;
- падающая или текущая вода — гидроэлектростанция;
- ветер — ветроэлектростанция.
На валу генератора находится электромагнит, а в статоре обмотки, при вращении ротора магнит вращается вместе с ним. При этом магнитное поле, пересекающее катушки, меняется по своему направлению и величине за счёт чего в них наводится электрическое напряжение, также меняющееся по величине от 0 до 100% и от прямой полярности к обратной.
Частота этих изменений в электросетях России, других стран СНГ и Евросоюза составляет 50 раз в секунду или 50Гц. Напряжение на выходных клеммах генератора может быть различным, но по пути к потребителю оно проходит через трансформаторы и в бытовых розетках составляет 220В.
Постоянное напряжение является неизменным по величине и полярности. Первоначально производилось медно-цинковыми батареями, позже к ним добавились генераторы постоянного тока, в которых напряжение вырабатывается при вращении вала с обмотками в магнитном поле. В наше время вырабатывается в основном аккумуляторами, батарейками и солнечными электростанциями.
| Интересно! В автомобилях используются генераторы переменного тока со встроенными выпрямителями. Выходное напряжение этого устройства регулируется током в обмотке ротора. |
Виды электрического тока в быту
Для того, чтобы определить какой ток в розетке, нет необходимости изучать этот вопрос на уровне ВУЗа. Есть всего две разновидности напряжения — постоянное и переменное.
Ответ на вопрос какой ток в розетке переменный или постоянный является однозначным сейчас, но в начале ХХ века на эту тему спорили два великих изобретателя — Никола Тесла, поддерживавший идею переменного тока, и Томас Эдисон, выступавший за постоянный ток. В этот период мог быть в розетке постоянный или переменный ток, в зависимости от страны и схемы электроснабжения здания.
В конце концов победила точка зрения Теслы, а постоянный ток сейчас используется в основном в электроприводах, которые питаются от сети переменного тока через диодные или тиристорные выпрямители.
Интересно! В некоторых зданиях в Сан-Франциско в 2012 году сохранялись лифты, запитанные от сети постоянного тока. Это оборудование и подвод такого напряжения к зданиям сохранялись как раритет. В Нью-Йорке такие установки работали до 2007 года.
Постоянный ток
Международный символ этого напряжения DC — Direct Current (постоянный ток), а условное обозначение на электросхемах «—» или » /images/rozetki-i-vikluchateli/postojannyj-i-peremennyj-tok.jpg» alt=»постоянный и переменный ток» style=»border: 3px double #c6ddf7; display: block; margin-left: auto; margin-right: auto;» title=»постоянный и переменный ток» />
От сети постоянного тока работают двигатели трамваев, троллейбусов и другого электротранспорта. Эти электродвигатели имеют лучшие тяговые характеристики, чем двигатели переменного тока.
Информация! От постоянного напряжения работает бОльшая часть электронных схем, но они получают питание от сети переменного тока через встроенный или внешний блок питания с выпрямителем.
Переменный ток
Международное обозначение этого напряжения AC — Alternating Current (переменный ток), а условное обозначение на электросхемах «~» или «≈».
Величина и полярность переменного тока в сети всё время меняется. Частота этих изменений составляет 50Гц в Европе и некоторых других странах и 60Гц в США. Большинство бытовых и промышленных электроприборов изготавливаются для питания переменным напряжением.
Практически вся электроэнергия, используемая в быту и промышленности, является переменной. Для передачи на большие расстояния его повышают при помощи трансформаторов, а в конечной точке линии понижают до необходимой величины. Это позволяет уменьшить стоимость ЛЭП и потери. Для того, чтобы исключить колебания напряжения, для особоважных приборов устанавливаются стабилизаторы.
При увеличении напряжения и неизменной передаваемой мощности сила тока и сечение проводов пропорционально уменьшается. Если напряжение не повышать, то для подачи электроэнергии к потребителю необходимо использовать кабеля большого сечения, а передача на большие расстояния окажется невозможной. Вот почему в розетке переменный ток.
В домашней розетке два контакта — фазный и нулевой. В некоторых случаях к ним добавляется заземляющий. Это однофазное напряжение является частью трёхфазной системы. Она включает в себя три одинаковых сети. Напряжение в этих сетях сдвинуто по фазе на 120° друг относительно друга.
Вначале эта система была шестипроводной. В таком виде её изобрёл Никола Тесла. Позже М. О. Доливо-Добровольский усовершенствовал эту схему и предложил передавать трёхфазное напряжение по трём или чётырём проводам (L1, L2, L3, N). Он также показал преимущества трёхфазной системы электроснабжения перед схемами с другим числом фаз.
Параметры домашней электрической сети
После определения ответа на вопрос, какой в розетке ток переменный или постоянный, следует выяснить другие параметры домашней электросети.
Основными из них являются следующие:
- Напряжение. В бытовых розетках используется однофазное напряжение 220В. При большой протяжённости линии эта величина может значительно отличаться от номинальной. В этом случае необходимо использовать стабилизатор.
- Частота. В большинстве стран, за исключением Соединённых Штатов, частота составляет 50Гц, в США 60Гц. Этот параметр общий для энергосистемы государства.
- Наличие заземления. В розетках и электропроводке, установленных в СССР, заземление отсутствует. По современным требованиям ПУЭ его монтаж является обязательным и в розетках кроме фазного «L» и нулевого «N» контактов есть заземляющий контакт «РЕ».
На какую силу тока рассчитана розетка
Кроме напряжения важным параметром является допустимый ток и мощность. Независимо от сечения вводного кабеля и номинального тока вводного автомата к обычным розеткам нельзя подключать оборудование, мощность которого превышает 3,5кВт или 16А. Этого достаточно для любой бытовой техники кроме электроплит, нагревателей проточной воды и бойлера.
Эти аппараты желательно присоединять с электросети через клеммник или использовать промышленные розетки. Такие устройства производятся для любого количества фаз и допустимый ток, в зависимости от модели, составляет до 125А.
АС какой ток и его особенности
АС ток означает переменный электрический ток. Название связано с особенностью его протекания в электроцепи. Ему присуще изменение направления движения, величины – все характеристики противоположные напряжению постоянного значения (AD).
Что такое АС
Перевод аббревиатуры АС с английского обозначает Alternative Current (переменный ток). Соответственно DC, что читается как Direct Current, обозначает постоянное, текущее в одном направлении, напряжение. Каждый из них используется для питания электроприборов и играет ключевую роль в целостности электрооборудования при неправильном подключении.
Полезно! Электроток не меняющий в течение времени свою величину и направление называется постоянным.
Переменный ток является формой, повсеместно применяемой потребителями для обеспечения работоспособности основного электрооборудования. Преимущественно стандартная форма волн в электроцепей представлена в виде синусоидальной кривой, с положительным полупериодом равным положительному течению напряжения и наоборот.
В отдельных случаях, например, музыкальные усилители, применяют различные формы волн. Они могут быть треугольными, либо прямоугольными. Аудио и радио сигнал транслируемые по проводам, также относятся к переменному току. Этот тип напряжения несёт зашифрованные информационные данные (звуки или изображения). В отдельных случаях передача может осуществляться за счёт модуляции. Такой ток преимущественно чередуется с высокочастотными, что и отличает их от обычной передачи электроэнергии.
Отличие переменного от постоянного
Прежде всего постоянное напряжение должно генерироваться на подстанциях с относительно низким напряжением для предоставления потребителю (220В). Однако, при одновременном подключении нескольких приборов, суммарное значение возрастает. В этой ситуации, для передачи напряжения на большие расстояния, необходимо использовать толстый и дорогостоящий кабель. Только так можно получить возможность транспортировки тока на большие расстояния с минимальными потерями мощности.
В примере с переменным, генерируемое электричество способно преодолевать большое расстояние с наименьшими потерями. С 1980 г. появилась возможность выпрямления трёхфазного электрического тока и его обратное преобразование.
Основным отличием AC напряжения от DC тока заключается в том, что последний показывает сравнительную стабильность. Под этим подразумевается, что он не изменяет частоту направления движения.
Полезно! Наиболее распространённой частотой в мире признаётся 50 Гц.
Из-за того, что движение постоянного тока течёт равномернее, направление протекания электронов осуществляется строго в одном направлении. Причем источник в данной ситуации имеет, как положительный, так и отрицательный полюс. Таким образом, постоянный ток преимущественно используют в высоковольтных линиях (для транспортировки на значительные расстояния). После преобразования в переменный, он передаётся в наши розетки.
Интересно! Перед тем как напряжение достигло пункта назначения (потребителя), оно попадает в трансформатор. Здесь оно преобразуется из высокого в более низкое, с соответствующим пониженным значением частности, приемлемое в использовании для бытовых нужд, и передаётся в квартиру, дом.
Чем опасен АС ток для человека
Как уже упоминалось, особенность АС напряжения заключается в равномерном протекании частиц от одного полюса к другому. В сравнении с DC током он считается менее опасным так как в большинстве случаев оказывает на человеческий организм спазматическое воздействие. Спазм проходит сразу после снятия напряжения, что снижает вероятность критических результатов.
Однако отсутствие опасности для организма наблюдается только в случае малого значения постоянного тока. Чем больше его значение, тем возрастает вероятность критических последствий. Например, при контакте с напряжением, превышающем 500 В, ток может оказаться опаснее чем переменный. Однако в быту такие значения отсутствуют и используются в трансформаторах или подстанциях, доступ куда открыт только специально обученным людям.
Важно! Основное отличие воздействия высоковольтного тока на человека заключается в сильном отбрасывающем эффекте (в сравнении с переменным).
Что опаснее для человека
Для человеческого организма большую опасность представляет переменный АС. Под его воздействием происходит резкая фибрилляция сердечных желудочков. Но это не означает, что постоянный ток может считаться безопасным. Люди, попавшие под такое напряжение, получают тяжёлые травмы в результате отброса и механического удара.
Заключение
Резюмировать содержимое статьи можно так: переменный ток (АС) – это ток, который используется в домашних розетках. Постоянный (DC) – в высоковольтных линиях электропередач, приходящих на трансформаторные будки, где он и преобразовывается в привычные 220В переменного.
Блоки питания, чем отличаются и как выбрать подходящий
Очень часто встречается распространенный вопрос, — какой блок выбрать для питания усилителя, светодиодной подсветки, регулируемого преобразователя и других, не менее полезных устройств. Выбор источника питания задача ответственная, потому давайте обсудим, чем они отличаются и как выбрать «тот единственный».
 Время чтения: 17 минут |
 Автор статьи — Андрей Кириченко |
- Отличие блоков питания
- Тип источника питания: импульсный или линейный
- Диапазон входного напряжения
- Выходное напряжение
- Мощность
- Количество каналов
- Конструкция
- Охлаждение
- Производитель
- Маломощные блоки питания
- Ультратонкие блоки питания
- Источники питания средней мощности
- Мощные блоки питания
- Ультраплоские блоки питания
- Влагозащищенные блоки питания для светодиодов
- Сфера применения
Отличие блоков питания
Начать стоит с пояснения, чем они вообще отличаются друг от друга, это позволит лучше определить требования к ним с учетом поставленной задачи.
Тип источника питания: импульсный или линейный
В последнее время «обычные» блоки отошли даже не на второй, а скорее на третий план, потому большой шанс, что проще купить импульсный БП, а точнее ИИП — импульсный источник питания. Это не значит, что трансформаторные БП не нужны, они применяются там, где необходим, например, пониженный уровень помех или повышенная электробезопасность.

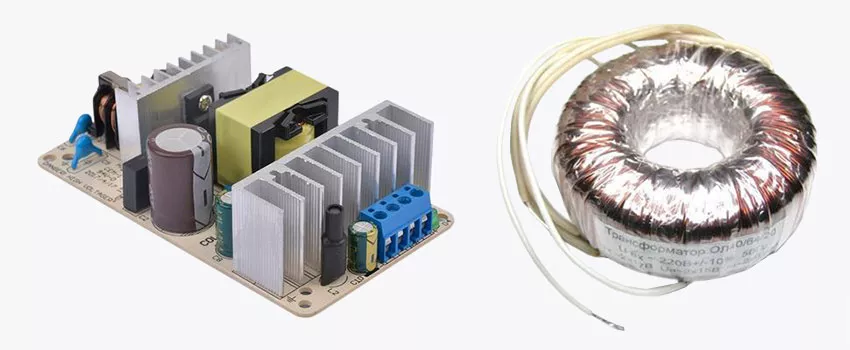

Тип источника питания: импульсный или линейный

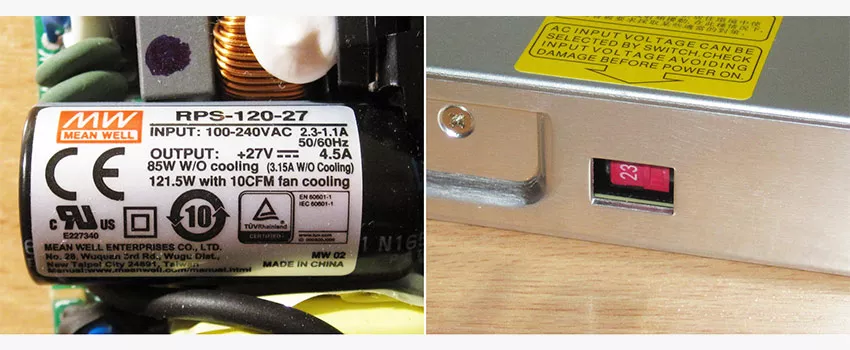

Диапазон входного напряжения
БП обычно имеют либо «широкий» диапазон 85 (100)-265 Вольт, либо «узкий» 198-265, при этом чаще в «широком» диапазоне работают маломощные БП, а у мощных ставят переключатель 115/230 Вольт.
Диапазон входного напряжения на примере маломощного и мощного БП
Выходное напряжение
- 5В — адресные светодиодные ленты, USB устройства, светодиодные экраны;
- 12-24В — обычные светодиодные ленты, усилители, мониторы, радиостанции, 3D принтеры;
- 36В — хорошо подходят для питания различных преобразователей;
- 48В — PoE устройства, понижающие преобразователи.

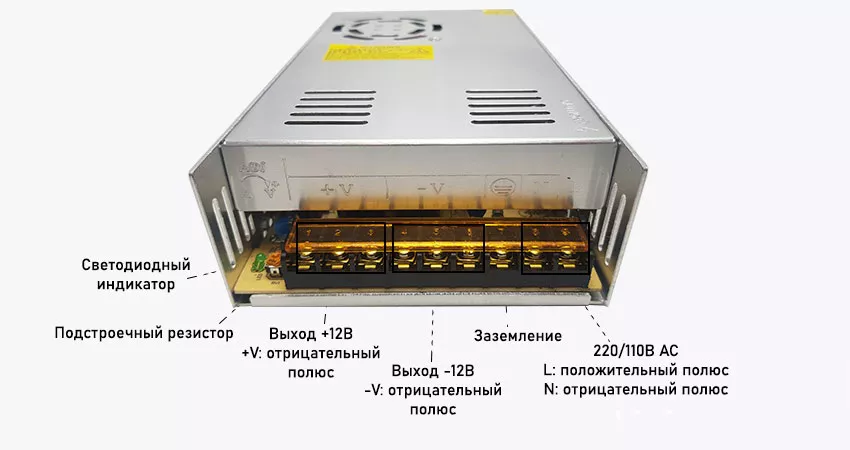

В большинстве случаев допускается регулировка в небольших пределах, около +\-10%, максимально же можно регулировать до 15-20%, дальше могут начаться проблемы. Для регулировки используется подстроечный резистор.
Регулировка выходного напряжения при помощи подстроечного резистора
Мощность
С большим шансом вероятности вам понадобятся источники от 5-10 Ватт и до 500-600, но существуют гораздо более мощные модели. С напряжением, здесь также есть некое деление на группы — 10, 25, 35, 50 (60), 100, 150, 200, 240 Ватт.
Если ваша нагрузка имеет кратковременный характер, то мощность можно брать почти без запаса, но если речь о длительной работе, то лучше брать запас порядка 20-25% для недорогих, 10-15% для фирменных, это увеличит их ресурс.

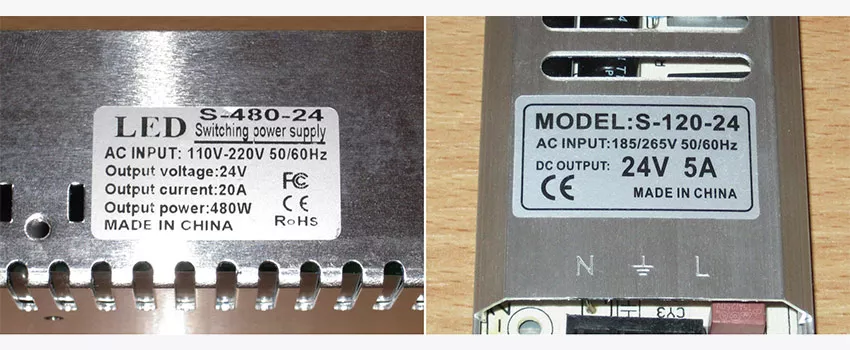

Входное/выходное напряжение и мощность указывается на наклейке, которую вы можете найти на корпусе.
При этом часто мощность и выходное напряжение можно понять даже из названия модели, например, справа S-120-24, 120 это его мощность, а 24 это выходное напряжение.
Пример отображения мощности и выходного напряжения из названия модели на корпусе прибора
Количество каналов
Преобладают одноканальные БП, но есть варианты с несколькими напряжениями, например, 12 и 5 Вольт. Существуют блоки, совмещенные с функцией ИБП (источник бесперебойного питания).
Конструкция
Источники бывают в виде платы, в пластиковом корпусе, металлическом перфорированном, обычные и уменьшенной толщины (низкопрофильные), для монтажа на панель или DIN рейку, узкие для светодиодных светильников. В плане распространения популярности применяются — в алюминиевом корпусе с кожухом.
Конструктивное исполнение источников питания AC/DC
Охлаждение
Бывает пассивное и активное, при помощи вентилятора. По возможности лучше использовать с пассивным охлаждением, при этом его корпус работает как радиатор, а так как вентилятора нет, то нечему забиваться пылью. К сожалению, мощность БП с пассивным охлаждением часто ограничена на уровне 200-250 Ватт, блоки более 300-350 Ватт идут уже с вентилятором.
Блок питания AC/DC с активным охлаждением
Производитель
Конечно, лучше покупать что-то фирменное, например, известный многим Mean Well или Hongwei, но если задача не сильно критичная, то подойдет и что-то от менее известных производителей, цена там будет пониже.
Источники питания AC/DC в корпусе
Сегодня в статье будут описаны, наверное, одни из самых популярных блоков, особенно с среды радиолюбителей.
Речь пойдет о БП в кожухе. Они имеют хорошее соотношение мощность/цена, удобное подключение при помощи клемников, большой выбор моделей.
Маломощные блоки питания
Начнем с самых маломощных моделей, одна из них показана слева, имеет мощность 12 Ватт при выходном напряжении в 12 Вольт.
Но заметно более интересна целая линейка блоков 25-60 Ватт, так как выпускается она с разными выходными напряжениями, соответственно, токами. Внутри это часто неплохие ИП, работают в широком диапазоне напряжений, что хорошо при больших колебаниях напряжения в сети.
- Блок питания, 12В, 2А, 25Вт
- Блок питания, 12В, 3А, 36Вт
- Импульсный блок питания, 12В, 5А, 60Вт
- Блок питания S-36-24
Внешне они почти не отличаются, разобраться можно по маркировке, где первое число — это мощность, а второе, выходное напряжение. Такие блоки удобны для питания различных зарядных устройств, камер видеонаблюдения, светодиодных лент, вентиляторов.
Пример маломощных блоков питания

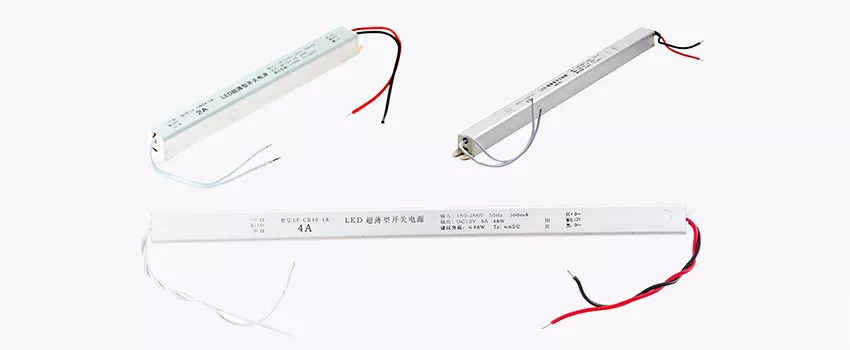

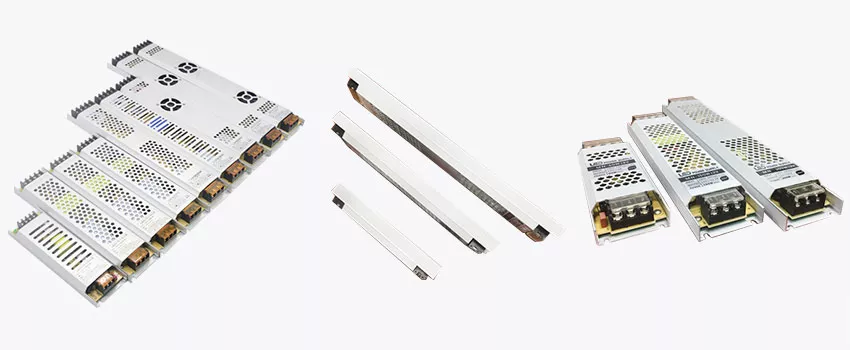

Ультратонкие блоки питания
Отдельную группу занимают ультратонкие БП, хотя, наверное, корректнее их называть ультраузкими, так как они имеют малый размер в сечении, но большие в длину.
Такие блоки также имеют стандартное выходное напряжение в 12 или 24 Вольт, а мощность обычно порядка 12-48 Ватт, хотя существуют более мощные модели.
Сфера применения понятна уже из форм-фактора, светодиодное освещение, но конечно никто не мешает использовать их для других потребителей.
Источники питания AC/DC серии LF-CB
- LF-CB24-2А
- LF-CB36-3А
- LF-CB48-4А
Маркировка здесь немного отличается, первое число также обозначает мощность, а вот второе это выходной ток, потому выходное напряжение можно узнать либо из полной маркировки, либо разделив первое число на второе.

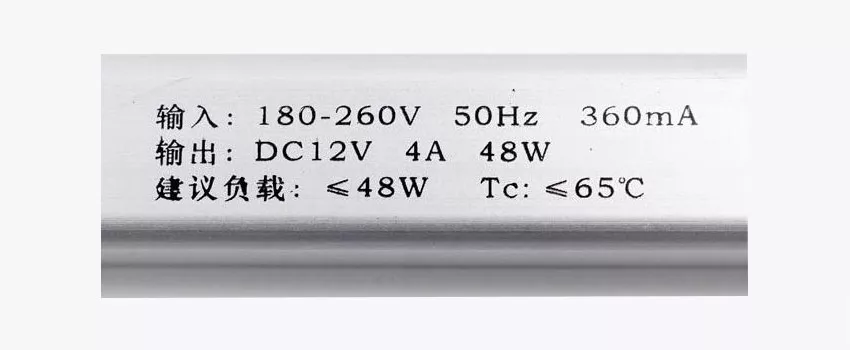

Ниже пример маркировки на корпусе для LF-CB48-4А, который соответственно имеет на выходе 12 Вольт при токе до 4 Ампер. Данная серия блоков рассчитана на «узкий» диапазон входного напряжения, от 180 до 260 Вольт.
Пример маркировки на корпусе блока питания LF-CB48-4А
К той же серии относятся источники NeonPro производства Hyrite, а то, что они выпускаются только на напряжение 12 и 24 Вольт как раз говорит про преимущественное использование для питания светодиодных лент, которые также чаще делают на 12 и 24 Вольт. Они также имеют отличие в маркировке, первое число — это напряжение, а второе, мощность.
Естественно, как у предыдущих имеется полный комплекс защит, от перегрева, перегрузки, короткого замыкания.
Источники питания NeonPro производства Hyrite

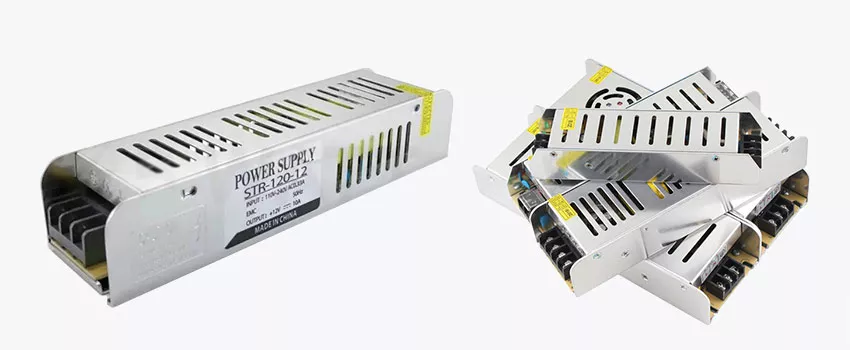

Источники питания средней мощности
Не безынтересны БП, имеющие некий средний размер между совсем большими и показанными выше. Здесь также корпус является радиатором, есть варианты большей мощности, имеющие активное охлаждение. Применяют их там, где есть ограничение по ширине корпуса.

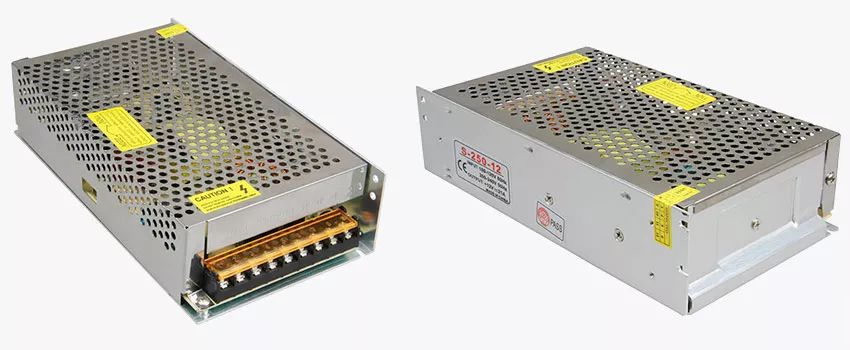

Как пример можно привести популярные модели S-75-24, S-120-12 имеющие мощность 75, 120 Ватт соответственно. Маркировка стандартная, первое число мощность в Ваттах, второе, выходное напряжение.
Мощные блоки питания
Отдельно стоит выделить ИП мощностью от 600 Ватт и выше. Например, блок питания напряжением 12 Вольт, номинальным током 50 Ампер. Такие блоки заметно крупнее, имеют внутри более мощный вентилятор, а то и два, отдельное питание ШИМ контроллера, радиаторы увеличенной площади.
Рассмотрим три ИИП мощностью 1,2 киловатт с разным напряжением:
1200-ваттный источник применяется для питания рекламных стендов. Имеет встроенную защиту от перенапряжения, перегрузки по току и короткого замыкания. В качестве достоинств данного ИБП выделяют – небольшой вес, высокий КПД, допуск большого интервала питающего напряжения.
AC-DC преобразователь пригодится в проектировании освещения большой мощности, например, для светодиодных лент, работающих от напряжения в 24 вольта. Многие камеры видеонаблюдения питаются от пониженного напряжения, и для их работы тоже нужен блок питания.
Данный блок питания имеет 48-вольтное напряжение при номинальном токе 25 Ампер. В его конструкции используются высокочастотные трансформаторы небольших размеров, мощность которых не уступает тяжелым и большим НЧ трансформаторам. Этим объясняются небольшие вес и габариты стабилизатора.
Также стоит упомянуть про некоторые новинки БП от производителя Kejian.
Ниже сравним несколько преобразователей AC/DC.
Наименование модели S-600-24 S-600-36 S-800-36 S-800-48 Выходное напряжение 24 В 36 В 36 В 48 В Выходной ток 25 А 16 А 22 А 16,6 А Мощность 600 Вт 600 Вт 800 Вт 800 Вт Сравнительная таблица технических характеристик источников питания AC/DC
Ультраплоские блоки питания
Еще полезным классом являются ультраплоские блоки, которые используются для встраиваемых решений, мощность таких ИП обычно от 120 до 400 Ватт.
При этом большая часть моделей имеет пассивное охлаждение, хотя у моделей мощностью более 300 Ватт уже стоит вентилятор.
Например, Импульсный блок питания, 12В, 20А, 250Вт и Fengshuo 12V300W с пассивным охлаждением. А вот модель 12V300W имеет уже активное охлаждение, так как чем ниже выходное напряжение, тем ниже КПД блока питания.
Влагозащищенные блоки питания для светодиодов
Сейчас часто на блоках пишут — LED Power supply, соответственно покупатели интересуются, они предназначены только для светодиодного освещения? Конечно нет, такие и похожие источники питания абсолютно спокойной можно использовать для любых других нагрузок вплоть до аудио усилителей. Фактически это самые обычные БП, просто с дополнительной надписью.
А вот если нужен именно драйвер, при помощи которого питают мощные светодиодные матрицы, то следует искать надпись — LED driver, также обычно выходное напряжение у них указано в виде диапазона, например, 24-36, 30-49 Вольт, хотя бывают варианты с фиксированным напряжением.
Ключевое различие между блоком и драйвером в том, что для драйвера режим работы с непрерывным ограничением тока является штатным, а для БП, аварийным.
Примеры блоков LED Power supply и LED driver
Сфера применения
Помимо светодиодного освещения большую популярность набирают 3D принтеры, где большая мощность требуется для подогрева стола, напряжение при этом чаще 12 или 24 Вольт.
В таких случаях неплохим вариантом будет применение блоков в кожухе использующих пассивное охлаждение. Обусловлен такой выбор тем, что вентилятор — это лишний шум, а принтер работает по много часов, также вентилятор является потенциальным узлом отказа и если он остановится, то источник, скорее всего, выйдет из строя. Требуемая мощность при этом находится в диапазоне 150-200 Ватт, потому лучше использовать блоки мощностью 240 Ватт, например, Блок питания, 12В, 20А, 240Вт.
Блок питания мощностью 240 Ватт
Еще одна сфера применения, питание светодиодных экранов и адресных светодиодных лент. Особенность заключается в том, что им требуется напряжение 5 Вольт, большой ток, порядка 30-50 Ампер и более. В таких случаях требуются уже блоки питания с активным охлаждением, так как кроме большой мощности у них часто ниже КПД из-за небольшого напряжения.
Есть вариант обойти эту особенность путем разделения нагрузки на несколько групп, запитав их от менее мощных блоков, но стоимость такого решения выше.

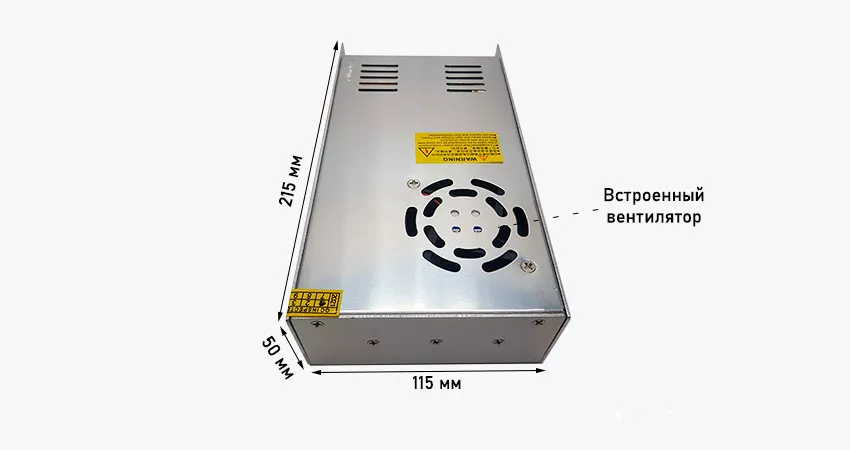

Блок питания с активным охлаждением

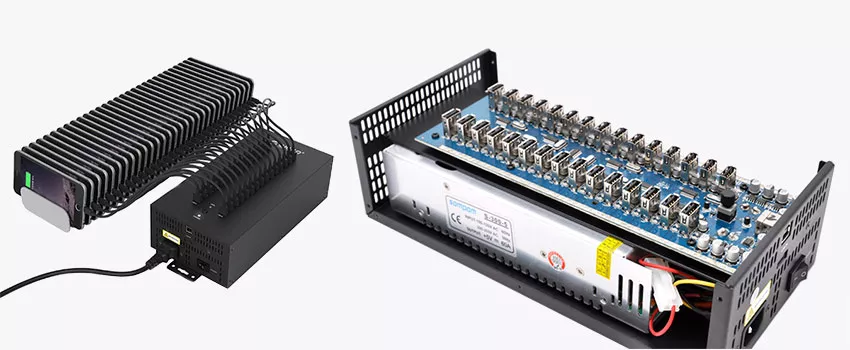

Пример применения блока 5 Вольт в качестве источника для многоканальной зарядной станции или небольшой «майнинг фермы».
Источник питания AC/DC с напряжением 5 Вольт

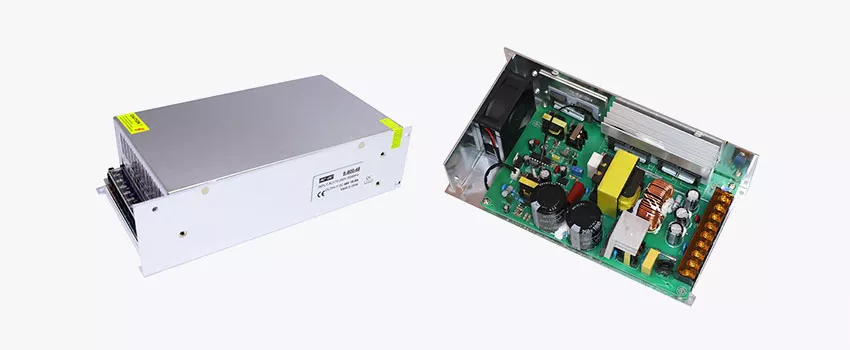

Более мощные блоки применяются для питания станков с ЧПУ, а также регулируемых преобразователей напряжения. Здесь требуемое напряжение находится в диапазоне 48-60 Вольт, а мощность 800 Ватт и более.
Эти ИП заметно крупнее, имеют внутри более мощный вентилятор, а то и два, отдельное питание ШИМ контроллера, радиаторы увеличенной площади. Как пример, Kejian S-800-48, Kejian S-1200-48 с мощностью соответственно 800, 1200 Ватт, напряжением 48 Вольт, также есть модели на другое напряжение — Kejian S-1000-24 (1000 Ватт, 24 Вольт), Kejian S-1200-12 (1200 Ватт, 12 Вольт).
Источник питания AC/DC фирмы Kejian
В некоторых ситуациях приходится устанавливать блок на улице, часто в этом случае применяют блоки в герметичном корпусе. Если необходима большая мощность и активное охлаждение, то применяют решение с нижней установкой вентилятора. Подобные источники не являются герметичными, но корпус спроектирован так, что они нормально работают в уличных условиях, хотя для электробезопасности нужно все равно использовать корпус.
Хорошим примером является NeonPro RLDV-12E600C мощностью 600 Ватт, с напряжением 12 Вольт.
Источник питания NeonPro RLDV-12E600C мощностью 600 Ватт
Источники питания AC/DC компании Hongwei
Бюджетный вариант мощного блока питания закрытого типа представляет фирма Hongwei. Для примера сравним несколько из них.
Для примера сравним несколько анализаторов. Рассмотрим модель HW-12V-500W – недорогой БП импульсного типа с одним выходным каналом и степенью влагозащиты IP20. Также в нем реализована защита от перегрузок, перенапряжения и короткого замыкания. На панели подключения находятся 9 клеммных колодок, в том числе колодка заземления. Благодаря специальному потенциометру производится тонкая подстройка напряжения.
Блок питания Hongwei HW-12V-500W
Взглянем на другую модель с регулируемым выходным напряжением до 48 Вольт — HW-48V-500W. Внутри прибора встроена интеллектуальная система охлаждения, которая позволяет не превышать уровень пульсаций и шумов более 280 милливольт. Коэффициент полезного действия составляет более 88%.
Данные источники питания предназначены, прежде всего, для запитывания светодиодных лент, модулей и линеек, а мощности в 500 Ватт хватит для обеспечения энергией большого количества элементов одновременно.
Блок питания Hongwei HW-48V-500W
Источники питания AC/DC компании Mean Well
Конечно, отдельно стоит сказать про одного из самых крупных производителей, фирму Mean Well. Она производит настолько большой ассортимент блоков, светодиодных драйверов и преобразователей, что они просто не влезут в формат обзорной статьи, потому придется кратко о ключевых моделях.
Очень долгое время популярной была модель серии NES, как пример NES-350-24, также часто использовали модели серии RS, отличающейся повышенной надежностью. Но фирма Mean Well выпустила серию LRS, которая при такой же ширине и длине как у NES имеет меньше высоту, потому считается низкопрофильной. Изменения коснулись и «начинки», которая стала более современной, потому получилось сделать их компактнее.
Модели серии LRS выпускаются как с пассивным охлаждением, например, LRS-100-12, LRS-150-12 мощностью 100, 150 Ватт, так и с активным у LRS-350-12. При этом первое число обозначает мощность, а второе, выходное напряжение.
Источники питания AC/DC LRS-100-12, LRS-150-12, LRS-350-12
В продаже есть большое количество очень похожих БП под другими названиями, но что примечательно, часто они настолько похожи снаружи и внутри, что можно их даже перепутать. По большому счету другие производители копируют фирму Mean Well, качество обычно при этом немного ниже, но стоят они дешевле.
Примеры аналогов блоков питания фирмы Mean Well
Топ лучших блоков питания AC/DC – основные характеристики
Чтобы выбрать оптимальный прибор для преобразования переменного тока (AC) в постоянный ток (DC), мы отобрали для вас лучшие источники питания 12, 24 и 48 Вольт:
Лучшие блоки питания AC/DC напряжением 12 Вольт
Блок питания, 12В, 3А, 36ВтОсновные характеристики:
Выходное напряжение: 12 В
Выходной ток: 3 А
Мощность: 36 Вт
Защита от: перегрузки по току
Блок питания, 12В, 1А, 12ВтОсновные характеристики:
Выходное напряжение: 12 В
Выходной ток: 1 А
Мощность: 12 Вт
Защита от: перегрузки по току
Блок питания Hongwei HW-12V-500W (12В, 40А, 500Вт)Основные характеристики:
Выходное напряжение: 12 В
Выходной ток: 41,7 А
Мощность: 500 Вт
Защита от: перегрузки по току, короткого замыкания
Блок питания, 12В, 30А, 360ВтОсновные характеристики:
Выходное напряжение: 12 В
Выходной ток: 30 А
Мощность: 360 Вт
Защита от: перенапряжения, перегрузки по току, короткого замыкания
Блок питания, 12В, 15А, 180ВтОсновные характеристики:
Выходное напряжение: 12 В
Выходной ток: 15 А
Мощность: 180 Вт
Защита от: перегрузки по току, перегреваЛучшие блоки питания AC/DC напряжением 24 Вольт
Блок питания, 24В, 10А, 240ВтОсновные характеристики:
Выходное напряжение: 24 В
Выходной ток: 10 А
Мощность: 240 Вт
Защита от: перегрузки по току
Блок питания, 24В, 20А, 500ВтОсновные характеристики:
Выходное напряжение: 24 В
Выходной ток: 20 А
Мощность: 180 Вт
Защита от: перегрузки по току, короткого замыкания
Блок питания, 24В, 15А, 360ВтОсновные характеристики:
Выходное напряжение: 24 В
Выходной ток: 15 А
Мощность: 360 Вт
Защита от: перенапряжения, перегрузки по току, короткого замыканияЛучшие блоки питания AC/DC напряжением 48 Вольт
Блок питания Hongwei HW-48V-500W (48В, 10А, 500Вт)Основные характеристики:
Выходное напряжение: 48 В
Выходной ток: 10,4 А
Мощность: 500 Вт
Защита от: перенапряжения, перегрузки по току, короткого замыканияНу а под конец статьи стоит выделить основные моменты, которые надо учесть при выборе блока питания.
- Входное напряжение — для нормальных условий не имеет значения, для мест с нестабильной сетью лучше взять блок с широким диапазоном, но мощность их обычно ограничена на уровне 100-150 Ватт.
- Выходное напряжение — зависит от задачи, кроме того часто его можно немного подкорректировать.
- Выходной ток — не менее требуемого, можно больше, хуже нагрузке от этого не будет.
- Выходная мощность — лучше с запасом примерно на 20-30% в зависимости от производителя, особенно если предполагается длительная работа с полной нагрузкой.
- Охлаждение — предпочтительнее пассивное, но обычно мощность таких БП ограничена, кроме того они стоят больше. Из преимуществ, нет механических узлов, они гораздо меньше забиваются пылью.
- Производитель — Mean Well, Kejian, Sanpu, NeonPro, Fengshuo.
Относитесь к выбору блока питания ответственно, так как от этого зависит надежная, длительная работа ваших устройств.
