Диод Шоттки
Диод Шоттки относится к семейству диодов. Выглядит он почти также, как и его собратья, но есть небольшие отличия.
Простой диод выглядит на схемах вот так:
Стабилитрон уже обозначается, как диод с «кепочкой»

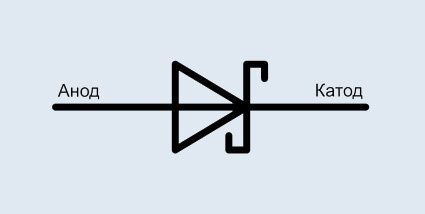

Диод Шоттки имеет две «кепочки»
Чтобы проще запомнить, можно добавить голову и ножки и представить себе человечка, танцующего ламбаду)
Обратное напряжение диода Шоттки
Итак, как вы помните, диод пропускает электрический ток только в одном направлении, а в другом направлении блокирует прохождение электрического тока до какого-то критического значения, называемым обратным напряжением диода.
Это значение можно найти в даташите
Для каждой марки диода оно разное
Если превысить это значение, то произойдет пробой, и диод выйдет из строя.
Падение напряжения на диоде Шоттки
Если же подать прямой ток на диод, то на диоде будет «оседать» напряжение. Это падение напряжения называется прямым падением напряжения на диоде. В даташитах обозначается как Vf , то есть Voltage drop.
Если пропустить через такой диод прямой ток, то мощность, которая будет на нем рассеиваться, будет определяться формулой:
Vf — прямое падение напряжение на диоде, В
Поэтому, одним из главных преимуществ диода Шоттки является то, что его прямое падение напряжения намного меньше, чем у простого диода. Следовательно, он будет меньше рассеивать тепло, или простым языком, меньше нагреваться.
Давайте рассмотрим один из примеров. Возьмем диод 1N4007. Его прямое падение напряжения составляет 0,83 Вольт, что типично для простого полупроводникового диода.
В настоящий момент через него проходит сила тока, равная 0,5 А. Давайте рассчитаем его рассеиваемую мощность в данный момент. P=0,83 x 0,5 = 0,415 Вт.
Если рассмотреть этот случай через тепловизор, то можно увидеть, что его температура корпуса составила 54,4 градуса по Цельсию.
Теперь давайте проведем тот же самый эксперимент с диодом Шоттки 1N5817. Как вы видите, его прямое падение напряжения составило примерно 0,35 В.
При прохождении силы тока через диод Шоттки в 0,5 А, мы получим рассеиваемую мощность P=0,5 x 0,35 = 0,175 Вт. При этом тепловизор нам покажет, что температура корпуса уже будет 38,2 градуса.
Следовательно, Шоттки намного эффективнее, чем простой полупроводниковый диод в плане пропускания через себя прямого тока, так как он обладает меньшим падением напряжения, а следовательно, меньше рассеивает тепло в окружающее пространство и меньше нагревается.
Прямое падение напряжения можно также посмотреть и в даташитах. Например, прямое падение напряжения на диоде Шоттки 1N5817 можно найти из графика зависимости прямого тока от падения напряжения на диоде Шоттки
В нашем случае если следовать графо-аналитическому способу, то мы как раз получаем значение 0,35 В
Диод Шоттки в ВЧ цепях
Также диоды Шоттки обладают быстрой скоростью переключения. Это значит, что мы можем использовать их в высокочастотных (ВЧ) цепях.
Итак, возьмем генератор частоты и выставим синус частотой в 60 Гц
Возьмем диод 1N4007 и диод Шоттки 1N5817. Подключим их по простой схеме однополупериодного выпрямителя
и будем снимать с них показания
Как вы видите, оба они прекрасно справляются со своей задачей по выпрямлению сигнала на частоте в 60 Гц.
Но что будет, если мы увеличим частоту до 300 кГц?
Ого! Диод Шоттки более-менее справляется со своей задачей, что нельзя сказать о простом диоде 1N4007. Простой диод не может справиться со своей задачей не пропускать обратный ток, поэтому на осциллограмме мы видим отрицательный выброс
Отсюда можно сделать вывод: диоды Шоттки рекомендуется использовать в ВЧ цепях.
Обратный ток утечки
Но раз уж диоды Шоттки такие крутые, то почему бы их не использовать везде? Почему мы до сих пор используем простые диоды?
Если мы подключим диод в обратном направлении, то он будет блокировать прохождение электрического тока. Это верно, но не совсем. Очень маленький ток все равно будет проходить через диод. В некоторых случаях это не принимают во внимание. Этот маленький ток называется обратным током утечки. На английский манер это звучит как reverse leakage current.
Он очень мал, но имеет место быть.
Проведем простой опыт. Возьмем лабораторный блок питания, выставим на нем 19 В и подадим это напряжение на диод в обратном направлении
Замеряем ток утечки
Как вы видите, его значение составляет 0,1 мкА.
Давайте теперь повторим этот же самый опыт с диодом Шоттки
Ого, уже почти 20 мкА! Ну да, в некоторых случаях это сущие копейки и ими можно пренебречь. Но есть схемы, где все-таки недопустим такой незначительный ток. Например, в схемах пикового детектора
В этом случае эти 20 мкА будут весьма значительны.
Но есть также еще один камень преткновения. С увеличением температуры обратный ток утечки возрастает в разы!
Поэтому, вы не можете использовать Шоттки везде в схемах.
Но и это еще не все. Обратное напряжение для диодов Шоттки в разы меньше, чем для простых выпрямительных диодов. Это можно также увидеть из даташита. Если для диода 1N4007 обратное напряжение составляет 1000 В
То для диода Шоттки 1N5817 это обратное напряжение уже будет составлять всего-то 20 В
Поэтому, если это напряжение превысит значение, которое описано в даташите, мы в итоге получим:
Применение диодов Шоттки
Диоды Шоттки находят достаточно широкое применение. Их можно найти везде, где требуется минимальное прямое падение напряжения, а также в цепях ВЧ. Чаще всего их можно увидеть в компьютерных блоках питания, а также в импульсных стабилизаторах напряжения.
Также эти диоды нашли применение в солнечных панелях, так как солнечные панели генерируют электрический ток только в светлое время суток. Чтобы в темное время суток не было обратного процесса потребления тока от аккумуляторов, в панели монтируют диоды Шоттки
В компьютерной технике чаще всего можно увидеть два диода в одном корпусе
При написании данной статьи использовался материал с этого видео
Диоды Шоттки: что это такое, чем отличается, как работает
Устройство получило свое название в честь Вальтера Шоттки, немецкого изобретателя и физика, открывшего квантовую зависимость, согласно которой внешнее электрическое поле принуждает покидать зону проводимости все свободные электроны. Впоследствии ученый был награжден медалью Хьюза за свою деятельность. Примечательно, что имея отношение к теоретической физике, данное открытие находит активное практическое применение.
Диод Шоттки является представителем полупроводниковых элементов, обладающих барьером и отличающихся малым падением напряжения при прямом введении компонента в электрическую цепь (от 0,2 до 0,4 вольт). Благодаря простоте конструкции, оперативной возобновляемости заряда, неприхотливости и большому значению тока утечки, барьерный диод активно используется в современной радиоэлектронике.
Отличия от обычного диода
Данный компонент пропускает электрический ток в одном направлении и не пропускает его в другом, как и другие классические диоды, но обеспечивает высокое быстродействие и малое падение напряжения при переходе.
Важнейшая особенность диода Шоттки – вместо привычного электронно-дырочного перехода применяется принцип контакта между металлическими и различными полупроводниковыми материалами, что положительно влияет на повышение рабочей частоты. Диффузная емкость и процесс рекомбинации не проявляются в области контакта, поскольку в так называемой переходной зоне отсутствуют неосновные носители заряда. Собственная емкость данного слоя при этом стремится к 0.
Таким образом, данные изделия являются СВЧ-диодами различного назначения:
- импульсными;
- лавинно-пролетными;
- смесительными;
- детекторными;
- умножительными;
- параметрическими.
Другая особенность заключается в том, что большая часть диодов Шоттки состоит из низковольтных и чувствительных к статическому напряжению моделей. Однако воспринимать это как категорический недостаток неверно, поскольку это дает возможность использовать данные средства для обработки радиосигналов малой мощности.
Наконец, такие изделия отличаются большей стабильностью при подаче электрического тока, чем прочие аналоги, поскольку в их корпус внедрены кристаллические образования (кремниевая подложка).
Как устроен диод Шоттки
Структура элемента включает в себя несколько частей:
- эпитаксиальный слой;
- подложка;
- охранное кольцо;
- металлическая пленка;
- барьер;
- внешний контакт.
Основа, как правило, изготавливается из кремния или арсенида галлия, но если требуется обеспечить схеме высокую устойчивость к изменению температурного режима, используется германий. В качестве материала для напыления применяется палладий, серебро, платина, вольфрам, алюминий или золото. Примечательно, что тыльная сторона полупроводника легируется сильнее. Уровень легирования и разновидность металла оказывают влияние на характеристики выпрямления.
Принцип работы основан на особенностях барьера. В полупроводнике, в контактной области, образуется слой, значительно обедненный электронами, но обладающий вентильными свойствами. Таким образом, появляется барьер для носителей заряда.
В зависимости от мощности существует несколько типов диодов Шоттки:
Исходя из конструктивных особенностей, различают виды для поверхностного или объемного монтажа, а также модули и выпрямительные аналоги. Выбирая выпрямительные компоненты, следует обращать внимание на показатели тока и напряжения, а также материал конструкции и способ монтирования. Также различают 3 вариации диодных сборок: модели с общим анодом, элементы с удвоением и тремя выводами, а также разновидности, которые имеют вывод с общего катода. Для всех типов действует ограничение допустимого обратного напряжения, величиной 1200 вольт.
Применение диодов Шоттки
Компоненты активно эксплуатируются в составе разных приборов и оборудования:
- компьютерная техника и бытовая электроника;
- силовые высокочастотные выпрямители;
- солнечные батареи и приемники излучения;
- радиоаппаратура и телевизионное оборудование;
- усилители звука и МОП-транзисторы;
- стабилизаторы и БП.
Изделия эксплуатируются везде, где требуется минимальное прямое падение напряжения. Популярность обусловлена преимуществами диодов Шоттки, которые позволяют восстанавливать обратное сопротивление электрического тока, стабилизировать напряжение, принимать на себя излучения, а также увеличить эффективность конечных приборов.
Несмотря на преимущества, такие приборы обладают недостатками. Но их всего два:
- в случае повышения температуры фиксируется значительное возрастание обратного тока;
- пробой необратим в случаях кратковременного превышения критического напряжения.
Существует три основные неисправности, которые могут произойти с диодами данного типа: обрыв, пробой и утечка (выявить сложнее всего). Диагностика осуществляется при помощи универсального тестера (мультиметр). Для получения точных результатов проверка потребует пайки и измерения обратного сопротивления. В случае использования типового тестера следует учитывать указанный показатель электрического тока.
Как маркируется диод Шоттки и обозначается на схемах
Зачастую диод Шоттки на схеме обозначается как обычный диод, а дополнительная информация о типе компонента указывается в спецификации.
Как правило, маркировка диодов Шоттки представляет собой набор символов, нанесенных на корпус изделия согласно международным стандартам. В зависимости от страны производителя маркировки могут различаться. В любом случае расшифровать код можно при помощи радиотехнических справочников.
В случае необходимости можно заменить стандартный диод можно аналогичным устройством с барьером – главное, чтобы совпадали параметры тока и напряжения. Но монтировать классическое изделие вместо барьерного аналога категорически не рекомендуется, поскольку из-за перегрева оно быстро выйдет из строя. Опытные радиотехники могут подобрать элемент с запасом по мощности, проанализировав всю схему.
Диод с барьером Шоттки. Его характеристики и как проверить
В большом семействе полупроводников есть так называемый диод Шоттки. Он назван по фамилии учёного Shottky, открывшего этот эффект. В радиоэлектронике занимает свою нишу благодаря своим параметрам. Что это за прибор и чем он отличается от обычных обсуждаем ниже.
Диоды Шоттки (Shottky) могут выглядеть так
Основные характеристики диодов
Для начала вспомним, что такое обычный диод и как он работает. Это полупроводниковый прибор, который стоит из двух зон. При определённых условиях через этот переход перемещаются электроны.
Устройство и обозначение диода
Основное свойство элемента — он пропускает ток в одном направлении, и не пропускает в другом. Диоды Шоттки имеет такие же характеристики, как и обычные. На некоторых заострим внимание поподробнее. Это падение напряжения, обратный ток, обратное напряжение, частота.
Диод Шоттки отличается от обычных кремниевых диодов
Диод Шоттки делают из кремния (Si), арсенида галлия (GaAs) и редко — на основе германия (Ge). Металл в соединении с полупроводником определяет многие параметры диода. Этим металлом, может быть, золото (Au), ралладий (Pd), платина (Pt), вольфрам (W) которые наносятся на полупроводники.
А также как и обычный диод соединение полупроводник-металл обладает односторонней проводимостью с рядом положительных, а также отрицательных качеств.
Вольт-амперная характеристика диода шоттки
Вольт-амперная характеристика диода Шоттки отличается от обычного полупроводникового большей нелинейностью.
Что дает использование соединения металл-полупроводник? Два положительных момента:
-
- Очень небольшое падение напряжения на прямом переходе — 0,2-0,4 В. Для кремниевого диода «среднее» значение этого параметра — 0,7 В. Правда, малое падение напряжения имеют только приборы с небольшим напряжением пробоя — до 100 В. Для более мощных это падение только чуть ниже, чем у кремниевых.
- Высокое быстродействие. То есть, он быстро меняет своё состояние. Переход из открытого состояния в закрытое и обратно происходит за очень короткий промежуток времени и определяется только барьерной ёмкостью. Их применяют в системах коммутации, где важна скорость реакции.
Что такое диод Шоттки и как он обозначается на схеме
Есть у них и минусы. При повышении температуры у них значительно возрастает обратный ток.
Второй недостаток — при превышении максимально допустимого обратного напряжения происходит необратимый пробой. То есть, прибор выходит из строя. Есть и ещё один минус — малое падение прямого напряжения только у диодов Шоттки с малым напряжением пробоя (до сотни вольт). У вариантов с более высоким напряжением потери сравнимы с кремниевыми.
Применение в электронике
Такие свойства, как быстродействие и малое падение напряжения позволяет использовать диоды Шоттки в высокочастотных схемах. Например, в силовых высокочастотных выпрямителях (до сотен килогерц), где они работают как высокочастотные выпрямители. Применяют их и в усилителях звука, так как по сравнению с обычными диодами они дают меньший уровень помех.
Если вы посмотрите на плату источника питания, точно увидите диод Шоттки
Ещё одна область применения — составная часть более сложных полупроводниковых приборов. Например, МОП — транзисторы, диодные сборки и силовые диоды со встроенным диодом Шоттки имеют лучшие характеристики.
Сфера применения изделий велика, но наиболее часто их применяют в блоках питания компьютеров. А также в схемах для модуляции света в приёмниках излучения, солнечных батареях.
Условное обозначение и характеристики
На схеме диод Шоттки имеет особое обозначение. Отличие от обычного состоит в том, что перекладина у треугольника имеет загнутые края. Не один, как у стабилитрона, а оба. И края эти загнуты в разные стороны. На рисунке приведено обозначение по ГОСТу.
Диод Шоттки на схеме: условное обозначение
Про характеристики уже говорили. Это три основных параметра:
- Падение напряжения при прямом переходе. Для диодов Шоттки оно ниже, чем у обычных кремневых. При мощности обратного пробоя до 100 В оно будет порядка 0,2-0,4 В (у кремниевых в среднем 0,6–07 В).
- Напряжение пробоя. Обычное значение — до 200 В, но есть и изделия с напряжением более 1000 вольт.
Параметры популярной серии диодов Шоттки 1N58**
Приведённые параметры — средние. Есть довольно серьёзный разбег и для каждого случая можно подобрать нужные характеристики по каждому из пунктов. Иногда ещё важен такой параметр, как скорость переключения (быстродействие).
Виды диодов Шоттки
В настоящее время в электронных устройствах обычно применяют именно этот тип диодов. Бывают следующих видов:
- Одинарные.
- Сдвоенные
- с общим анодом;
- с общим катодом;
Два варианта корпусов для сдвоенных диодов Шоттки
Сдвоенные диоды Шоттки (или диодные сборки) выполнены в одном корпусе, похожи на силовые ключи, имеют три вывода. Диоды в сборке имеют одинаковые или очень близкие параметры, так как выполняются в одном технологическом цикле.
Часто диоды Шоттки выглядят именно так, но есть еще и в виде обычных диодов и СМД варианты. Как видите, на пластиковых стоит обозначение связки двух диодов — с общим анодом
Деталь имеет обычный корпус в виде небольших цилиндров с двумя проволочными выводами. Катод помечен полосой.
Таблица названий и характеристик
Диоды Шоттки выпускаются определёнными сериями. Не так много производителей в мире, несколько десятков серий. В таблице собраны наиболее часто встречающиеся элементы отечественного и импортного производства (некитайского).
Отечественные диоды Шоттки Импортные диоды Шоттки U max, V Imax, А Тип 1N5817 20-25 1 Одинарный 1N5820 20-25 3 Одинарный КД269 А, АС 20-25 5 Одинарный/сдвоенный КД238АС 20-25 7,5 Сдвоенный КД270 А, АС 20-25 7,5 Одинарный/сдвоенный КД271 А, АС 20-25 10 Одинарный/сдвоенный КД272 А, АС SR1620 20-25 15 Одинарный/сдвоенный КД273 А, АС 20-25 20 Одинарный/сдвоенный 1N5818 30-35 1 Одинарный 1N5821 30-35 3 Одинарный КД638 А, АС 30-35 5 Сдвоенные КД238 А, АС 30-35 7,5 Сдвоенные 10TQ0.5 30-35 10 Одинарный 12TQ035 30-35 15 Одинарный 20TQ035 30-35 20 Одинарный SR5030 30-35 50 Сдвоенные 1N5819 40-45 1 Одинарный 1N5822 40-45 3 Одинарный КД638 АС SR540 40-45 5 Одинарный КД238 АС 6TQ045 40-45 7.5 Сдвоенные 10TQ045 40-45 10 Одинарный 12TQ045 40-45 15 Одинарный 20TQ045 40-45 20 Одинарный SR350 50 3 Одинарный КД269 Б, БС 50 5 Одинарный/сдвоенный КД270 Б, БС SR850 50 7.5 Одинарный/сдвоенный КД271 Б, БС 50 10 Одинарный/сдвоенный КД272 Б, БС 50 15 Одинарный/сдвоенный КД273 Б, БС 18TQ050 50 20 Одинарный/сдвоенный SR160 60 1 Одинарный SR360 60 3 Одинарный КД638 БС SR560 60 5 Сдвоенные КД636 АС SR1660 60 15 Сдвоенные КД637 АС 60 25 Сдвоенные КД269 В, ВС 50SQ080 75 5 Одинарный/сдвоенный КД270 В, ВС 8TQ060 75 7,5 Одинарный/сдвоенный КД271 В, ВС 75 10 Одинарный/сдвоенный КД272 В, ВС 75 15 Одинарный/сдвоенный КД273 В, ВС 75 20 Одинарный/сдвоенный 30CPQ80 75 30 Сдвоенные 11DQ09 90-100 1.1 Одинарный 31DQ10 90-100 3.3 Одинарный КД638 ВС 90-100 5 Сдвоенные КД269 Г, ГС 50SQ100 90-100 5 Одинарный/сдвоенный КД270 Г, ГС 8TQ100 90-100 7.5 Одинарный/сдвоенный КД271 Г, ГС 90-100 10 Одинарный/сдвоенный КД272 Г, ГС 90-100 15 Одинарный/сдвоенный КД273 Г, ГС 90-100 20 Одинарный/сдвоенный 30CPQ100 90-100 30 Сдвоенные КД638 ГС 150 5 Сдвоенные КД269 Д, ДС 150 5 Одинарный/сдвоенный КД638 ДС 150 5 Сдвоенные КД270 Д, ДС 150 7,5 Одинарный/сдвоенный КД271 Д, ДС 10CTQ150 150 10 Одинарный/сдвоенный КД636 БС 150 15 Сдвоенные КД272 Д, ДС 150 15 Одинарный/сдвоенный КД273 Д, ДС 150 20 Одинарный/сдвоенный КД637 БС 150 25 Одинарный/сдвоенный 30CPQ150, SF303 150 30 Сдвоенные UF4003, SF14 200 1 Одинарный SF24 200 2 Одинарный SF34, HER303 200 3 Одинарный КД369 Е, ЕС 200 5 Одинарный/сдвоенный КД638 ЕС 200 5 Сдвоенные КД270 Е, ЕС 200 7,5 Одинарный/сдвоенный КД271 Е, ЕС 200 10 Одинарный/сдвоенный КД272 Е, ЕС 200 15 Одинарный/сдвоенный КД638 ВС 200 15 Сдвоенные КД273 Е, ЕС 200 20 Одинарный/сдвоенный КД637 ВС 200 25 Сдвоенные SF304, 30EPF02 200 30 Одинарный UF4004. SF16 400 1 Одинарный SF26 400 2 Одинарный SF26, HER305 400 3 Одинарный КД640 А, АС 400 8 Одинарный/сдвоенный КД271 К, КС, К1 10ETF04 400 10 Одинарный/сдвоенный КД272 К, КС, К1 16CTU04 400 15 Одинарный/сдвоенный КД641 А, АС 400 15 Одинарный/сдвоенный КД636ГС 400 15 Сдвоенные КД273К, КС, К1 400 20 Одинарный/сдвоенный КД637ГС 30CPF04 400 25 (30) Сдвоенные КД640 Б, БС 500 8 Одинарный/сдвоенный КД640 Е, ЕС 500 8 Одинарный/сдвоенный КД271 Л, ЛС, Л1 500 10 Одинарный/сдвоенный КД272 Л, ЛС, Л1 500 15 Одинарный/сдвоенный КД640 Б, БС 500 15 Одинарный/сдвоенный КД640 Е, ЕС 500 15 Одинарный/сдвоенный КД273 Л, ЛС, Л1 500 20 Одинарный/сдвоенный UF4005, SF17 600 1 Одинарный SF27 600 2 Одинарный SF37, HER306 600 3 Одинарный HFA04TB60 600 4 Одинарный КД640 В, ВС HFA08TB60, HFA08pB60 600 8 Одинарный/сдвоенный КД271, М, МС, М1 10ETF06 600 10 Одинарный/сдвоенный КД636 ДС 600 12 Сдвоенные КД272, М, МС, М1 600 15 Одинарный/сдвоенный КД641В, ВС 600 15 Одинарный/сдвоенный КД273, М, МС, М1 600 20 Одинарный/сдвоенный КД637 ДС 600 25 Сдвоенные 30СPF06 600 30 Одинарный/сдвоенный 40EPF06 600 40 Одинарный 60EPF06 600 60 Одинарный КД640 Г, ГС 700 8 Одинарный/сдвоенный КД640 Г, ГС 700 15 Одинарный/сдвоенный UF4006, SF18 800 1 Одинарный SF28 800 2 Одинарный SF38, HER307 800 3 Одинарный КД636 ЕС 800 12 Сдвоенные КД637 ЕС 20ETF08 800 25 Сдвоенные UF4007, SF19 1000-1200 1 Одинарный SF29 1000-1200 2 Одинарный SF39, HER308 1000-1200 3 Одинарный HFA06TB120 1000-1200 6 Одинарный HFA08TB120, HFA06PB120 1000-1200 8 Одинарный 20ETF12 1000-1200 20 Одинарный 30ETF12 1000-1200 30 Одинарный/сдвоенный 60ETF12 1000-1200 60 Одинарный Для удобства они отсортированы по напряжению пробоя. Внутри группы прямой ток идет по возрастающей. Так удобнее ориентироваться.
Отличия в графическом изображении диода Шоттки и обычного
Некоторые из перечисленных супербыстрые: SF 17/18/19 в группе с высоким обратным напряжением (от 600 В). В группе с напряжением пробоя 400 В их несколько — всё по списку начиная от тока 8А. Такая же картина наблюдается с пробоем на 300 В. В этой группе почти все отличатся высоким быстродействием. Только три позиции (UF4003 и SF 24 и 34) имеют «нормальную» для диодов Шоттки скорость срабатывания. Она всё равно намного выше, чем у обычных кремниевых деталей.
Если проанализировать таблицу, можно заметить, что диоды с малым обратным током почти без исключений импортного производства.
Как проверить
Вообще, он проверяется как обычный диод. Проверка основана на том, что они в одном направлении пропускают ток и имеют малое сопротивление, во втором ток не пропускают и сопротивление имеют высокое — почти обрыв.
Чтобы проверить диод Шоттки мультиметром, переводим его в режим прозвонки. Прикладываем щупы к выводам проверяемой детали. В одном положении должно «звониться», поменяв щупы, должна получить обрыв. Если «звонится» и в любом положении щупов — переход пробит и диод неисправен. Но никакие другие характеристики мультиметром вы не проверите. Можно только сказать работает он или пробит, а также где анод и катод.
Можно проверить диод Шоттки имея обычный мультиметр. В обратном положении должен показывать «обрыв».
Где анод, а где катод? Анод там где положительный щуп, катод — где земляной при таком положении когда диод ток пропускает. В обычном исполнении (КД) катод там, где корпус имеет расширение.
Проверить исправность диода Шоттки вообще не проблема, если имеете универсальный тестер. В слоты вставляем ножки детали и нажимаем на кнопку тестирования. На экране должен высветиться символ диода и характеристики, которыми он обладает. Перечень характеристик зависит от модели измерителя, но падение напряжения на прямом переходе, напряжение пробоя и обратный ток должны быть обязательно. А ещё вам распишут, к какому слоту подключён анод, а к какому катод. Если он сдвоенный, то и общий коллектор/база будут прописаны.
Чем заменить
Заменить диод диодом Шоттки вполне возможно, лишь бы подходил по основным характеристикам, напряжение и ток. А вот обратная замена нежелательна. Дело в том, что Шоттки в силу своих характеристик, меньше греются. При такой замене он быстро выйдет из строя. Конечно если проанализировать схему, то можно подобрать аналог с запасом по мощности.
