Если напряжение меньше 160

Расчёт делителя напряжения

Резистивный делитель напряжения представляет элементарную схему для понижения напряжения. Состоять он может из двух или более элементов. Простейший делитель можно представить в виде двух участков цепи, которые называют плечами. Одно из них, которое располагается между положительной точкой потенциала и нулевой, — верхнее, а другое, между отрицательной и минусовой, — нижнее.

Такая схема используется для снижения напряжения как в постоянных, так и переменных цепях. Суть процесса заключается в следующем.

На резистивную схему от источника питания подаётся напряжение U.
Через резисторы последовательного участка цепи, образованного резисторами R1 и R2, начинает протекать ток.
В результате на каждом из них выделяется какое-то количество энергии, т. е. возникает падение напряжения.

Сумма напряжений на всём размахе линии равняется значению разности потенциалов источника питания. В соответствии с формулой: U = I*R падение напряжения прямо пропорционально силе тока и величине сопротивления. Учитывая, что ток, протекающий через резисторы, одинаковый, справедливыми будут формулы U1 = I*R1 и U2= I*R2.

Тогда общее падение напряжение на участке будет равно U = I *(R1+ R2). Исходя из этого можно найти силу тока: I = U /(R1+ R2). Используя эти два выражения, можно получить окончательные формулы для расчёта падения напряжения на каждом элементе:

U1 = R1*U/(R1+R2);
U2 = R2*U/(R1+R2).

Практическое применение такого делителя очень распространено из-за несложности реализации понижения напряжения. Например, пусть источник питания выдаёт 12 В, а на нагрузку необходимо подать 6 В, при этом её сопротивление составляет 10 кОм. Для решения такой задачи рекомендуется использовать резисторы, сопротивление которых в десять раз меньше нагрузочного значения, поэтому, приняв R 1 = 1 кОм и подставив все известные значения в формулу напряжения на резисторе, получится, что 6 = R 2*12 (1000+ R 2) отсюда R 2 = 1 кОм.

Теперь, зная все величины, можно проверить верность расчёта. Падение разности потенциалов на первом элементе высчитывается как U 1 = 1000*12/(1000+1000) = 6 В, а общее напряжение — Uобщ = U 1+ U 2 = 12 В, что соответствует значению источника питания.

Следует отметить, что использование резисторов для понижения используется только при маломощных нагрузках, так как часть энергии превращается в тепло, а коэффициент полезного действия (КПД) очень низкий.

Причины пониженного напряжения с сети

Аварии в сетях электроснабжения. Не всегда аварийные ситуации приводят к полному отключению потребителей, случаются и такие, когда напряжение на участках сети понижается ниже допустимых пределов.
Перегрузки сети. Происходят в районах по соседству с промышленными объектами. В спальных районах перегрузки возникают в жаркие дни из-за массового использования устройств кондиционирования и вентиляции и в холодные – из-за подключения обогревателей.
Нарушение контактов в электрощитах. Увеличение сопротивления в месте контакта приводит к нагреву, что еще больше увеличивает его сопротивление. И так – до полного обрыва.
Использование мощных электроприемников в сетях, не рассчитанных для их работы. Сварочный аппарат, работающий у соседей, вызывает понижение напряжения, так как сечение проводов сети не рассчитано на потребляемый им ток.
Не соответствие электропроводки существующей нагрузке. В старом жилом фонде проводка не рассчитана на подключение такого количества современных бытовых проборов, используемых теперь повсеместно.
Проектные ошибки. Например, при подключении коллективных автостоянок в целях экономии сечение кабелей занижают. При подключении мощных потребителей увеличенное сопротивление кабельной линии гасит часть напряжения и до абонента доходит его пониженное значение.

Как повысить напряжение в сети до 220 вольт

Если вы написали заявление в компанию о недостаточном напряжении в сети и компания никак не реагирует и не проводит замену трансформатора на более мощный, а так же не меняет магистраль проводов на более мощное сечение, то вам придется устранять эту проблему самостоятельно.

Поставщики электричества устраняя недостаточное напряжение сети сталкиваются с очень большими затратами и идут на это неохотно.

Увеличить или понизить напряжение можно и самостоятельно. Повышающий фактор всегда могут сыграть дополнительные установки, но при подключении на повышение придется приобрести немало документов, поэтому не многие решаются усилить подачу самостоятельно, это касается и той ситуации, когда напряженка высокая и ее нужно понизить. Иногда, лучший вариант – это жалоба и напряг специалистов.

Одним вариантом решения проблемы с недостаточным напряжением является подвод к дому трех фаз, но для этого вам необходимо получить разрешение в энергосбыте.

Если вы получили такое разрешение, то на вводе в дом ставим переключатель фаз и при нужде используем не загруженную.

Еще несколько вариантов решения проблемы с недостаточным напряжением в сети, а именно:

1. Проводим монтаж на вводе в дом стабилизатора напряжения, но не забывайте, то, что если напряжение будет меньше 160 вольт, то в этом случае он бесполезен. Качественный стабилизатор стоит очень дорого и если по вашей улице установят десяток стабилизаторов, то сеть упадет до предела, и он не будет эффективным.2. Выполняем установку повышающего трансформатора с подобными параметрами. Вся проблема в том, что такой трансформатор будет выдавать необходимое напряжение, если на линии оно будет не достаточным, но если напряжение на линии нормализуется, то он поднимет его до 260 вольт и до высшего придела и все бытовые приборы просто сгорят. Для избегания такой ситуации необходимо установить реле, которое разорвет цепь при достижении предела.3. Также можно установить дополнительное заземление на вводе в дом. С такой установкой понижается сопротивление нуля и проводки в целом. Но такой способ повышения напряжения в сети очень опасный. Есть вероятность, что при ремонте можно перепутать этот провод с фазой и получить короткое замыкание сети, но это не самое опасное. Самое опасное если обрыв произойдет в подстанции и напряжение может пойти через этот кабель и этим самым повлечет за собой серьезные проблемы.4. Для собственного дома идеальным вариантом будет установка преобразователя энергии с накопителем. Это самый радикальный вариант.

Преобразователь с накопителем дает возможность получать нормальное напряжение сети в случае отключения электричества. Работает он по принципу бесперебойника для компьютера, но при этом имеет мощность от 3 до10 кВт. Также он может быть подключен к дизельному генератору, который начинает работать после отключения электроэнергии.

Результат понижения напряжения

Распространено явление, когда входное напряжение определяется ниже установленной нормы. Проседание по длине кабеля возникает по причине прохождения высокого тока, который вызывает увеличение сопротивления. Также потери возрастают на линиях большой протяженности, что характерно для сельской местности.

Согласно нормативам, потери от трансформатора до самого удаленного участка должны составлять не более 9%. Результат отклонения параметров от нормы может быть следующим:

сбой работы энергозависимых установок и оборудования, осветительных приборов;
выход электроприборов из строя при низких показателях напряжения на входе;
снижение вращающего момента при пуске электродвигателя или компрессорной установки;
пусковой ток приводит к перегреву и отключению двигателя;
неравномерная токовая нагрузка в начале линии и на удаленном конце;
осветительные приборы работают вполнакала;
потери электроэнергии, недоиспользование мощности тока.

Низкое напряжение в сети: почему это происходит

Пониженное или слабое появление нагрузки электросети для частного дома это не редкость. Так же очень часто не хватает мощности для дачи. Этот факт доставляет много неудобств, не говоря о том, что человек не может воспользоваться помощью стиральной машины.

Что делать в такой ситуации, куда позвонить, пожаловаться, а самое главное как самостоятельно проверить качество электросети?

Недостаточное напряжение в сети является крайне неприятной ситуацией, но с ней сталкиваются практически все. Если освещение плохое и лампочка обозначает только свое присутствие, то это далеко не большая проблема.

Хуже будет, когда стирка не возможна, кипячение воды нереально, никак не приготовить еду на электрической печке или работа холодильника проходит с перебоями.

Такое часто случается при напряжении в сети меньше чем 180 вольт. Если все работает при таком напряжении, то это не очень хорошо влияет на приборы и процесс работы проходит более длительное время.

Выделим несколько основных причин низкого напряжения:

Сечение кабеля, который входит в дом неправильное;

Подключение выключателя выполнено не правильным образом;

Трансформатор подстанции перезагружается или частично вышел из строя;

Сечение магистральной линии маленькое;

Это были перечислены самые распространенные причины. Если вы поняли что причина низкого напряжения в вашем доме такая как в 1-ом, 2-ом или 6-ом пункте, то исправление причины можно выполнить самостоятельно.

Если вам подходят остальные 3 причины или одна из них, то вам стоит обратиться в обслуживающие станции.

Внешние признаки понижения напряжения

Резкое или плавное изменение яркости ламп накаливания.
Внезапные отключения бытовой техники: телевизоров, компьютеров, стиральных машин.
Гудение компрессора холодильника и его нагрев.
Переход UPS на работу от аккумулятора, о чем он сообщает прерывистым звуковым сигналом.
Не нормальное поведение бытовой техники.

Наименьшее напряжение в сети соответствует вечернему времени, когда начинается активное использование бытовой техники. В сельской местности — это время приезда дачников, то есть выходные и праздничные дни.

Если Вам показалось, что напряжение в сети понижено – отключите от сети всю бытовую технику и проверьте величину напряжения в ней. Если нет под рукой вольтметра или мультиметра, а ситуация регулярно повторяется – обратитесь в энергоснабжающую организацию с жалобой.

Защита от пониженного напряжения в доме

Понижения напряжения в сельской местности – частое явление. Особенно в местах, где строительство только начинается, а питание берется от существующей подстанции, и без того перегруженной. Чтобы уберечь технику от поломки используются три варианта:

1. Установка реле напряжения. Недостаток – при длительных перепадах напряжения придется сидеть без электричества до тех пор, пока перепады не закончатся. При наличии компьютера этот метод не защищает от потери информации.

2. Установка стабилизатора напряжения для электрооборудования всего дома. Это эффективно и экономически оправдано в случае, когда напряжение ниже нормы или колебания величины происходят постоянно. При выборе модели стабилизатора учитывается количество фаз питающей сети и максимальная нагрузка потребителей в доме.

Стабилизатор напряжения

3. Установка ИБП для компьютерной техники и части устройств, для которых не желательны резкие перебои в электропитании. К ним относятся телевизионная техника и спутниковый тюнер. При понижении величины напряжения ниже допустимого ИБП переключится на аккумуляторы и звуковым сигналом предупредит об этом. Услышав сигнал, можно принять меры по отключению оставшихся потребителей от сети. Это – дешевый метод защиты, так как применение ИБП для компьютера желательно при использовании любого метода защиты от пониженного напряжения.

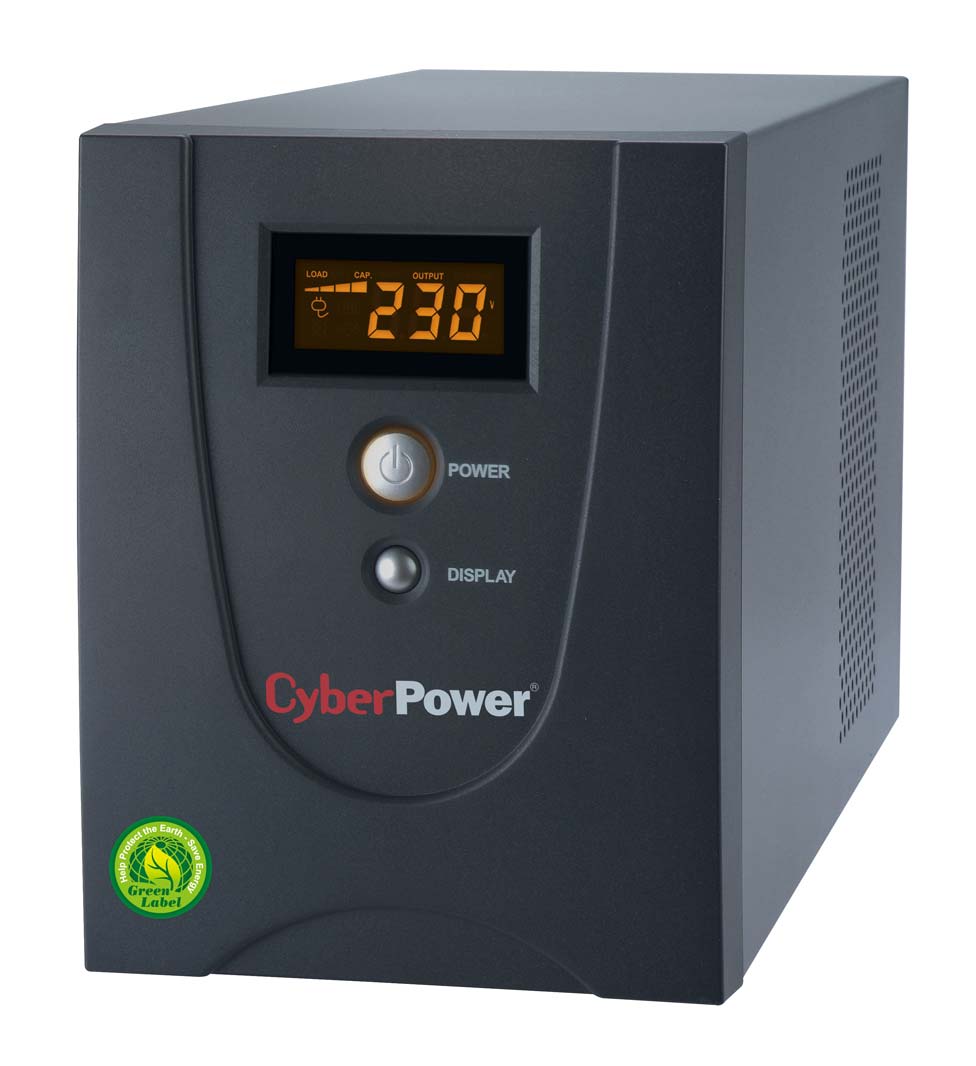

Источник бесперебойного питания

Как уменьшить падение напряжения и снизить потери в кабеле

Можно снизить количество потерь, уменьшив сопротивление на всем участке электросети. Экономию дает способ повторного заземления нуля на каждой опоре линии электропередач.

Стоимость электроснабжения линией большой протяженности, выбранной по допустимому падению напряжения, больше выбора, выполненного по нагреву кабеля. Все же есть возможность снизить эти расходы.

Усилить начальный потенциал питающего кабеля, подключив его к отдельному трансформатору.
Добиться постоянных величин напряжения в сети можно с помощью установки стабилизатора возле нагрузки.
Подключение потребителей с низкими нагрузками 12–36 В выполняют через трансформатор или блок питания.

Снизить расходы увеличением сечения питающего кабеля. Но этот метод потребует больших финансовых вложений.
При разработке линий энергоснабжения следует выбирать максимально короткий путь, так как прямая линия всегда короче ломаной.
При снижении температуры сопротивление металлов уменьшается. Вентилируемые кабельные лотки и другие конструкции снижают потери в линии.
Уменьшение нагрузки возможно, если есть много источников питания и потребителей.

Экономию дает должное содержание и профилактика электросетей – проверка плотности и прочности контактов, использование надежных клеммников.

Что делать, если напряжение в сети частного дома всего 160 — 180 вольт?

Проблематика низкого напряжения в питающей сети достаточно часто встречается в частных домах. Если вольтметр выдает показатель всего 160-180 В, большинство бытовых и осветительных приборов испытывают серьезные проблемы в работе. Если электричество с подобными параметрами подать на обычную лампу накаливания, вместо полноценного света она всего лишь «обозначит» нить накаливания.

Кто ответственен

Хорошее качество электрической энергии на вводе в домовладение является обязанностью поставляющей компании. Согласно нормативам, граница ответственности между потребителем и поставщиком пролегает в точке коммутации воздушной линии и домовой сети. При фиксации низкого напряжения важно понять, кто именно должен решать эту проблему. В тех случаях, когда недостаток нормы присутствует на самой ВЛ, то ответственность несет энергоснабжающая компания. Однако если поступающее по общим воздушным линиям электричество имеет нормальные параметры, то причину стоит искать на вводе. В такой ситуации ответственность несет потребитель. Проведение замеров на опоре ВЛ на участке коммутации требует соответствующего навыка и оснащения. Доступ к подобного рода процедурам имеет только персонал организации, обеспечивающей поставку электричества. Определить причину просадки можно и другими способами. Если соседи, подключенные к той же фазе, не сталкиваются с подобной проблемой, это гарантировано указывает на техническую неисправность внутренней линии. Основанием для подобных выводов также может служить отсутствие просадки до коммутации любых электрических приборов в доме. То есть при отключенном вводном автомате вольтметр фиксирует нормальный показатель напряжения, а при включении электрочайника или духовки наблюдаются серьезные проблемы с их работой из-за значительной просадки.

Напряжение просаживается в зоне ответственности хозяина дома

Недостаток сечения вводного провода по отношению к его длине. Подобное положение вещей провоцирует падение напряжения. При критических нагрузках разница параметров бывает очень существенной.
Слабый контакт в электрической цепи, что создает дополнительное сопротивление на линии. В данном случае срабатывает закон Ома, когда на этом участке наблюдается резкое падение напряжения. Недостаток этих вольтов приводит к сбоям работы электрического оборудования.

При снижении напряжения часто происходит выделение тепловой энергии. В первом случае особых проблем не будет, т. к. нагревание провода происходит на всей его протяженности. В ситуации с некачественным контактом выброс тепла локализируется на ограниченном участке: иногда это можно наблюдать даже визуально. Из-за перегревания контакта его качество будет гарантированно ухудшаться, из-за чего ввод либо выйдет из строя, либо произойдет возгорание проводки.

Способы решения

Если проведенные исследования подтвердили, что причиной недостатка напряжения в домовой сети являются проблемы на ответвлении ЛЭП в частный дом, хозяевам предстоит действовать самостоятельно. Существует несколько способов исправить положения, в зависимости от конкретной причины.

Рекомендуемый алгоритм инспекции:

Чаще всего проблема кроется в плохой коммутации общей ЛЭП и домовой линии. Необходимо проверить, каким образом выполнено это соединение. Использование традиционной скрутки почти гарантировано приводит к проблемам в эксплуатации всей трассы. Дело в том, что переходное сопротивление скрутки под воздействием атмосферных факторов постепенно увеличивается. Защита от пожара проводки в таком случае обеспечивается только хорошей вентиляцией на открытом воздухе. Проблема усугубляется, если при помощи скрутки коммутируются провода из меди и алюминия, что запрещено действующими нормативами.
При наличии на точке коммутации сертифицированных зажимов исследованию подвергаются их корпуса. Наличие механических повреждений и следов оплавления наверняка указывают на слабое качество электрического контакта. Чтобы проверить работоспособность зажима, в сеть подключают предельную нагрузку. Для этого достаточно активировать максимальное число электрических приборов в доме. Если в таком режиме под корпусом зажима наблюдаются искры, появляется дым и происходит нагревание, то делается вывод о неисправности зажима (его нужно поменять).
Неисправность может таиться в верхних зажимах вводного автомата. При таком положении вещей искры обычно наблюдаются непосредственно в вводном щите. На корпусе автоматического выключателя, как правило, есть следы оплавления. Это указывает на необходимость установки нового автоматического выключателя.

Напряжение понижается в зоне ответственности снабжающей компании

Может показаться, что решить такую проблему достаточно просто: достаточно совместно с соседями составить обращение, после чего поставщик электроэнергии быстро устранит неисправность. Однако на практике такое развитие ситуации встречается редко.

Типичные причины просадки напряжения в сети ЛЭП:

излишние нагрузки на трансформатор подстанции;
малое сечение проводов;
неправильное распределение загрузки трансформаторных фаз («перекос»).

В первых двух случаях найти проблему просто, а устранить достаточно сложно. Для этого приходится ставить новый трансформатор или заниматься переоборудованием ЛЭП. Что касается выявления третьей причины, то сделать это очень непросто. Причина — нестабильность сетевых нагрузок. Большинство современных подстанций комплектуется качественной релейной защитой. Как показывает практика, из-за банальных перегрузок напряжение может падать только в допотопных сетях (садоводства, отделенные населенные пункты и т. п.).

Исходя из этого, доказать недостаток мощности трансформатора или перекос нагрузок в дискуссии с Поставщиком практически нереально. Наличие перегрузок и перекосов обычно имеет эпизодический характер, поэтому такой аргумент, при желании, нетрудно опровергнуть. Как результат, энергетическая компания не очень спешит устранять проблему. Составление жалобы является обязательной процедурой, однако шансы на позитивных исход тяжбы достаточно малы.

Поэтому потребителям в любом случае придется предпринимать определенные действия:

получить разрешение на заведение в дом всех трех фаз;
оснастить ввод автоматическим переключателем, активируя самую незагруженную в данный момент фазу с напряжением в районе 220 В;
если разрешение не дадут, периодически менять фазу силами специалистов эксплуатирующей организации (они имеют доступ к подстанции).

При этом следует понимать, что подобные меры не в состоянии радикально изменить ситуацию.

Малое сечение проводов ЛЭП

Просадка напряжение из-за малого сечения проводов ЛЭП встречается достаточно часто, в т. ч. в сетях частных домов в черте города. Это происходит из-за того, что еще 30-40 лет назад для организации общих линий применялись дешевые материалы. Обычно для этого использовали сталь-алюминиевые провода АС сечением 16 мм 2 . Стальная составляющая сообщает проводнику увеличенные несущие характеристики, при заметном уменьшении проводимости. Кроме того, показатель сечения 16 мм 2 нельзя считать большим, а проводимость алюминия достаточно посредственна.

В то время, когда применялись такие провода, мощных электрических приборов в частных домах почти не было. Поэтому ЛЭП на базе АС-16 достаточно хорошо выполняли свои функции. Когда на месте небольших домиков стали появляться роскошные особняки с электрическим бойлерным отоплением, ситуация кардинально изменилась. Даже при условии, что трансформаторная подстанция справляется, провода данного типа в режиме больших нагрузок провоцируют снижение напряжения.

На то, что проводники ЛЭП имеют недостаточное сечение или мощность трансформатора на подстанции слишком маленькая, указывают нормальные показатели напряжения в ночное время и пониженные — в вечернее. При этом важно понимать, что эти две причины дополняют друг друга. Так, на тонкие провода ЛЭП обычно ставят маломощный трансформатор.

Решение проблемы такого рода требует значительных финансовых трат. Стоимость только одного трансформатора — примерно миллион рублей (точная цена зависит от мощности прибора). К дорогим «удовольствиям» относят также реконструкцию ЛЭП с применением СИП. Теперь становиться понятным, почему энергосбытовые организации не очень спешат реагировать на жалобы домовладельцев.

Как решить проблему низкого напряжения частным образом

Среди рядовых пользователей наибольшей популярностью пользуются следующие варианты самостоятельного устранения просадок напряжения:

Оснастить ввод в дом стабилизатором напряжения. По мнению специалистов, такой шаг будет совсем эффективным при просадке до 160-180 В. Сразу следует сказать, что качественный стабилизатор с подходящими параметрами обойдется не дёшево. Кроме того, если не устранить проблему с проводкой стабилизатор ещё просадит напряжение из-за возросшего тока на входе. Если проблема с сетью в поселке и подобным образом поступит еще десяток пользователей, падение сети будет очень значительным.
Установить на вводе трансформатор повышающего типа. Такая мера также малоэффективна по причине нестабильности просадки напряжения. К примеру, в сеть включили оборудование с коэффициентом трансформации от 160 до 220 В. В случае нормализации напряжения приходящего тока напряжения в домовых розетках может достигать 300 В. Это гарантировано приведет к перегоранию всех лампочек и бытовых устройств.
Укомплектовать ввод дополнительным заземлением. Как правило, его подключают к нулевому проводу. Суть метода в том, что ЛЭП выполняет функцию прямого фазного и обратного нулевого проводника. Даже при недостаточности сечения с помощью заземления нуля можно снизить его сопротивление. Таким образом будет уменьшено сопротивление всей линии. Чтобы все работало, в ходе ремонтных мероприятий на любом участке проводки важно не перепутать местами ноль и фазу. Если это произойдет, фаза спровоцирует короткое замыкание.

Также существует вероятность повреждения рабочего нуля на ЛЭП. После этого заземляющий контур примет на себя нагрузку от всех рабочих токов: последствия такого явления предсказать трудно. Как минимум, перегорит заземляющее устройство.

В первую очередь стоит устранить проблемы от столба и до распределительных устройств в щитке и потом установить качественный стабилизатор напряжения.

В качестве вывода следует признать, что все попытки самостоятельного устранения просадки напряжения в домовой сети по причине недостатка мощности трансформатора подстанции или малого сечения проводки ЛЭП имеют вопросительный эффект. Выход один — нужно составлять совместное с соседями обращение к энергосбытовой компании и готовиться к определенным финансовым затратам.

Напряжение в частном доме 160 — 180 вольт. Что делать?

Низкое напряжение в сети – это проблема, характерная для домохозяйств в частном секторе. 160-180 вольт – такого напряжения недостаточно для работы большинства бытовых электроприборов и светильников. Даже простейшая лампа накаливания при чрезмерно низком напряжении уже не светит, а просто «обозначает» свою нить накаливания нежно-малиновым цветом.

Прежде всего, следует помнить, что поставщик электроэнергии обязан обеспечить качество этой электроэнергии на вводе, то есть, на границе ответственности между абонентом и поставщиком. По факту наиболее часто граница ответственности располагается в точке подключения ответвления ВЛ к частному дому.

Поэтому принципиальное значение имеет вопрос: в пределах чьей зоны ответственности имеется проблема? Если на самой ВЛ напряжение такое же низкое, то отвечает за это энергоснабжающая организация (правление садоводства, «Энергосбыт» и т. д.) Но если там напряжение в порядке, то проблемным участком является ввод, а это уже находится на совести потребителя.

Произвести измерения на опоре ВЛ в точке подключения ответвления практически совсем не просто, да и небезопасно. Производить такие работы могут только квалифицированные сотрудники организации-поставщика электроэнергии.

Например, если проблемы с напряжением имеются только у вас, а соседи, подключенные к вашей же фазе, никаких неудобств не испытывают, то это достаточно ясно указывает на то, что техническая проблема находится именно на вашем ответвлении.

Еще одним характерным признаком проблем именно на вашем вводе может быть отсутствие просадки до включения каких либо электроприборов в именно в вашем доме. То есть, если выключен вводной аппарат – напряжение на вводе полноценное, а если работают одновременно плита, чайник и пылесос, то работать они уже практически не могут, так как просадка очевидна и заметна даже без использования специальных приборов.

Просадка напряжения в пределах границы ответственности домовладельца

Если просадка напряжения происходит именно на вашем ответвлении, то вероятны такие варианты:

1. Сечение вводного проводника недостаточно при имеющейся длине. На слишком тонких проводниках происходит падение напряжения, которое в случае предельной нагрузки может быть весьма значительным.

2. В цепи ответвления имеется плохой контакт, который играет роль дополнительного сопротивления. На этом сопротивлении в соответствии с законом Ома происходит падение напряжения. Этих-то вольтов, «пропадающих» на плохом контакте, может и не хватать.

Потерянные вольты становятся причиной выделения тепла. В первом варианте это не так уж и критично, поскольку вводной проводник греется по всей длине равномерно. А вот при наличии второго варианта плохой контакт будет греться. И весьма интенсивно, вплоть до того, что место нагрева будет видно невооруженным глазом. Нагрев будет способствовать дальнейшему ухудшению контакта, а итогом станет либо полная неработоспособность ввода, либо, в худшем случае, пожар.

Если вы выяснили, что падение напряжения в доме вызвано проблемами в вашем ответвлении ЛЭП, то следует предпринять следующие действия:

1. Критически оценить состояние контактов. Это, в первую очередь, касается места соединения магистральной ЛЭП и вашего ответвления. Как выполнено это соединение? Если при помощи обыкновенной скрутки, то весьма вероятно, что здесь и кроется проблема: переходное сопротивление такого контакта, расположенного под открытым небом, растет неуклонно, а от возгорания спасают только практически идеальные условия охлаждения. Особенно все это актуально в том случае, если скруткой соединяются алюминиевый магистральный и медный ответвительный проводники. К сожалению, такое тоже бывает.

Если же ответвление выполнено при помощи сертифицированных зажимов, то необходимо обратить внимание на состояние корпусов этих зажимов. Оплавление и другие повреждения корпуса зажима могут свидетельствовать о проблемах с электрическим контактом. Убедиться в наличии этих проблем можно, включив в сети предельную нагрузку (как можно больше электроприемников) и произведя нехитрые наблюдения. Если внутри зажима происходит искрение, испускается дым и явно повышается температура, то зажим одназначно является причиной просадки напряжения и подлежит замене.

2. Еще одним местом проблемного контакта могут стать верхние зажимы вводного коммутационного аппарата (чаще всего автомата). В этом случае искрение может исходить прямо из вводного щита, а корпус автоматического выключателя будет иметь признаки оплавления. Тогда вводной аппарат необходимо заменить.

Просадка напряжения в пределах границы ответственности энергосбытовой компании

На первый взгляд, кажется, что этот случай простейший: скооперировались с соседями, написали жалобу – и пожалуйста. Поставщик обязан обеспечить качество поставляемой электроэнергии по закону.

Однако по факту все гораздо сложнее. Пониженное напряжение в сети ЛЭП может быть связано с такими обстоятельствами:

1. перегрузка трансформатора подстанции,

2. недостаточность сечения проводников ЛЭП,

3. «перекос», то есть неравномерная загрузка фаз трансформатора.

Первые две причины нетрудно диагностировать, да непросто устранить: требуется либо замена трансформатора, либо реконструкция ЛЭП. К тому же нагрузка в сети не отличается стабильностью, а значит, и с третьей причиной тоже не все однозначно. Здесь следует отметить, что сегодня на большинстве подстанций исправно работает релейная защита. А это значит, что просадка напряжения из-за банальной перегрузки характерна лишь для некоторых садоводств и глухих поселений.

Обоснование того, что мощность трансформатора недостаточна, или что нагрузка по фазам распределена неравномерно, будет практически невозможно найти. Сейчас имеется перегрузка или перекос, а через полчаса его уже может не быть. Соответственно, и просадка напряжения тоже носит нестабильный характер, а потребители остаются один на один со своей проблемой.

Писать «бумагу» в адрес энергосбытовцев в подобной ситуации, конечно, надо. Но предпринимать какие-то шаги самостоятельно все равно придется. Как вариант – в подобном случае можно добиться разрешения от сбытовой компании и завести в дом все три фазы. Далее можно установить на вводе автоматический переключатель фаз и всегда пользоваться только наименее загруженной в текущий момент фазой, напряжение в которой будет близко к 220 вольт.

При отсутствии такого разрешения от Энергосбыта можно производить периодическую «смену фазы» при участии электриков эксплуатирующей организации, которые обеспечат необходимое отключение на подстанции. Но надо отметить, что такие действия едва ли радикально решат вопрос.

Недостаточность сечения проводников ЛЭП относительно часто становится причиной просадки напряжения, причем не только в садовоствах, но и в частном секторе в черте города. Дело в том, что пару десятков лет назад эти линии выполнялись самыми дешевыми проводами. Наиболее распространенными были сталеалюминиевые провода АС сечением 16 кв. мм. Сталь обеспечивает этому проводу повышенные несущие способности, но существенно снижает проводимость. И это при том, что сечение 16 кв. мм. итак не особенно велико, а сам алюминий не отличается высокой проводимостью.

На том историческом этапе, когда даже электрическая плита имелась не в каждом частном доме, а других мощных электроприемников дома вообще не держали, ЛЭП из проводов АС-16 было вполне достаточно. А сегодня на месте прежних маленьких домиков возводятся целые дворцы. Причем все чаще отдается предпочтение электрическому бойлерному отоплению. Разумеется, потребление электроэнергии возрастает в разы. И даже если трансформатор на подстанции справляется, или его заменили, то на тонких проводах при больших токах происходит значительное падение напряжения.

Характерным признаком недостаточности сечения проводов ЛЭП или мощности трансформатора подстанции является нормальное напряжение ночью и неизменная просадка в вечернее время. Но стоит заметить, что эти две проблемы зачастую «ходят рука об руку».

Где слабые провода ЛЭП – там и маломощный трансформатор. А устранить проблемы мешает необходимость больших капиталовложений. Один трансформатор стоит около миллиона рублей, в зависимости от его мощности. Вдобавок реконструкция ЛЭП с использованием СИП тоже «встанет в копеечку».

Вот по этим причинам энергосбытовые компании, администрации садоводств и поселков могут хранить молчание годами даже при наличии явных проблем.

Известны такие способы частного решения проблемы низкого напряжения в сети:

1. Установка на свой ввод стабилизатора напряжения. Если честно, эта мера в случае просадки до 160-180 вольт сомнительна. Во-первых, стабилизатор такой глубокой стабилизации и подходящей для домовладения мощности будет стоить очень дорого. А во-вторых – десяток таких стабилизаторов в сети ЛЭП – и сеть буквально падает на колени, откуда ее уже не поднять никаким стабилизатором.

2. Установка повышающих трансформаторов напряжения на вводе. Это тоже совсем не подходит. Положим, поставили мы трансформатор, подобрав коэффициент трансформации со 160 до 220 вольт. А утром напряжение в сети пришло в норму, и вместо 220 в розетках стало 300 вольт. Сгорают все приборы и лампочки. Ведь проблема с просадкой напряжения состоит и в том, что просадка эта почти никогда не бывает стабильной.

3. Установка дополнительного заземляющего устройства на вводе. Разумеется, на нулевой рабочий проводник. Смысл здесь в том, что линия ЛЭП – это прямой проводник (фаза) и обратный (ноль). Сечение может быть недостаточным у обоих, но, заземлив нулевой проводник, можно уменьшить сопротивление рабочего нуля и в целом сопротивление линии тоже понизится. Однако такая мера тоже чревата. Прежде всего, тем, что во время ремонта на любой точке линии электрики могут попутать местами ноль и фазу.

В подобном случае заземленная фаза станет причиной короткого замыкания. Другой вариант – обрыв рабочего нуля на ЛЭП. Тогда все рабочие токи пойдут через ваше заземляющее устройство, что может привести к труднопредсказуемым результатам. В лучшем случае заземляющее устройство просто выйдет из строя.

По итогу придется признать, что не существует самостоятельного радикального решения проблемы просадки напряжения из-за слабого трансформатора подстанции или слишком тонких проводов ЛЭП. Один в поле – не воин. Необходимо объединяться с соседями, составлять обращение в адрес энергосбытовой организации и быть готовым к тому, что часть расходов придется брать на себя. Иначе дело может затянуться до бесконечности.

Стало 160 вольт, вместо 220.Решил не платить за электричество.Электрики пришли отключать. Купил стабилизатор,делюсь.

Этой зимой с электроэнергией в нашем частном секторе совсем беда. Напряжение вместо 220 упало до 160-170 вольт и бывает даже ниже. Энергосбыт говорит, что это нормально. Надо платить, будто они мне поставляют 220 вольт. То есть услуга поставки электроэнергии оказывается бракованной, а тариф и срок оплаты ЖКХ по счетчику такой как у всех.

Когда я заикнулся, что платить за такое низкое напряжение не буду, то пригрозили, что придет электрик и отрежет провода. Хочешь, не хочешь, а выход один, покупать стабилизатор напряжения.

А про сгоревшую от низкого напряжения стиральную машину и холодильник мне в электросбыте сказали, не пользоваться такими. Стирайте в тазу и храните в погребе. Всё для людей. А иначе и дворца не построишь..

Был приобретен на маркетплейсе Яндекс-маркет стабилизатор РЕСАНТА на мощность 3000 вт.

Характеристики по данным производителя :

Стабилизатор напряжения Ресанта АСН-3000/1-Ц

Производитель: РЕСАНТА
Производство: Китай
Гарантийный срок: 12 месяцев
Принцип/отличие: релейный
Напряжение: однофазный
Максимальная мощность нагрузки: 3 кВт
Рабочий диапазон входного фазного напряжения: 140-260 В
Погрешность выходного напряжения: 220 Вольт ± 8 %
Установка/тип: напольный
Габаритные размеры: 290 х 400 х 255 мм
Вес: 11 кг

Стабилизатор в принципе неплохой, но есть несколько моментов о которых хочу рассказать. Во первых подключается стабилизатор на клеммную коробку, потому необходимы услуги квалифицированного электрика. Или делать модернизацию. (о модернизации стабилизатора читайте статью на канале).

Во вторых производитель выдал желаемое за действительное. При нагрузке около 2 квт, стабилизатор перегревается и срабатывает защита. Свет отключается во всем доме.

Нет принудительной вентиляции, для охлаждения. Пробовал обдувать внешним, настольным вентилятором. Помогает, но слабо. Нагрузку стабилизатор не держит.

Подключается стабилизатор в электрощиток, напрямую проводами.

Что делать, если напряжение в сети частного дома всего 160 — 180 вольт?

Кто ответственен

При фиксации низкого напряжения важно понять, кто именно должен решать эту проблему. В тех случаях, когда недостаток нормы присутствует на самой ВЛ, то ответственность несет энергоснабжающая компания. Однако если поступающее по общим воздушным линиям электричество имеет нормальные параметры, то причину стоит искать на вводе. В такой ситуации ответственность несет потребитель.

Проведение замеров на опоре ВЛ на участке коммутации требует соответствующего навыка и оснащения. Доступ к подобного рода процедурам имеет только персонал организации, обеспечивающей поставку электричества. Определить причину просадки можно и другими способами. Если соседи, подключенные к той же фазе, не сталкиваются с подобной проблемой, это гарантировано указывает на техническую неисправность внутренней линии.

Основанием для подобных выводов также может служить отсутствие просадки до коммутации любых электрических приборов в доме. То есть при отключенном вводном автомате вольтметр фиксирует нормальный показатель напряжения, а при включении электрочайника или духовки наблюдаются серьезные проблемы с их работой из-за значительной просадки.

Среди типичных причин просадки напряжения на ответвлении в частный дом можно выделить следующие:

Недостаток сечения вводного провода по отношению к его длине. Подобное положение вещей провоцирует падение напряжения. При критических нагрузках разница параметров бывает очень существенной.
Слабый контакт в электрической цепи, что создает дополнительное сопротивление на линии. В данном случае срабатывает закон Ома, когда на этом участке наблюдается резкое падение напряжения. Недостаток этих вольтов приводит к сбоям работы электрического оборудования.

Способы решения

Рекомендуемый алгоритм инспекции:

Чаще всего проблема кроется в плохой коммутации общей ЛЭП и домовой линии. Необходимо проверить, каким образом выполнено это соединение. Использование традиционной скрутки почти гарантировано приводит к проблемам в эксплуатации всей трассы. Дело в том, что переходное сопротивление скрутки под воздействием атмосферных факторов постепенно увеличивается. Защита от пожара проводки в таком случае обеспечивается только хорошей вентиляцией на открытом воздухе. Проблема усугубляется, если при помощи скрутки коммутируются провода из меди и алюминия, что запрещено действующими нормативами.
При наличии на точке коммутации сертифицированных зажимов исследованию подвергаются их корпуса. Наличие механических повреждений и следов оплавления наверняка указывают на слабое качество электрического контакта. Чтобы проверить работоспособность зажима, в сеть подключают предельную нагрузку. Для этого достаточно активировать максимальное число электрических приборов в доме. Если в таком режиме под корпусом зажима наблюдаются искры, появляется дым и происходит нагревание, то делается вывод о неисправности зажима (его нужно поменять).
Неисправность может таиться в верхних зажимах вводного автомата. При таком положении вещей искры обычно наблюдаются непосредственно в вводном щите. На корпусе автоматического выключателя, как правило, есть следы оплавления. Это указывает на необходимость установки нового автоматического выключателя.

Напряжение понижается в зоне ответственности снабжающей компании

Типичные причины просадки напряжения в сети ЛЭП:

излишние нагрузки на трансформатор подстанции;
малое сечение проводов;
неправильное распределение загрузки трансформаторных фаз («перекос»).

Поэтому потребителям в любом случае придется предпринимать определенные действия:

получить разрешение на заведение в дом всех трех фаз;
оснастить ввод автоматическим переключателем, активируя самую незагруженную в данный момент фазу с напряжением в районе 220 В;
если разрешение не дадут, периодически менять фазу силами специалистов эксплуатирующей организации (они имеют доступ к подстанции).

При этом следует понимать, что подобные меры не в состоянии радикально изменить ситуацию.

Малое сечение проводов ЛЭП

Как решить проблему низкого напряжения частным образом

Оснастить ввод в дом стабилизатором напряжения. По мнению специалистов, такой шаг будет совсем эффективным при просадке до 160-180 В. Сразу следует сказать, что качественный стабилизатор с подходящими параметрами обойдется не дёшево. Кроме того, если не устранить проблему с проводкой стабилизатор ещё просадит напряжение из-за возросшего тока на входе. Если проблема с сетью в поселке и подобным образом поступит еще десяток пользователей, падение сети будет очень значительным.
Установить на вводе трансформатор повышающего типа. Такая мера также малоэффективна по причине нестабильности просадки напряжения. К примеру, в сеть включили оборудование с коэффициентом трансформации от 160 до 220 В. В случае нормализации напряжения приходящего тока напряжения в домовых розетках может достигать 300 В. Это гарантировано приведет к перегоранию всех лампочек и бытовых устройств.
Укомплектовать ввод дополнительным заземлением. Как правило, его подключают к нулевому проводу. Суть метода в том, что ЛЭП выполняет функцию прямого фазного и обратного нулевого проводника. Даже при недостаточности сечения с помощью заземления нуля можно снизить его сопротивление. Таким образом будет уменьшено сопротивление всей линии. Чтобы все работало, в ходе ремонтных мероприятий на любом участке проводки важно не перепутать местами ноль и фазу. Если это произойдет, фаза спровоцирует короткое замыкание.

источники:

http://tokidet.ru/voprosy/ponizennogo-naprazenia.html

https://orteamoscow.ru/News/chto_delat_esli_napryazhenie_v_seti_chastnogo_doma_vsego_160_180_volt/

https://plastep.ru/esli-napryazhenie-menshe-160/
