Просадка напряжения из за конденсаторов
Как конденсатор влияет на напряжение в блоке питания.
Данная статья написана для новичков и для тех, кому интересно. Теории здесь не будет. На деле покажу, зачем нужен конденсатор.
Конденсатор это двухполюсник, который имеет определенную переменную либо постоянную емкость.
Он состоит из двух пластинчатых электродов разделенных диэлектриком. На этих пластинах накапливается электрический заряд разной полярности. Если подключить питание, то одна пластина зарядится положительно, а другая отрицательно.
Применяется конденсатор в электротехнике по разному, но самая главная его задача это именно накапливать электрический заряд и отдавать его в нагрузку.
Основная характеристика конденсатора это емкость, которая измеряется в фарадах. От емкости зависит, какое количество заряда он сможет накопить. Чем она больше, тем большее количество энергии он сможет отдать в нагрузку.
Для того чтобы посмотреть наглядно как работает конденсатор нужно воспользоваться осциллографом.
Если взять трансформатор и подключить его к сети 220, то на выходе диодного моста напряжение будет иметь следующую форму.
Как видно напряжение постоянно изменяет свое значение с частотой 100 герц, то есть 100 раз в секунду. Электроника при таком питании будет работать не стабильно, появятся помехи.
При подключении конденсатора напряжение выравнивается.
В тот момент, когда напряжение возрастает, конденсатор заряжается, а когда идет спад, то за счет этого заряда, оно поддерживается на одном уровне. Теперь можно запитывать от этого трансформатор все что нужно.
Лампочка, подключенная к трансформатору без конденсатора, потребляет 4 ампера.
Известия
Поиск

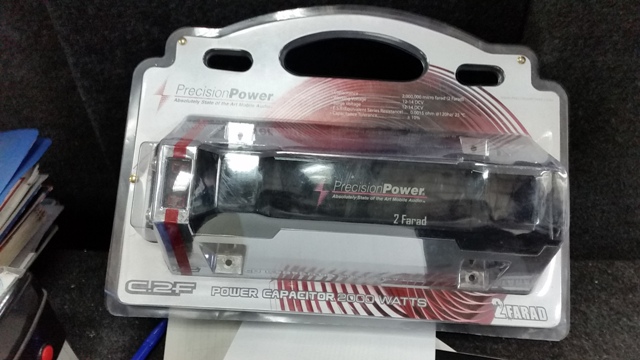

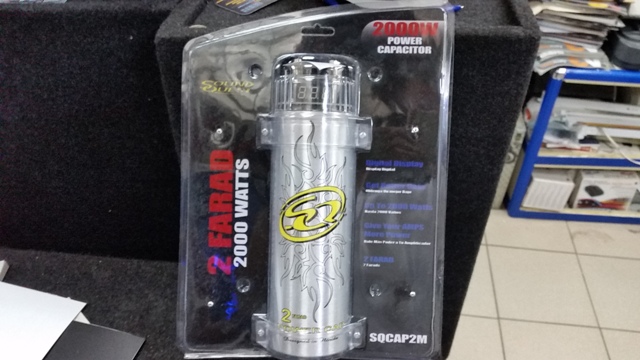

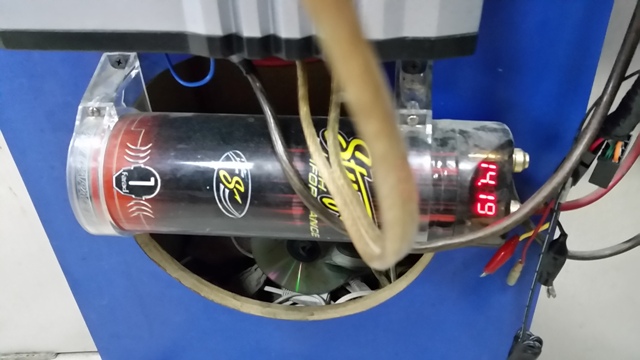

Схема, применяемая при подключении конденсатора авто, отличается простотой. Подведение силового кабеля стоит осуществлять к плюсовым клеммам. Чтобы подвести минусовой кабель, необходимо ориентироваться на массу транспорта или же АКБ. Обратите внимание на то, что конденсатор обязательно должен подводиться параллельно усилку. Только так можно будет получить реальную пользу.
Как правильно осуществлять подключение конденсатора? Дабы устанавливаемый конденсатор принес реальную пользу, его обязательно нужно располагать в непосредственной близости от усилка. Иными словами, продолжительность провода, идущего к усилку от конденсатора должна быть небольшой. Так, лучше, чтобы расстояние было около 0,5 метров и менее.
Учтите, что перед тем, как подавать питание на конденсатор, отличающийся большой емкостью, нужно обязательно его тщательно зарядить. В ином случае, могут быть не очень приятные последствия, сравнимые только с КЗ. Как правило, вместе с автомобильным конденсатором поставляется и соответствующий резистор. В том случае, если он отсутствует, то можно воспользоваться и лампочкой (около 12 В). Как только подготовка основной схемы будет закончена, можно переходить к подключению непосредственно ранее описанной схемы.
Учтите, что то время, которое конденсатор должен заряжаться непосредственно через резистор, обязательно прописывается в прилагаемой инструкции. Помимо этого, можно воспользоваться и советами от бывалых автомобилистов. Если для зарядки применятся лампочка, то необходимо следить, пока спираль, входящая в состав лампочки, полностью потухнет.
Информация взята: http://auto-magnitola.ru
Отзывы покупателей про статью «Подключение конденсатора для устранения просадки напряжения»
Благодарим Вас за желание добавить отзыв на автомагнитолу, акустику, сабвуфер, усилитель!
Ваш отзыв будет рассмотрен и добавлен в страничку с соответствующим ему товаром в течение 1-2 рабочих дней. Негативные отзывы рассматриваются также как и положительные. Главное чтобы была написана правда! Будут удалены отзывы с 10-ю грамматическими ошибками и содержащие ненормативную лексику.
Что может произойти с вашей электроникой, если ее на нее не подавать питание длительное время
Вы никогда не сталкивались с такой ситуацией, что при подаче питания на электроприбор, то есть при его включении, после длительного перерыва в работе, например, более года, он внезапно выходит из строя? Хотя до последнего выключения он работал исправно. А это имеет место быть. И чем больше был перерыв в работе электроприбора, тем больше вероятность его выхода из строя при включении. Нет, я не утверждаю, что при включении электроприбора в данной ситуации он обязательно выйдет из строя. Но! Вероятность этого события при этом увеличится.
Читайте также: Как делятся сети по уровню номинального напряжения
реклама
Давайте разберемся, почему это происходит. Почти все электроприборы, от компьютера, до стиральной машины содержат в своем составе электролитические конденсаторы. И в этой статье речь пойдет о них, как об основных виновниках выхода из строя электроприборов. Чтобы понять физические процессы происходящие при этом в электролитических конденсаторах, рассмотрим их устройство.
Электролитический конденсатор состоит из герметичной колбы, в которую запрессованы две обкладки свернутые в спираль. Положительная и отрицательная. Положительная обкладка выполнена из алюминиевой фольги, покрытой тонкой пленкой оксида алюминия, которая исполняет роль диэлектрика в конденсаторе между обкладками.
реклама
Отрицательной обкладкой является жидкий электролит, которым пропитана бумажная лента и которая имеет гальванический контакт с неоксидированной (непокрытой пленкой оксида алюминия) алюминиевой фольгой, обеспечивающей надежный контакт между отрицательным выводом конденсатора и электролитом, благодаря их большой площади соприкосновения.
При длительном перерыве в работе, то есть при отсутствии на конденсаторе напряжения в течении этого времени, происходит постепенное разрушение диэлектрика (оксида алюминия) при его взаимодействии с электролитом в отсутствии напряжения на обкладках конденсатора. Это приводит к утончению диэлектрического слоя, к увеличению тока утечки и как следствие, увеличению вероятности пробоя конденсатора при подаче на него номинального напряжения. Этот эффект начинает проявляться при перерыве в работе конденсатора длительностью более года.
Специалисты в таких случаях рекомендуют проводить тренировку (формовку) конденсаторов, суть которой заключается в подаче на конденсатор в течении длительного времени постепенно увеличивающегося напряжения, с контролем тока утечки. При этом, подача в начале тренировки малого значения напряжения, не приведет к пробою конденсатора, и начнется процесс восстановления диэлектрического слоя (оксида алюминия) благодаря процессу электролиза. И по мере восстановления диэлектрического слоя, напряжение на конденсаторе увеличивается до номинального. Скорость увеличения напряжения определяется по значению тока утечки.
реклама
Рекомендации одного из производителей электролитических конденсаторов по проведению тренировки (риформинга).
Еще выдержка из технической документации производителя конденсаторов EPCOS.
реклама
Проведем практическую проверку этого эффекта. В качестве подопытного возьму недавно купленный на радиорынке электролитический конденсатор на 3300 мкФ., с номинальным напряжением 25 В., дата изготовления сентябрь 2016 года.
Предполагаю, что с даты изготовления, и до сегодняшнего дня на него никто не подавал напряжение. И потому для эксперимента он подходит, как нельзя лучше. Подам на него с лабораторного источника питания 25 В., и после его заряда в разрыв включу амперметр (прибор Ц-43101) для измерения тока утечки.
Ссылка на видео: https://disk.yandex.ru/i/B1R4rwUrHpjyyQ
Отсюда видно, что ток утечки составил 35 мкА. (вся шкала прибора 250 мкА). Оставляю его под напряжением на 1 час, и повторю измерение.
Ссылка на видео: https://disk.yandex.ru/i/k8fSGwiW3YpzgQ
В этом случае, как мы видим, ток утечки составил 7 мкА. Итого ток утечки уменьшился в 5 раз. Отсюда вывод, вышеизложенное явление подтверждено на практике.
Но не будете, же вы выпаивать из своих компьютеров и телевизоров конденсаторы для их тренировки, после их длительного перерыва в работе. Поэтому включайте свою электронику (подавайте на нее питание) хотя бы раз в год. А иначе после включения, особенно если в вашей электронике применены дешевые конденсаторы из них может выйти белый дым.
Читайте также: Чему равно напряжение углекислого газа венозной крови
Во время моей учебы, мой преподаватель по предмету «радиокомпоненты» как то спросил у нас: так на чем работает вся электроника? Многие начали отвечать, что работает на упорядоченном движении заряженных частиц, и так далее. На что преподаватель в шутку сказал, что вся электроника работает на белом дыме. Пока белый дым находится в электронике, она работает. Как только белый дым выходит из электроники, она перестает работать. Так и в данном случае с нашими электролитическими конденсаторами, подобное может произойти.
Кроме того, электролитические конденсаторы подвержены высыханию. И это их основная проблема, каждый второй ремонт электроники по моему опыту заканчивается заменой именно этой детали. Высыхание происходит из-за плохой герметизации корпуса. Вследствие чего электролит постепенно испаряется, а поскольку он является одной из обкладок конденсатора, то и получается, что испаряется одна обкладка конденсатора. И емкость уменьшается до нуля. Опять же это зависит от качества конденсаторов. С качественными конденсаторами вероятность подобного значительно меньше. Но, к сожалению, при покупке электроники возможности изучить применяемую в ней элементную базу, какие там стоят конденсаторы не всегда возможно.
Подобных недостатков лишены полимерные конденсаторы.
Поэтому, выбирая комплектующие компьютерной техники, старайтесь выбирать комплектующие, выполненные на полимерных конденсаторах. Тем более, что во многих комплектующих визуально открыт доступ к используемой элементной базе. И легко, например, увидеть на материнской плате, какие конденсаторы применяются.
3 варианта устранения бросков тока при включении мощных БП
Практически любая достаточно мощная аппаратура независимо от типа ее блока питания в момент включения потребляет большой ток, обусловленный зарядкой сглаживающих конденсаторов. Для борьбы с этим явлением используются разные методы – от токоограничивающих резисторов и термисторов до сложных электронных узлов. В этой статье рассмотрены 3 относительно простых варианта ограничения тока в момент включения мощной электроники.
Простой для импульсного БП
Эта конструкция, как следует из заголовка, отлично подойдет для «мягкого» пуска импульсных блоков питания, который из-за своих конструктивных особенностей (высоковольтные конденсаторы большой емкости на входе) особо подвержены высоким пусковым токам, а их выпрямительные мосты критическим перегрузкам.
Устройство состоит из силового реле переменного тока К2, токоограничивающего резистора R1 и узла задержки, собранного на маломощном электромагнитном реле К1 и резисторах R2, R3. В момент включения устройства реле К1 и К2 обесточены, конденсаторы БП заряжаются через балластный резистор R1. В начальный момент напряжение на сглаживающих конденсаторах С1-Сn, а значит, и на резисторе R2 низкое, и его не хватает для срабатывания К1.
По мере их зарядки напряжение растет и в определенный момент реле К1 срабатывает и включает реле К2, которое своими контактами К2.1, К2.2 шунтирует балластный резистор – блок питания выходит на рабочий режим. Одновременно К2 своей третьей группой К2.3 включает в цепь питания К1 дополнительный резистор R3, ограничивая ток через его (реле) обмотку до рабочего значения.
Регулировка устройства сводится к подбору номиналов резисторов R2 и R3. Номинал первого должен быть таким, чтобы реле К1 срабатывало как можно позже, давая конденсаторам зарядиться до возможно максимальных значений. Резистор R3 должен обеспечить нормальный ток через обмотку К1 при полностью заряженных конденсаторах (напряжение порядка 310 В).
Реле К2 выбирают исходя из мощности блока питания, но его обмотка должна быть рассчитана на напряжение 220 В переменного тока. Для БП средней мощности подойдет, к примеру, промежуточное реле РЭК78/3 с тремя группами контактов каждая из которых выдерживает ток до 5 А. Реле К1 – любое маломощное с контактами, выдерживающими ток обмотки К2 и напряжение 220 В.
Реле К1 лучше выбирать с минимальным током срабатывания. Это позволит существенно увеличить номинал резистора R2 и зарядить конденсаторы по максимуму, прежде, чем включится К2.
Еще больше увеличить степень зарядки конденсатора можно установкой в цепь питания реле К1 термистора (терморезистор с отрицательным ТКС). При этом, конечно, придется пересчитать номиналы R2 и R3 с учетом сопротивления «горячего» термистора.
Читайте также: Стабилизатор напряжения при напряжении более
Универсальный с малым временем восстановления
Это устройство ограничения подойдет для питания любой аппаратуры, в том числе и с трансформаторным БП. Через него, к примеру, можно питать мощный УМЗЧ.
Работает устройство следующим образом. При подаче питания сетевое напряжение через токоограничивающий резистор R4 поступает в нагрузку. Одновременно оно гасится цепочкой R1С1, выпрямляется диодным мостом VD1 и подается на обмотки реле К1, К2, включенные последовательно.
В первый момент времени оба реле отключены, поскольку их шунтируют разряженные конденсаторы С2 и С3. В это время начинается зарядка конденсатора С2. С3 заряжаться пока не может, поскольку в свою очередь зашунтирован резистором R3 с очень малым сопротивлением. По мере зарядки С2 напряжение на обмотке К1 растет и наконец оно срабатывает. Это происходит достаточно быстро, поскольку емкость C2 мала. Основная задача этого конденсатора – обеспечить нормальную работу реле, сглаживая пульсации напряжения, поступающего с диодного моста.
Сработавшее реле К1 своими нормально замкнутыми контактами К1.1 отключает от конденсатора С3 резистор R3. Теперь С3 начинает заряжаться – пошел отсчет времени задержки. Как только конденсатор зарядится, сработает реле К2 и своими контактами К2.1 зашунтирует токоограничивающий резистор R4. Нагрузка будет подключена к сети напрямую.
А теперь о главной особенности устройства. Рассмотрим ситуацию пропадания сетевого напряжения. В этот момент реле К2 будет включено, поскольку его обмотку подпитывает С3 достаточно большой емкости. Но емкость С2 мала, поэтому К1 отключится практически сразу. Контакты К1.1 замкнутся и С3 быстро разрядится через R3. Реле К2 тут же отключится и снова подключит нагрузку через токоограничивающий резистор R4.
Таким образом, введение в схему реле К1 обеспечивает малое время восстановления системы ограничения бросков тока. Даже при кратковременном отключении питания схема успеет подготовиться к «мягкому» включению нагрузки.
О деталях
В оригинальной конструкции использовались следующие элементы:
- R1 – ОМЛТ 510 Ом;
- R2 – ОМЛТ 1.5 кОм;
- R3 – ОМЛТ 30 Ом;
- R4 – проволочное самодельное, сопротивление применительно к мощности нагрузки;
- VD1 – любой мост, выдерживающий ток 0.5 А и напряжение 400 В;
- С1 – неполярный 0.68 мкФх630 В;
- С2 – зарубежный, до 100 мкФх25 В (чем меньше, тем лучше, но работа К1 должна быть устойчивой без дребезга);
- С3 – зарубежный 500 … 2 000 мкФх25 В (емкость зависит от необходимого времени задержки);
- К1 – РЭС15 РС4.591.001;
- К2 – РЭС22 РФ4.500.020 или РЭС32 РФ4.500.335-01, сопротивление обмотки 650 Ом, ток срабатывания 20 мА (контакты соединены параллельно для увеличения пропускного тока).
Номиналы все элементов сильно зависят от типа и характеристик применяемых реле. Если использовать другие, то номиналы всех резисторов и конденсаторов придется пересчитать.
На тиристоре
Отличительная особенность этой схемы ограничения тока заряда сглаживающих конденсаторов состоит в том, что вместо симистора, как предлагается в большинстве подобных конструкций, используется тиристор. И, соответственно, этот элемент устанавливается после выпрямительного моста БП, но перед сглаживающими конденсаторами.
- Напряжение
- Реле
- Трансформатор
- Что такое рекуперация на электровозе
- Чем отличается электровоз от тепловоза
- Чем глушитель отличается от резонатора
- Стойки стабилизатора как определить неисправность
- Стабилизатор поперечной устойчивости как работает
Что будет если поставить конденсатор большего напряжения
Можно ли заменить конденсатор с меньшим напряжением?
Ставить конденсатор на меньшее напряжение чем стоит в схеме нельзя, от этого он нагреется и взорвется, если схема работает от 12 вольт, то нужно ставить конденсатор на 16 вольт, если схема работает от 15-16 вольт, то конденсатор лучше поставить на 25 вольт. … Никогда не разряжайте конденсаторы замыкая их вывода!
Как влияет конденсатор на напряжение?
Ёмкость конденсатора влияет на ток, но нас пока это не интересует. В первой четверти периода напряжение источника увеличивается, напряжение на конденсаторе также увеличивается. Конденсатор заряжается, а ток в цепи уменьшается. По прошествии 1/4 периода конденсатор полностью заряжен и ток в цепи равен нулю.
Какой ток протекает через конденсатор?
Переменный ток — это когда заряженные частицы идут сначала в одном направлениии, а затем в другом. если так, то конденсатор пропускает и постоянный ток ! … В цепи же переменного тока он проводит электричество, так как колебания переменного тока вызывают циклическую перезарядку конденсатора и, следовательно, ток в цепи.
Можно ли ставить конденсатор с большим напряжением?
Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения — термическое разрушение.
Можно ли использовать конденсаторы большой емкости?
Увеличить емкость конденсатора можно только в регулируемых моделях конденсаторов или путем параллельного подключения второго, третьего и т. д. конденсаторов нужной емкости, при этом их емкость суммируется для работы электрической схемы.
Можно ли использовать конденсаторы меньшей емкости?
Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения — термическое разрушение.
Что происходит с конденсатором в цепи постоянного тока?
Конденсатор в цепи постоянного тока может проводить ток в момент включения его в цепь (происходит зарядка или перезарядка конденсатора), по окончании переходного процесса ток через конденсатор не течёт, так как его обкладки разделены диэлектриком.
Как выглядит конденсатор на схеме?
На электрических схемах конденсаторы постоянной емкости обозначаются двумя параллельными отрезками, символизирующими обкладки конденсатора, с выводами от их середин. Рядом указывают условное буквенное обозначение конденсатора – букву С (от лат. Capacitor – конденсатор).
Почему конденсаторы имеют широкое применение в электрических устройствах?
Благодаря способности конденсаторов долгое время накапливать заряд и затем быстро разряжаться в цепи с малым сопротивлением для создания импульса, делает их незаменимыми при производстве фотовспышек, ускорителей электромагнитного типа, лазеров и т. п.
Почему переменный ток проходит через конденсатор?
Он течет потому, что между проводами антенны и противовеса или землей существует емкость. Ток в антенне представляет собой ток заряда и разряда этой емкости, этого конденсатора.
Как влияет конденсатор на процессы в цепи переменного тока?
Конденсатор, включенный в цепь переменного тока, влияет на силу протекающего по цепи тока, т. … Величина емкостного сопротивления тем меньше, чем больше емкость и чем выше частота переменного тока. И наоборот, сопротивление конденсатора переменному току увеличивается с уменьшением его емкости и понижением частоты.
Как увеличить силу тока не меняя напряжения?
Величину I можно повысить и другим путем, уменьшив сопротивление. К примеру, если напряжение на входе равно 3 Вольта, а R 30 Ом, то по цепи проходит ток, равный 0,1 Ампер. Если уменьшить сопротивление до 15 Ом, сила тока, наоборот, возрастет в два раза и достигнет 0,2 Ампер.
Как соединяются конденсаторы параллельно или последовательно?
при параллельном соединении конденсаторов общая емкость равна сумме емкостей отдельных конденсаторов. … при последовательном соединении конденсаторов величина, обратная общей емкости, равна сумме обратных величин емкостей отдельных конденсаторов.
Как правильно заменить электролитический конденсатор
Выполняя мелкий ремонт или модернизацию своего любимого электронного устройства, в 8 случаях из 10 требуется замена электролитического конденсатора, так как у них есть свойство со временем высыхать и тем самым выходить из строя. И зачастую под рукой просто нет 100% аналога, требующего замены конденсатора. В этой статье я расскажу, как правильно подобрать аналоги.
Основные правила замены электролитического конденсатора
Важно. Самостоятельный ремонт без специальных знаний может быть опасен. Берегите себя!
Электролитический конденсатор характеризуется тремя главными параметрами: напряжение, емкость и температура. Вот на них и стоит обращать внимание при замене вышедшего из строя электролитического конденсатора.
Итак, вы разобрали корпус своего прибора, провели диагностику и выявили, что у вас вышел из строя конденсатор (чаще всего они вздуваются).
Прежде чем выпаять определите, где у него плюс, а где минус.
Чаще всего минусовой вывод обозначается светлой полосой.
После этого просто выпаиваем его с помощью паяльника и заменяем.
Идеально, если у вас есть точно такой же электролитический конденсатор. Но если нет, начинаем искать замену.
Подбор конденсатора на замену
Первым делом обращаем внимание на напряжение. Допустим, вам необходим конденсатор на 25 Вольт. Так вот поставить вместо такого конденсатор на 16 Вольт и ниже нельзя. Вам нужно найти замену с таким же напряжением или же выше. То есть можно использовать 35 В, 50 В, 63 В и т. п.
Читайте также: Найти потребляемый ток мощность напряжение
Если же у вас таковых нет, а ремонт нужно выполнить здесь и сейчас, то тогда можно соединить несколько конденсаторов последовательно. Тем самым возрастет напряжение, но при этом снизится емкость.
Следующий параметр, на который мы обращаем внимание — это емкость заменяемого элемента. Зачастую мы меняем сглаживающие конденсаторы, которые служат для сглаживания пульсаций выпрямленного напряжения, и тут работает принцип, чем больше емкость, тем лучше сглаживание. Так что для замены выбираем аналогичную емкость или же большую, но никак не меньшую.
Если у вас нет подходящего варианта замены, а на плате достаточно свободного места, то можно выполнить параллельное соединение конденсаторов. При таком соединении происходит сложение емкостей отдельных конденсаторов.
И наконец, третьим основным параметром, на который мы обращаем внимание, является максимальная рабочая температура, на которую рассчитан конденсатор. В этом случае также следует выбирать изделие с аналогичным или более высоким параметром.
Кроме этих трех параметров так же следует обращать особое внимание на ESR – эквивалентное последовательное сопротивление.
Данный параметр указывается в даташитах на изделие и может быть измерено с помощью RLC – транзистометра .
Учтя выше представленные рекомендации, вы с легкостью замените вышедший из строя конденсатор, и отремонтированный прибор прослужит вам еще долгое время. Понравилась статья, тогда оцените ее лайком и подписывайтесь, чтобы не пропустить много интересного.
Тема: Допустимое привышение максимального напряжения конденсаторов
Опции темы
Допустимое привышение максимального напряжения конденсаторов
Заявилась такая проблемка: транс мотал на чуть большее напряжение, чем надо (учитывая падение на диодах), расчитывалось получить 15-16 вольт, вышло 16.5-17 вольт. Конденсаторы Jamicon, 16 вольт. Вопрос в том, можно ли привышать допустимое напряжение конденсаторов? И если да, то на сколько?
P.S. До кучи вопросец: сколько раз мерил напряжение, каждый раз оно разное. От ЛАТРа (ровно 220) 16,5 вольт, потом там же в розетку воткнул — 17 вольт (в сети 232). Дома попробовал — цифровой показывает 16.16 (в сети 225 и цифрой и аналоговым). Потом попробовал аналоговым — 15 вольт (цифровым — 15,96). Сейчас попробовал (аналоговым) — 15.5. Отчего напряжение плавает?
Re: Допустимое привышение максимального напряжения конденсаторов
Диоды КД213А
Конденсаторы Jamicon 4700мкф, 16В (3шт.)
P.S. Опять померял. Цифровой сказал 16.18, аналоговый 15.3.
Re: Допустимое привышение максимального напряжения конденсаторов
Eclipse, Обычно испульзуется 25% допуск+округление в большую сторону.
То есть при 15-16 вольт,тебе уже нужно 25 вольтовые ставить.
Re: Допустимое привышение максимального напряжения конденсаторов
Нужно смотреть в datasheet, там для каждого номинала и типа указано максимальное напряжение. Как раз недавно смотрел в связи с вопросом по диодам
В сети напряжение стабильностью величины и формы не отличается
Re: Допустимое привышение максимального напряжения конденсаторов
Ну это понятно, но конденсаторы уже есть, а покупать другие пока не вижу особого смысла. Напряжение получается 16 +-0.2 вольта. На сколько сокращается ресурс при максимальном напряжении? При привышенном (например, на вольт)?
Добавлено через 57 секунд
Скиф, так максимальное напряжение указано на обкладке или я ошибаюсь?
Последний раз редактировалось Eclipse; 26.03.2009 в 21:38 . Причина: Добавлено сообщение
Замена электролитического конденсатора
При выполнении ремонта или модернизации электронного устройства часто требуется замена электролитического конденсатора вышедшего из строя. Однако аналога со стопроцентным совпадением может не оказаться в наличие, но имеются другие накопители, имеющие некоторые отличия от оригинала. В этой статье мы рассмотрим, на какие параметры следует ориентироваться, чтобы правильно выполнить замену электролитического конденсатора для любой случая, при этом не нарушить режим работы электронного устройства.
Электролитический конденсатор характеризуется тремя основными параметрами: ориентируясь на которые, достаточно просто правильно подобрать замену. К этим параметрам относятся допустимое напряжение, емкость и температура. Однако, прежде чем перейти к рассмотрению указанных параметров, следует не забывать, что данный накопитель энергии является полярным, поэтому необходимо соблюдать полярность. Положительный вывод паяем к плюсу, а отрицательный – к минусу. Чтобы не спутать выводы вдоль всего корпуса со стороны отрицательного вывода наносится знак минус «-», более подробно о маркировке написано здесь.
Замена электролитического конденсатора – основные правила
Чаще всего ремонт блока питания любого электронного устройства заключается в замене вздутого или высохшего электролитического конденсатора. При такой неисправности достаточно выпаять вышедший из строя конденсатор и заменить его новым. Однако довольно редко имеется в наличие аналогичный электролитический конденсатор, но во многих случаях его можно заменить другим, имеющим несколько отличительные параметры.
В первую очередь следует ориентироваться на напряжение. При отсутствии подходящего номинала подойдет конденсатор с большим напряжением. Например, если на корпусе оригинального конденсатора написано 35 В, то подойдет аналог с напряжением 50 В, 63 В, 100 В и т.д. – в сторону увеличения. Нельзя выполнять замену на аналог с более низким напряжением: 25 В, 16 В или 9 В. Иначе он взорвется.
Получить требуемое напряжение можно путем последовательного соединения нескольких накопителей, о чем более подробно с примерами расчетов рассказано здесь.
Следующий параметр – емкость. Как правило, в преобладающем большинстве случаев, электролитические конденсаторы, особенно большой емкости, применяются для сглаживания пульсаций выпрямленного напряжения: чем большая емкость, тем лучше сглаживаются пульсации. Поэтому, в случае отсутствия накопителя такой же емкости, его можно заменить аналогом большей емкости.
Читайте также: Потеря напряжения в лампе
Если отсутствуют электролитические конденсаторы нужной емкости и достаточно места на печатной плате устройства, то вместо одного накопителя можно впаять несколько параллельно соединенных. При этом емкости их будут складываться, о чем подробно с примерами расчетов рассказано здесь.
Конденсаторы можно ли ставить вольтажом больше
Я не буду уподобляться авторам таких постов (что-то последнее время на хабре стало модно писать о том как перепаять конденсатор) и не стану писать топик о том, как я, перепаяв пару конденсаторов и запаяв пару контактов оживил компьютерный БП.
В общем, было в БП 2 вздувшихся конденсатора 10В x 1000мкФ. Под рукой не оказалось таких же и я впаял на их место 16В x 1000мкФ и 25В x 1000мкФ (уж что было, то и впаял). Здравый смысл подсказывает, что ничего страшного не случится и всё будет работать хорошо, однако информация в интернете по этому поводу разнится. Хотелось бы спросить у опытных и умных хабрапользователей, чем чревата такая замена?
И еще вопрос. Блок питания заработал и чувствует себя хорошо, но выходные напряжения немного высоковаты (12.28 и 5.13), но стабильны — просадок и скачков не наблюдается. Нагрузка — мат. плата miniITX и жесткий диск. Насколько это опасно для комплектующих?
При выполнении ремонта или модернизации электронного устройства часто требуется замена электролитического конденсатора вышедшего из строя. Однако аналога со стопроцентным совпадением может не оказаться в наличие, но имеются другие накопители, имеющие некоторые отличия от оригинала. В этой статье мы рассмотрим, на какие параметры следует ориентироваться, чтобы правильно выполнить замену электролитического конденсатора для любой случая, при этом не нарушить режим работы электронного устройства.
Электролитический конденсатор характеризуется тремя основными параметрами: ориентируясь на которые, достаточно просто правильно подобрать замену. К этим параметрам относятся допустимое напряжение, емкость и температура. Однако, прежде чем перейти к рассмотрению указанных параметров, следует не забывать, что данный накопитель энергии является полярным, поэтому необходимо соблюдать полярность. Положительный вывод паяем к плюсу, а отрицательный – к минусу. Чтобы не спутать выводы вдоль всего корпуса со стороны отрицательного вывода наносится знак минус «-», более подробно о маркировке написано здесь.
Замена электролитического конденсатора – основные правила
Чаще всего ремонт блока питания любого электронного устройства заключается в замене вздутого или высохшего электролитического конденсатора. При такой неисправности достаточно выпаять вышедший из строя конденсатор и заменить его новым. Однако довольно редко имеется в наличие аналогичный электролитический конденсатор, но во многих случаях его можно заменить другим, имеющим несколько отличительные параметры.
В первую очередь следует ориентироваться на напряжение. При отсутствии подходящего номинала подойдет конденсатор с большим напряжением. Например, если на корпусе оригинального конденсатора написано 35 В, то подойдет аналог с напряжением 50 В, 63 В, 100 В и т.д. – в сторону увеличения. Нельзя выполнять замену на аналог с более низким напряжением: 25 В, 16 В или 9 В. Иначе он взорвется.
Получить требуемое напряжение можно путем последовательного соединения нескольких накопителей, о чем более подробно с примерами расчетов рассказано здесь.
Следующий параметр – емкость. Как правило, в преобладающем большинстве случаев, электролитические конденсаторы, особенно большой емкости, применяются для сглаживания пульсаций выпрямленного напряжения: чем большая емкость, тем лучше сглаживаются пульсации. Поэтому, в случае отсутствия накопителя такой же емкости, его можно заменить аналогом большей емкости.
Если отсутствуют электролитические конденсаторы нужной емкости и достаточно места на печатной плате устройства, то вместо одного накопителя можно впаять несколько параллельно соединенных. При этом емкости их будут складываться, о чем подробно с примерами расчетов рассказано здесь.
Корректный подбор конденсатора обеспечивает работоспособность электрической схемы в точном соответствии с техническим заданием. Для некоторых конструкций, кроме емкости, необходимо обеспечить определенные размеры, устойчивость к неблагоприятным внешним воздействиям. Найти подходящие изделия в ассортименте специализированных магазинов поможет данная публикация.
Подразделения конденсаторов по возможности изменения емкости
По данному параметру детали этой категории делят на:
Специфические названия определяют главные конструктивные особенности, целевое назначение. Типовой постоянный конденсатор создают из проводящих обкладок, свернутых в рулон для уменьшения габаритов. Между ними устанавливают диэлектрик. Сборку помещают в металлический корпус или заливают полимером для обеспечения необходимых параметров защищенности.
В переменных и подстроечных моделях применяют наборы из пластин с механическим приводом. Изменением положения рабочих элементов устанавливают необходимое значение емкости. Каждое изделие рассчитано на определенный диапазон рабочих параметров. Такие конденсаторы применяют для точной настройки колебательного контура. Их устанавливают в радиоэлектронных блоках, чтобы регулировать отдельные рабочие параметры в процессе эксплуатации.
Свойства и параметры конденсаторов
Главным параметром приборов этой категории является емкость (С). Она определяет накопительные свойства изделия. Принцип работы базируется на переходе электронов на соответствующую пластину при подключении источника питания. В зависимости от полярности на соответствующем электроде появляются положительные (отрицательные) заряды.
Величина емкости зависит от нескольких параметров:
- размеров пластин (площади обкладок);
- расстояния между ними;
- диэлектрических свойств материала в промежутке.
К сведению. Емкость указывают в кратных единицах. Пример: пФ или pF – это пикофарад (10-12 фарада).
Напряженность плоского конденсатора вычисляют по формуле:
- q – заряд;
- e – диэлектрическая проницаемость;
- S – рабочая площадь.
Читайте также: Устройство авр со схемой восстановления напряжения расценка в смете
Из этого выражения несложно сделать вывод о взаимном влиянии электрических и конструкционных параметров. Емкость определяют следующим образом:
- d – расстояние между пластинами;
- U – напряжение.
Для удобства применяют удельный показатель:
По нему делают вывод о том, насколько эффективно выполняет основные функции конденсатор. При высокой удельной емкости разрядка занимает больше времени, если подключают аналогичную нагрузку.
Классом точности или процентным отклонением обозначают допуск от номинальной емкости (значения указаны ± в %):
Потребительские параметры диэлектрика характеризуют электрической прочностью. Как правило, на корпусе изделия указывают номинал напряжения в длительном рабочем режиме для определенных условий с учетом диапазонов:
- температуры;
- относительной влажности;
- давления.
В подробной документации указывают напряжение пробоя.
Индуктивность (собственная) изменяет напряженность поля конденсатора. Эта реактивная составляющая «помогает» изделию разрядиться быстрее или медленнее, по сравнению с расчетной скоростью процесса. Подобные паразитные воздействия искажают рабочие характеристики колебательного контура. Их надо учитывать при проектировании частотно зависимых цепей.
Потери оценивают по электрическому сопротивлению изоляционных слоев. Если соответствующим образом подключить мультиметр, можно уточнить действительный ток утечки. Этот параметр измеряют на протяжении определенного времени. Следует запомнить, что сопротивление зависит от температуры и влажности.
К сведению. Слюдяные конденсаторы будут разряжаться медленнее, по сравнению с бумажными в равных условиях, так как токи утечки отличаются на порядок.
Для комплексного сравнения разных деталей этой категории проверяют стабильность. Этот показатель характеризует постоянство рабочих параметров. Как правило, учитывают влияние температуры. Специализированный коэффициент (ТКЕ) показывает соответствующие изменения при увеличении (снижении) на 1°С.
Как разрядить конденсатор, чтобы минимизировать остаточное напряжение? Ответ на этот вопрос поможет получить изучение абсорбционных процессов в диэлектрическом слое. Соответствующие параметры характеризуют поправочным коэффициентом (Ка). Он увеличивается вместе с повышением температуры.
Сокращенные обозначения
В стандартном исполнении выпускают постоянные (К) и подстроечные (КТ) конденсаторы. Переменные (КП) создают по индивидуальным заказам. Ниже приведены отдельные параметры по ГОСТу 13 453-68.
Материал диэлектрика:
- Б – бумага;
- МП – комбинация металла/ пленки;
- С – слюда;
- Э – электролит;
- К – керамика.
По степени защиты от внешних воздействий различают герметичное (Г) исполнение и опрессованный корпус (О).
Конструкция:
- М – монолит;
- Б – бочонок;
- Д – диск;
- С – секционный вариант.
Рабочий режим (по току):
- И – импульсный;
- У – универсальный (импульсный, постоянный и переменный);
- Ч – только постоянный;
- П – переменный/постоянный.
Иные особенности:
- У – конденсатор, рассчитанный на работу в диапазоне УКВ;
- М – компактные габариты;
- Т – обеспечивается сохранение технических параметров при повышении температуры;
- В – изделие приспособлено для установки в сетях с высоким напряжением.
В стандартном обозначении указывают (по номеру позиции):
- вид конденсатора (К, КТ или КП);
- код по диэлектрику и основным параметрам (К10 керамика для напряжения до 1600 V);
- рабочий режим по току;
- производственная серия или другое технологическое обозначение.
Дополнительные сведения:
- Выбирать изделия можно по комбинированной (цифровой и буквенной), цветовой маркировке;
- На компактный корпус наносят сокращения (вместо 1000мкФ – 1000m);
- Класс точности обозначают латинским шрифтом (U – это ±);
- Аналогичным образом кодируют номинальное напряжение (Q-160V).
Как подобрать конденсатор
Для лучшего понимания алгоритма правильных действий можно изучить процесс выбора конденсатора при подключении электродвигателя к разным источникам питания. Если применяется трехфазная сеть, подойдет формула емкости:
- к – фиксированный коэффициент, равный 2 800/ 4 800 для схемы «звезда»/ «треугольник», соответственно;
- Iф – ток в цепи статора, который производители указывают на шильдике либо в сопроводительной документации;
- U – напряжение питания.
В упрощенном варианте специалисты берут 6-7мкФ на каждые 0,1 кВт потребляемой мощности. При значительных механических нагрузках обмотка может сгореть. Мягкий запуск электрического двигателя обеспечивает дополнительный конденсатор. Он выполняет свои функции в течении 2-5 секунд. Емкость выбирают в 2,5-3,5 больше результата предыдущего расчета. Номинальное напряжение – на 50-70% выше рабочих параметров сети питания.
Асинхронный двигатель подключают к однофазному источнику. В этом варианте необходимо создать сдвиг фазы для начала вращения ротора. Пуск обеспечивает отдельная обмотка. В эту цепь устанавливают специальный конденсатор. Для упрощенной схемы выбора берут 8-12 мкФ на каждые 0,1 кВт потребляемой мощности.
К сведению. Чтобы исключить перегрев и повреждение деталей, рекомендуется подключение индуктивных нагрузок такого типа через конденсаторы, рассчитанные на рабочее напряжение не менее 450 V.
Расчет гасящего конденсатора для подключения светодиодной ленты можно сделать по формуле:
- I – ток в цепи;
- Uп (Uд) – напряжение источника питания (падение на диодах), соответственно.
Можно ли поставить конденсатор большей емкости
Точный ответ на поднятый в этом разделе вопрос можно дать после изучения конкретной схемы. Если надо выбрать деталь для фильтра (колебательного контура), необходимы аналогичные параметры. В противном случае частотные характеристики не будут соответствовать конструкторскому замыслу.
При сглаживании пульсаций в блоке питания подобная модернизация взамен штатного изделия может быть эффективной. В некоторых случаях, чтобы ограничить ток в цепи, придется подбирать подходящий резистор. Через него можно будет разряжать конденсатор без повреждений. Итоговое решение принимают с учетом рассмотренных выше факторов. Существенное значение имеют условия эксплуатации, тепловые и механические нагрузки. Разумное увеличение затрат на этапе приобретения надежных комплектующих продлит срок службы функционального устройства.
Видео
Что будет если поставить конденсатор меньшей емкости
Пусковой и рабочий конденсаторы служат для запуска и работы элетродвигателей работающих в однофазной сети 220 В.
Поэтому их ещё называют фазосдвигающими.
Место установки — между линией питания и пусковой обмоткой электродвигателя.
Условное обозначение конденсаторов на схемах
Графическое обозначение на схеме показано на рисунке, буквенное обозначение-С и порядковый номер по схеме.
Основные параметры конденсаторов
Ёмкость конденсатора-характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой (нано, микро и т.д.).
Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).
Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры.
Известные производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах,например:
- 400 В — 10000 часов
- 450 В — 5000 часов
- 500 В — 1000 часов
Проверка пускового и рабочего конденсаторов
Проверить конденсатор можно с помощью измерителя ёмкости конденсаторов, такие приборы выпускаются как отдельно, так и в составе мультиметра- универсального прибора, который может измерять много параметров. Рассмотрим проверку мультиметром.
- обесточиваем кондиционер
- разряжаем конденсатор, закоротив еговыводы
- снимаем одну из клемм (любую)
- выставляем прибор на измерение ёмкости конденсаторов
- прислоняем щупы к выводам конденсатора
- считываем с экрана значение ёмкости
У всех приборов разное обозначение режима измерения конденсаторов, основные типы ниже на картинках.
В этом мультиметре режим выбирается переключателем, его необходимо поставить в режим Fcх.Щупы включить в гнёзда с обозначением Сх.
Переключение предела измерения ёмкости ручное. Максимальное значение 100 мкФ.
У этого измерительного прибора автоматический режим, необходимо только его выбрать, как показано на картинке.
Измерительный пинцет от Mastech также автоматически измеряет ёмкость, необходимо только выбрать режим кнопкой FUNC, нажимая её, пока не появится индикация F.
Читайте также: Шрифт для кассового чека word
Для проверки ёмкости, считываем на корпусе конденсатора её значение и ставим заведомо больший предел измерения на приборе. (Если он не автоматический)
К примеру, номинал 2,5 мкФ (μF), на приборе ставим 20 мкФ (μF).
После подсоединения щупов к выводам конденсатора ждём показаний на экране, к примеру время измерения ёмкости 40 мкФ первым прибором — менее одной секунды, вторым — более одной минуты, так что следует ждать.
Если номинал не соответствует указанному на корпусе конденсатора, то его необходимо заменить и если нужно подобрать аналог.
Замена и подбор пускового/рабочего конденсатора
Если имеется оригинальный конденсатор, то понятно, что просто-напросто необходимо поставить его на место старого и всё. Полярность не имеет значения, то есть выводы конденсатора не имеют обозначений плюс «+» и минус «-» и их можно подключить как угодно.
Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения — термическое разрушение. Для этих целей производители специально выпускают неполярные конденсаторы для работы в цепи переменного тока, которые имеют удобное крепление и плоские клеммы, для быстрой установки.
Если нужного номинала нет, то его можно получить параллельным соединением конденсаторов. Общая ёмкость будет равна сумме двух конденсаторов:
То есть, если соединить два конденсатора по 35 мкФ, получим общую ёмкость 70 мкФ, напряжение при котором они смогут работать будет соответствовать их номинальному напряжению.
Такая замена абсолютно равноценна одному конденсатору большей ёмкости.
Если во время замены перепутались провода, то правильное подключение можно посмотреть по схеме на корпусе или здесь: Схема подключения конденсатора к компрессору
Типы конденсаторов
Для запуска мощных двигателей компрессоров применяют маслонаполненные неполярные конденсаторы.
Корпус внутри заполнен маслом для хорошей передачи тепла на поверхность корпуса. Корпус обычно металлический, аллюминиевый.
Читайте также: Стим установка microsoft vc redist
Самые доступные конденсаторы такого типа CBB65.
Для запуска менее мощной нагрузки, например двигателей вентиляторов, используют сухие конденсаторы, корпус которых, обычно, пластмассовый.
Наиболее распространённые конденсаторы этого типа CBB60, CBB61.
Клеммы для удобства соединения сдвоенные или счетверённые.
Я не буду уподобляться авторам таких постов (что-то последнее время на хабре стало модно писать о том как перепаять конденсатор) и не стану писать топик о том, как я, перепаяв пару конденсаторов и запаяв пару контактов оживил компьютерный БП.
В общем, было в БП 2 вздувшихся конденсатора 10В x 1000мкФ. Под рукой не оказалось таких же и я впаял на их место 16В x 1000мкФ и 25В x 1000мкФ (уж что было, то и впаял). Здравый смысл подсказывает, что ничего страшного не случится и всё будет работать хорошо, однако информация в интернете по этому поводу разнится. Хотелось бы спросить у опытных и умных хабрапользователей, чем чревата такая замена?
И еще вопрос. Блок питания заработал и чувствует себя хорошо, но выходные напряжения немного высоковаты (12.28 и 5.13), но стабильны — просадок и скачков не наблюдается. Нагрузка — мат. плата miniITX и жесткий диск. Насколько это опасно для комплектующих?
При выполнении ремонта или модернизации электронного устройства часто требуется замена электролитического конденсатора вышедшего из строя. Однако аналога со стопроцентным совпадением может не оказаться в наличие, но имеются другие накопители, имеющие некоторые отличия от оригинала. В этой статье мы рассмотрим, на какие параметры следует ориентироваться, чтобы правильно выполнить замену электролитического конденсатора для любой случая, при этом не нарушить режим работы электронного устройства.
Электролитический конденсатор характеризуется тремя основными параметрами: ориентируясь на которые, достаточно просто правильно подобрать замену. К этим параметрам относятся допустимое напряжение, емкость и температура. Однако, прежде чем перейти к рассмотрению указанных параметров, следует не забывать, что данный накопитель энергии является полярным, поэтому необходимо соблюдать полярность. Положительный вывод паяем к плюсу, а отрицательный – к минусу. Чтобы не спутать выводы вдоль всего корпуса со стороны отрицательного вывода наносится знак минус «-», более подробно о маркировке написано здесь.
Читайте также: 180 Км это сколько часов
Замена электролитического конденсатора – основные правила
Чаще всего ремонт блока питания любого электронного устройства заключается в замене вздутого или высохшего электролитического конденсатора. При такой неисправности достаточно выпаять вышедший из строя конденсатор и заменить его новым. Однако довольно редко имеется в наличие аналогичный электролитический конденсатор, но во многих случаях его можно заменить другим, имеющим несколько отличительные параметры.
В первую очередь следует ориентироваться на напряжение. При отсутствии подходящего номинала подойдет конденсатор с большим напряжением. Например, если на корпусе оригинального конденсатора написано 35 В, то подойдет аналог с напряжением 50 В, 63 В, 100 В и т.д. – в сторону увеличения. Нельзя выполнять замену на аналог с более низким напряжением: 25 В, 16 В или 9 В. Иначе он взорвется.
Получить требуемое напряжение можно путем последовательного соединения нескольких накопителей, о чем более подробно с примерами расчетов рассказано здесь.
Следующий параметр – емкость. Как правило, в преобладающем большинстве случаев, электролитические конденсаторы, особенно большой емкости, применяются для сглаживания пульсаций выпрямленного напряжения: чем большая емкость, тем лучше сглаживаются пульсации. Поэтому, в случае отсутствия накопителя такой же емкости, его можно заменить аналогом большей емкости.
Если отсутствуют электролитические конденсаторы нужной емкости и достаточно места на печатной плате устройства, то вместо одного накопителя можно впаять несколько параллельно соединенных. При этом емкости их будут складываться, о чем подробно с примерами расчетов рассказано здесь.
- Автор: Мария Сухоруких
- Распечатать
