Импульсный преобразователь постоянного напряжения это

Импульсный преобразователь постоянного напряжения принцип работы

Для преобразования напряжения одного уровня в напряжение другого уровня часто применяют импульсные преобразователи напряжения с использованием индуктивных накопителей энергии. Такие преобразователи отличаются высоким КПД, иногда достигающим 95%, и обладают возможностью получения повышенного, пониженного или инвертированного выходного напряжения.

В соответствии с этим известно три типа схем преобразователей: понижающие (рис. 1), повышающие (рис. 2) и инвертирующие (рис. 3).

Общими для всех этих видов преобразователей являются пять элементов:

источник питания,
ключевой коммутирующий элемент,
индуктивный накопитель энергии (катушка индуктивности, дроссель),
блокировочный диод,
конденсатор фильтра, включенный параллельно сопротивлению нагрузки.

Включение этих пяти элементов в различных сочетаниях позволяет реализовать любой из трех типов импульсных преобразователей.

Регулирование уровня выходного напряжения преобразователя осуществляется изменением ширины импульсов, управляющих работой ключевого коммутирующего элемента и, соответственно, запасаемой в индуктивном накопителе энергии.

Читайте также: Как подключить светодиодную ленту к 220 В без блока питания: способ подключения LED ленты напрямую

Стабилизация выходного напряжения реализуется путем использования обратной связи: при изменении выходного напряжения происходит автоматическое изменение ширины импульсов.

Понижающий импульсный преобразователь

Понижающий преобразователь (рис. 1) содержит последовательно включенную цепочку из коммутирующего элемента S1, индуктивного накопителя энергии L1, сопротивления нагрузки RH и включенного параллельно ему конденсатора фильтра С1. Блокировочный диод VD1 подключен между точкой соединения ключа S1 с накопителем энергии L1 и общим проводом.

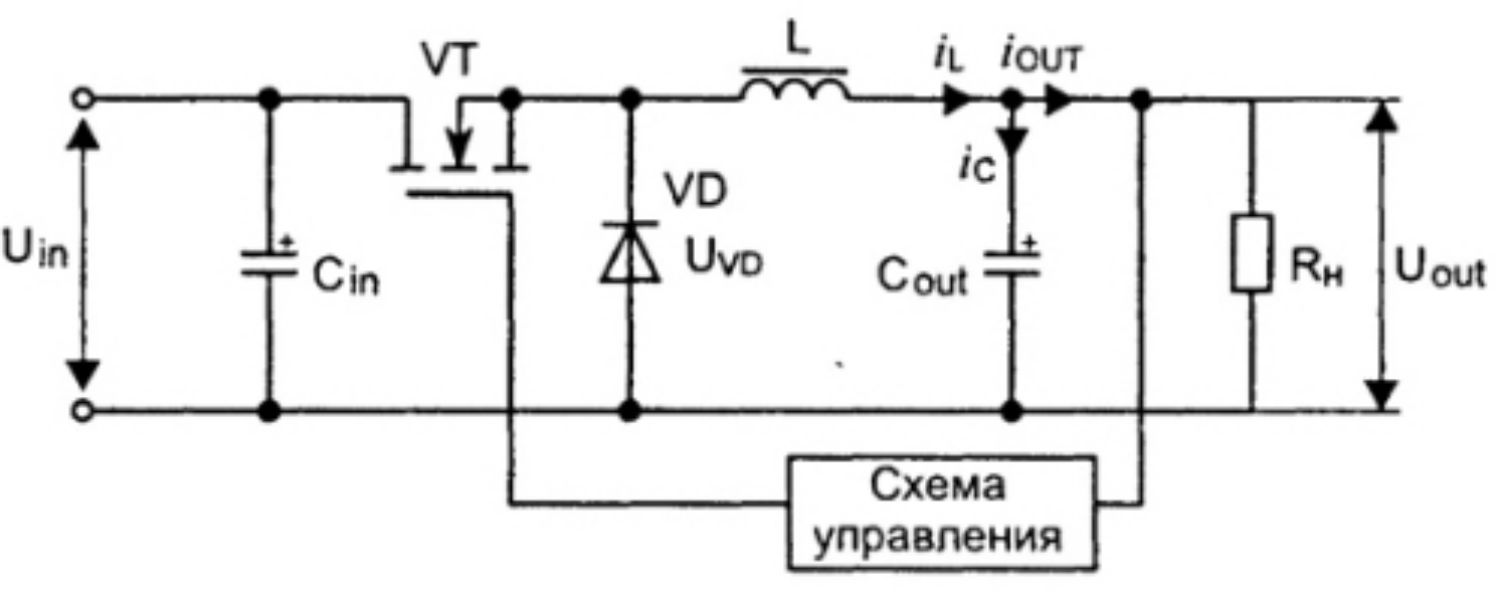

Рис. 1. Принцип действия понижающего преобразователя напряжения.

При открытом ключе диод закрыт, энергия от источника питания накапливается в индуктивном накопителе энергии. После того, как ключ S1 будет закрыт (разомкнут), запасенная индуктивным накопителем L1 энергия через диод VD1 передастся в сопротивление нагрузки RH, Конденсатор С1 сглаживает пульсации напряжения.

Принцип работы импульсного преобразователя

Разработано несколько типов конструкций преобразователей, которые отличаются принципом работы:

step-down (buck converter) – устройства, способные понижать входное напряжение до заданного;
step-up (boost converter) – используются тогда, когда необходимо повысить напряжение на выходе относительно входного;
buck-boost converter – способен работать как на понижение, так и на повышение напряжения;
SEPIC (single-ended primary-inductor converter) – имеет аналогичные параметры, но работает по другому принципу;
inverting converter – основное назначение – инверсия полярности напряжения.

Практически все конструкции используют в работе свойство индуктивности к накоплению энергии. Цепь с катушкой индуктивности (дросселем) управляется ключом, роль которого выполняет быстродействующий транзистор. Различия в схемах заключаются во взаимном расположении дросселя, накопительной емкости и ключевого элемента.

Step-down

Схема содержит индуктивность, расположенную после ключевого элемента и включенную последовательно с нагрузкой. При открытом ключе через дроссель начинает протекать ток. Диод в это время закрыт. После закрытия ключа ток не прекращается мгновенно, а продолжает циркулировать в том же направлении, но уже через открытый диод.

Советуем изучить Как выполнить освещение в гараже и его разновидности

Step-down конвертер

В дальнейшем цикл работы повторяется. Емкость на выходе позволяет сглаживать пульсации выходного напряжения.

Step-up

Данный повышающий преобразователь напряжения также содержит дроссель, соединенный последовательно с нагрузкой, но располагается он до ключа. При открытом ключе через индуктивность течет ток, который линейно растет. После закрытия ключа ток продолжает идти уже через открытый диод в нагрузку. При этом напряжение на входе складывается с ЭДС самоиндукции дросселя.

Step-up конвертер

Остальные схемы имеют аналогичную схемотехнику.

Во всех случаях диод блокирует нагрузку от ключа в необходимом месте цикла преобразования. Падение напряжения на диоде вызывает рассеивание дополнительной мощности, что снижает КПД устройства. Поэтому вместо обыкновенных диодов с падением около 0.7В используют быстродействующие диоды Шоттки, падение напряжения на которых составляет 0.4В.

Читайте также: НАУЧНАЯ БИБЛИОТЕКА — РЕФЕРАТЫ — Полупроводниковые диоды и транзисторы, области их применения

Повышающий импульсный преобразователь

Повышающий импульсный преобразователь напряжения (рис. 2) выполнен на тех же основных элементах, но имеет иное их сочетание: к источнику питания подключена последовательная цепочка из индуктивного накопителя энергии L1, диода VD1 и сопротивления нагрузки RH с параллельно подключенным конденсатором фильтра С1. Коммутирующий элемент S1 включен между точкой соединения накопителя энергии L1 с диодом VD1 и общей шиной.

Рис. 2. Принцип действия повышающего преобразователя напряжения.

При открытом ключе ток от источника питания протекает через катушку индуктивности, в которой запасается энергия. Диод VD1 при этом закрыт, цепь нагрузки отключена от источника питания, ключа и накопителя энергии.

Напряжение на сопротивлении нагрузки поддерживается благодаря запасенной на конденсаторе фильтра энергии. При размыкании ключа ЭДС самоиндукции суммируется с напряжением питания, запасенная энергия передается в нагрузку через открытый диод VD1. Полученное таким способом выходное напряжение превышает напряжение питания.

Как правильно и где использовать прибор

Применение импульсных устройств требует соблюдения некоторых условий:

экранировка корпуса прибора, чтобы понизить уровень излучаемых помех;
установка фильтров на входе устройства для предотвращения передачи помех через питающую сеть;
обеспечение циркуляции воздуха для эффективного охлаждения силовых элементов схемы.

Максимально допустимую нагрузку к источнику питания допускается подключать только при высоком значении входного напряжения. Это связано с тем, что при его снижении для обеспечения номинальных выходных значений полупроводниковые ключи генератора инвертора большую часть времени находятся в открытом состоянии. Это может вызвать их перегрев и выход из строя.

Вам это будет интересно Простые стабилизаторы напряжения

Важно! Большинство схем импульсных преобразователей напряжения построено таким образом, что часть элементов находится под потенциалом сети, что может вызвать удар электрическим током. Использовать такие преобразователи можно только при условии надежного заземления конструкции.

Инвертирующий преобразователь импульсного типа

Инвертирующий преобразователь импульсного типа содержит все то же сочетание основных элементов, но снова в ином их соединении (рис. 3): к источнику питания подключена последовательная цепочка из коммутирующего элемента S1, диода VD1 и сопротивления нагрузки RH с конденсатором фильтра С1.

Индуктивный накопитель энергии L1 включен между точкой соединения коммутирующего элемента S1 с диодом VD1 и общей шиной.

Рис. 3. Импульсное преобразование напряжения с инвертированием.

Работает преобразователь так: при замыкании ключа энергия запасается в индуктивном накопителе. Диод VD1 закрыт и не пропускает ток от источника питания в нагрузку. При отключении ключа ЭДС самоиндукции накопителя энергии оказывается приложенной к выпрямителю, содержащему диод VD1, сопротивление нагрузки Rн и конденсатор фильтра С1.

Поскольку диод выпрямителя пропускает в нагрузку только импульсы отрицательного напряжения, на выходе устройства формируется напряжение отрицательного знака (инверсное, противоположное по знаку напряжению питания).

Микросхемы импульсных преобразователей

Для многих стандартных областей применения разработаны интегральные микросхемы стабилизаторов. Использование микросхем позволяет создавать конструкции, содержащие минимальное количество элементов и не требующие настройки. В случае питания небольшой нагрузки не требуется даже использование мощных ключевых элементов. Это позволяет создавать малогабаритные и надежные источники питания. В качестве примера зарядные устройства для мобильных телефонов.

Преобразователь на ИМС

Читайте также: Проверка трансформаторов тока по вторичной нагрузке

Интегральные микросхемы в преобразователях могут выполнять различные функции, поэтому они делятся по функциональному назначению:

широтно-импульсные преобразователи;
триггеры Шмидта;
стабилизаторы напряжения.

Выпускается большой ассортимент ИМС, совмещающих в себе все перечисленные функции. Одна и та же микросхема может выпускаться различными производителями под своим наименованием.

Обратите внимание! Проектирование и конструирование импульсных преобразователей напряжения облегчается наличием большого количества типовых схем, которые опробованы в работе, отличаются простотой и надежностью.

Что касается ремонта устройства, то во многих случаях это выполнять нецелесообразно, поскольку затраты по времени и трудоемкость работ не сопоставимы с низкой стоимостью элементов и готовой конструкции.

Таким образом, преобразователь — это важное устройство как в быту, так и в промышленности. Благодаря ему обеспечивается слаженная работа электрооборудования и сетей. Но в его использовании важно учесть условия и правила.

Импульсные преобразователи и стабилизаторы

Для стабилизации выходного напряжения импульсных стабилизаторов любого типа могут быть использованы обычные «линейные» стабилизаторы, но они имеют низкий КПД, В этой связи гораздо логичнее для стабилизации выходного напряжения импульсных преобразователей использовать импульсные же стабилизаторы напряжения, тем более, что осуществить такую стабилизацию совсем несложно.

Импульсные стабилизаторы напряжения, в свою очередь, подразделяются на стабилизаторы с широтно-импульсной модуляцией и на стабилизаторы с частотно-импульсной модуляцией. В первых из них изменяется длительность управляющих импульсов при неизменной частоте их следования. Во вторых, напротив, изменяется частота управляющих импульсов при их неизменной длительности. Встречаются импульсные стабилизаторы и со смешанным регулированием.

Ниже будут рассмотрены радиолюбительские примеры эволюционного развития импульсных преобразователей и стабилизаторов напряжения.

Узлы и схемы импульсных преобразователей

Задающий генератор (рис. 4) импульсных преобразователей с нестабилизированным выходным напряжением (рис. 5, 6) на микросхеме КР1006ВИ1 работает на частоте 65 кГц. Выходные прямоугольные импульсы генератора через RC-цепоч-ки подаются на транзисторные ключевые элементы, включенные параллельно.

Катушка индуктивности L1 выполнена на ферритовом кольце с внешним диаметром 10 мм и магнитной проницаемостью 2000. Ее индуктивность равна 0,6 мГн. Коэффициент полезного действия преобразователя достигает 82%.

Рис. 4. Схема задающего генератора для импульсных преобразователей напряжения.

Рис. 5. Схема силовой части повышающего импульсного преобразователя напряжения +5/12 В.

Рис. 6. Схема инвертирующего импульсного преобразователя напряжения +5/-12 В.

Амплитуда пульсаций на выходе не превышает 42 мВ и зависит от величины емкости конденсаторов на выходе устройства. Максимальный ток нагрузки устройств (рис. 5, 6) составляет 140 мА.

В выпрямителе преобразователя (рис. 5, 6) использовано параллельное соединение слаботочных высокочастотных диодов, включенных последовательно с выравнивающими резисторами R1 — R3.

Вся эта сборка может быть заменена одним современным диодом, рассчитанным на ток более 200 мА при частоте до 100 кГц и обратном напряжении не менее 30 В (например, КД204, КД226).

В качестве VT1 и VT2 возможно использование транзисторов типа КТ81х структуры п-р-п — КТ815, КТ817 (рис. 4.5) и р-п-р — КТ814, КТ816 (рис. 6) и другие.

Для повышения надежности работы преобразователя рекомендуется включить параллельно переходу эмиттер — коллектор транзистора диод типа КД204, КД226 таким образом, чтобы для постоянного тока он был закрыт.

Проектирование инвертирующего преобразователя

Рассмотрим типичные схемы повышающего преобразователя и подробно разберем процесс проектирования и расчета. В конце статьи будет форма, в которую можно забить необходимые параметры источника, провести расчет онлайн и получить номиналы всех элементов. Эта форма считает номиналы сразу для всех трех схем. Если в выбранной Вами схеме этих элементов нет, то их номиналы нужно игнорировать.

Читайте также: Прямоугольные импульсы: описание и принцип формирования

Повышающая топология — самая простая в реализации, так как эмиттер (исток) силового транзистора в не соединен с общим проводом. Нет необходимости в специальных ухищрениях при подаче управляющего напряжения на базу (затвор). Достаточно подать это напряжение напрямую. С формированием сигнала обратной связи тоже нет никаких проблем. Если ток нагрузки относительно небольшой, то и сигнал ограничения тока снять совсем просто. В эмиттерной (истоковой) цепи устанавливается резистор. Если ток через этот резистор превышает максимально допустимый, то напряжение на этом резисторе превышает напряжение срабатывания защиты контроллера, и ключ принудительно закрывается.

Если ток нагрузки большой, то потери энергии на резисторе R7 становятся недопустимой роскошью. Тогда применяется трансформатор тока.

Если применяется маломощный контроллер, не способный раскачать мощный биполярный транзистор, то нужно поставить дополнительный транзистор, как это показано на схеме. Применение составного транзистора нежелательно, так как потери энергии на транзисторе тем больше, чем больше напряжение насыщения коллектор — эмиттер, а у составного транзистора напряжение насыщения больше в разы, чем у обычного.

На схеме 3 показано применение трансформатора тока и дополнительного маломощного транзистора. Но это не означает, что их можно применять только вместе. Трансформатор тока можно применять в схемах с полевым транзистором и в схемах с мощным контроллером. А маломощный транзистор можно применять в схемах с резистором R7. Эти два решения показаны на одной схеме просто для примера

Обратите внимание! Если в схеме 3 для управления транзисторами используется ШИМ — контроллер с открытым эмиттером на выходе, то между базой и эмиттером транзистра VT7 нужно включить резистор сопротивлением 300 — 400 Ом для надежного запирания транзистора VT7. Если же на выходе контроллера стоит двухтактный каскад, как в той микросхеме, которую применяем мы, то в таком резисторе потребности нет

Как быть в случае, если входное напряжение больше, чем допустимое напряжение на затворе полевого транзистора или допустимое напряжение питания контроллера, описано в статье про понижающий преобразователь. Для повышающего решение совершенно аналогично.

Для примера в качестве ШИМ — контроллера мы используем микросхему 1156EU3.

В схемах в качестве силового ключа используются мощный биполярный транзистор или мощный полевой транзистор. Подробнее о работе биполярного транзистора и полевого транзистора в качестве силового ключа.

(читать дальше…) :: (в начало статьи)

:: ПоискТехника безопасности :: Помощь

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи.

Инвертирующий импульсный преобразователь напряжения, источник питания…. Как работает инвертирующий стабилизатор напряжения. Где он применяется. Описание…

Зарядное устройство. Импульсный автомобильный зарядник. Зарядка аккуму… Схема импульсного зарядного устройства. Расчет на разные напряжения и токи….

Импульсный источник питания. Своими руками. Самодельный. Сделать. Лабо… Схема импульсного блока питания. Расчет на разные напряжения и токи….

Мостовой импульсный стабилизированный преобразователь напряжения, исто… Как работает мостовой стабилизатор напряжения. Где он применяется. Описание прин…

Силовой мощный импульсный трансформатор, дроссель. Намотка. Изготовить… Приемы намотки импульсного дросселя / трансформатора….

Понижающий импульсный преобразователь напряжения, источник питания. Ко… Как сконструировать понижающий импульсный преобразователь. Шаг 1. Как выбрать ча…

Питание светодиода. Драйвер. Светодиодный фонарь, фонарик. Своими рука… Включение светодиодов в светодиодном фонаре….

Бесперебойник своими руками. ИБП, UPS сделать самому. Синус, синусоида… Как сделать бесперебойник самому? Чисто синусоидальное напряжение на выходе, при…

Преобразователь с задающим генератором-мультивибратором

Для получения выходного напряжения величиной 30…80 В П. Беляцкий использовал преобразователь с задающим генератором на основе несимметричного мультивибратора с выходным каскадом, нагруженным на индуктивный накопитель энергии — катушку индуктивности (дроссель) L1 (рис. 7).

Рис. 7. Схема преобразователя напряжения с задающим генератором на основе несимметричного мультивибратора.

Устройство работоспособно в диапазоне питающих напряжений 1,0. ..1,5 В и имеет КПД до 75%. В схеме можно применить стандартный дроссель ДМ-0,4-125 или иной с индуктивностью 120.. .200 мкГн.

Вариант выполнения выходного каскада преобразователя напряжения показан на рис. 8. При подаче на вход каскада управляющих сигналов прямоугольной формы 7777-уровня (5 В) на выходе преобразователя при его питании от источника напряжением 12 В получено напряжение 250 В при токе нагрузки 3…5 мА (сопротивление нагрузки около 100 кОм). Индуктивность дросселя L1 — 1 мГн.

В качестве VT1 можно использовать отечественный транзистор, например, КТ604, КТ605, КТ704Б, КТ940А(Б), КТ969А и др.

Рис. 8. Вариант выполнения выходного каскада преобразователя напряжения.

Рис. 9. Схема выходного каскада преобразователя напряжения.

Аналогичная схема выходного каскада (рис. 9) позволила при питании от источника напряжением 28В и потребляемом токе 60 мА получить выходное напряжение 250 В при токе нагрузки 5 мА, Индуктивность дросселя — 600 мкГч. Частота управляющих импульсов — 1 кГц.

В зависимости от качества изготовления дросселя на выходе может быть получено напряжение 150…450 В при мощности около 1 Вт и КПД до 75%.

Преобразователь напряжения на основе КР1006ВИ1

Преобразователь напряжения, выполненный на основе генератора импульсов на микросхеме DA1 КР1006ВИ1, усилителя на основе полевого транзистора VT1 и индуктивного накопителя энергии с выпрямителем и фильтром, показан на рис. 10.

На выходе преобразователя при напряжении питания 9В и потребляемом токе 80…90 мА образуется напряжение 400…425 В. Следует отметить, что величина выходного напряжение не гарантирована — она существенно зависит от способа выполнения катушки индуктивности (дросселя) L1.

Рис. 10. Схема преобразователя напряжения с генератором импульсов на микросхеме КР1006ВИ1.

Для получения нужного напряжения проще всего экспериментально подобрать катушку индуктивности для достижения требуемого напряжения или использовать умножитель напряжения.

Схема двуполярного импульсного преобразователя

Для питания многих электронных устройств требуется источник двухполярного напряжения, обеспечивающий положительное и отрицательное напряжения питания. Схема, приведенная на рис. 11, содержит гораздо меньшее число компонентов, чем аналогичные устройства, благодаря тому, что она одновременно выполняет функции повышающего и инвертирующего индуктивного преобразователя.

Читайте также: Супер клей проводит ток

Рис. 11. Схема преобразователя с одним индуктивным элементом.

Схема преобразователя (рис. 11) использует новое сочетание основных компонентов и включает в себя генератор четырехфазных импульсов, катушку индуктивности и два транзисторных ключа.

Управляющие импульсы формирует D-триггер (DD1.1). В течение первой фазы импульсов катушка индуктивности L1 запасается энергией через транзисторные ключи VT1 и VT2. В течение второй фазы ключ VT2 размыкается, и энергия передается на шину положительного выходного напряжения.

Во время третьей фазы замыкаются оба ключа, в результате чего катушка индуктивности вновь накапливает энергию. При размыкании ключа VT1 во время заключительной фазы импульсов эта энергия передается на отрицательную шину питания. При поступлении на вход импульсов с частотой 8 кГц схема обеспечивает выходные напряжения ±12 В. На временной диаграмме (рис. 11, справа) показано формирование управляющих импульсов.

В схеме можно использовать транзисторы КТ315, КТ361.

Преобразователь напряжения со стабильными 30В

Преобразователь напряжения (рис. 12) позволяет получить на выходе стабилизированное напряжение 30 В. Напряжение такой величины используется для питания варикапов, а также вакуумных люминесцентных индикаторов.

Рис. 12. Схема преобразователя напряжения с выходным стабилизированным напряжением 30 В.

На микросхеме DA1 типа КР1006ВИ1 по обычной схеме собран задающий генератор, вырабатывающий прямоугольные импульсы с частотой около 40 кГц.

К выходу генератора подключен транзисторный ключ VT1, коммутирующий катушку индуктивности L1. Амплитуда импульсов при коммутации катушки зависит от качества ее изготовления.

Во всяком случае напряжение на ней достигает десятков вольт. Выходное напряжение выпрямляется диодом VD1. К выходу выпрямителя подключен П-образный RC-фильтр и стабилитрон VD2. Напряжение на выходе стабилизатора целиком определяется типом используемого стабилитрона. В качестве «высоковольтного» стабилитрона можно использовать цепочку стабилитронов, имеющих более низкое напряжение стабилизации.

Как настраивается преобразователь

Уровень напряжения на нагрузке будет зависеть от длительности первой и второй стадий в рамках одного цикла. Ведь чем дольше открыт транзистор VT1, тем больше энергии успевает накопить катушка и тем выше будет по итогу напряжение после LC-фильтра.

Если мы поделим время первой стадии на длительность полного цикла, то получим коэффициент заполнения (D) от 0 до 100 %. Чтобы узнать выходное напряжение (U out), нужно коэффициент заполнения умножить на входное напряжение (U in).

А чтобы узнать коэффициент заполнения, делим U out на U in. Простой пример: чтобы получить типичное для центрального процессора напряжение в 1,2 вольта, то, поделив на входные 12 вольт (напряжение на выходе блока питания), получим D=0,1. Это значит, что первая стадия (накачки энергии) займет всего 10 % времени от общей длительности цикла, а оставшиеся 90 % времени уйдут на стадию разряда.

Преобразователь напряжения с индуктивным накопителем энергии

Преобразователь напряжения с индуктивным накопителем энергии, позволяющий поддерживать на выходе стабильное регулируемое напряжение, показан на рис. 13.

Рис. 13. Схема преобразователя напряжения со стабилизацией.

Схема содержит генератор импульсов, двухкаскадный усилитель мощности, индуктивный накопитель энергии, выпрямитель, фильтр, схему стабилизации выходного напряжения. Резистором R6 устанавливают необходимое выходное напряжение в пределах от 30 до 200 В.

Аналоги транзисторов: ВС237В — КТ342А, КТ3102; ВС307В — КТ3107И, BF459—КТ940А.

Понижающие и инвертирующие преобразователей напряжения

Два варианта — понижающего и инвертирующего преобразователей напряжения [4.1] показаны на рис. 14. Первый из них обеспечивает выходное напряжение 8,4 В при токе нагрузки до 300 мА, второй — позволяет получить напряжение отрицательной полярности (-19,4 В) при таком же токе нагрузки. Выходной транзистор ѴТЗ должен быть установлен на радиатор.

Рис. 14. Схемы стабилизированных преобразователей напряжения.

Аналоги транзисторов: 2N2222 — КТЗ117А 2N4903 — КТ814.

Трех- и четырехфазные повышающие преобразователи

Несмотря на то, что сейчас на рынке господствуют двухфазные преобразователи, современные контроллеры позволяют создавать блочный дизайн многофазных контроллеров, где две фазы повышения представляют один блок. Электрическая схема четырехфаз-ного преобразователя показана на рис. 5, а временная диаграмма — на рис. 6. Эта схема позволяет получать 48 В при 8 А от входа при входном напряжении в диапазоне 12-24 В и способна поддерживать выходное напряжение 48 В при падении входного напряжения до 6 В, с соответствующим снижением выходного тока.

Рис. 5. Четырехфазный синхронный повышающий преобразователь, V0 48 В на 8 А, Vin от 5 до 24 В

Рис. 6. Временная диаграмма четырехфазного повышающего преобразователя. Ch1–Ch4 напряжения на истоках Q1–Q4 соответственно (50 В/Div)

В этой схеме двухфазные контроллеры соединены для управления четырехфазным преобразователем. Контроллер U1 работает в качестве ведущего, а U2 — в качестве ведомого. U1 генерирует, а U2 принимает тактовый сигнал. Контроллер U1 создает разницу между фазой 1 и фазой 3 в 90 градусов, однако разница между фазой 1 и фазой 2, а также фазой 3 и фазой 4 остается 180 градусов. Четырехфазное повышение легко приводится к трехфазному путем отключения четвертой фазы на L4 и Q4, а ножка Phasemode контроллера U1 подключается к выходу 3V8 контроллера. В этом случае все три фазы будут отличаться друг от друга на 120°.

Понижающий стабилизированный преобразователь напряжения

Понижающий стабилизированный преобразователь напряжения, использующий в качестве задающего генератора микросхему КР1006ВИ1 (DA1) и имеющий защиту потоку нагрузки, показан на рис. 15. Выходное напряжение составляет 10 В при токе нагрузки до 100 мА.

Рис. 15. Схема понижающего преобразователя напряжения.

При изменении сопротивления нагрузки на 1% выходное напряжение преобразователя изменяется не более чем на 0,5%. Аналоги транзисторов: 2N1613 — КТ630Г, 2N2905 — КТ3107Е, КТ814.

Двуполярный инвертор напряжения

Для питания радиоэлектронных схем, содержащих операционные усилители, часто требуются двухполярные источники питания. Решить эту проблему можно, использовав инвертор напряжения, схема которого показана на рис. 16.

Устройство содержит генератор прямоугольных импульсов, нагруженный на дроссель L1. Напряжение с дросселя выпрямляется диодом VD2 и поступает на выход устройства (конденсаторы фильтра С3 и С4 и сопротивление нагрузки). Стабилитрон VD1 обеспечивает постоянство выходного напряжения — регулирует длительность импульса положительной полярности на дросселе.

Рис. 16. Схема инвертора напряжения +15/-15 В.

Рабочая частота генерации — около 200 кГц под нагрузкой и до 500 кГц без нагрузки. Максимальный ток нагрузки — до 50 мА, КПД устройства — 80%. Недостатком конструкции является относительно высокий уровень электромагнитных помех, впрочем, характерный и для других подобных схем. В качестве L1 использован дроссель ДМ-0,2-200.

Инверторы на специализированных микросхемах

Наиболее удобно собирать высокоэффективные современные преобразователи напряжения, используя специально созданные для этих целей микросхемы.

Микросхема КР1156ЕУ5 (МС33063А, МС34063А фирмы Motorola) предназначена для работы в стабилизированных повышающих, понижающих, инвертирующих преобразователях мощностью в несколько ватт.

На рис. 17 приведена схема повышающего преобразователя напряжения на микросхеме КР1156ЕУ5. Преобразователь содержит входные и выходные фильтрующие конденсаторы С1, C3, С4, накопительный дроссель L1, выпрямительный диод VD1, конденсатор С2, задающий частоту работы преобразователя, дроссель фильтра L2 для сглаживания пульсаций. Резистор R1 служит датчиком тока. Делитель напряжения R2, R3 определяет величину выходного напряжения.

Рис. 17. Схема повышающего преобразователя напряжения на микросхеме КР1156ЕУ5.

Частота работы преобразователя близка к 15 кГц при входном напряжении 12 В и номинальной нагрузке. Размах пульсаций напряжения на конденсаторах C3 и С4 составлял соответственно 70 и 15 мВ.

Дроссель L1 индуктивностью 170 мкГн намотан на трех склеенных кольцах К12x8x3 М4000НМ проводом ПЭШО 0,5. Обмотка состоит из 59 витков. Каждое кольцо перед намоткой следует разломить на две части.

В один из зазоров вводят общую прокладку из текстолита толщиной 0,5 мм и склеивают пакет. Можно также применить кольца из феррита с магнитной проницаемостью свыше 1000.

Пример выполнения понижающего преобразователя на микросхеме КР1156ЕУ5 приведен на рис. 18. На вход такого преобразователя нельзя подавать напряжение более 40 В. Частота работы преобразователя — 30 кГц при UBX=15 В. Размах пульсаций напряжения на конденсаторах C3 и С4 — 50 мВ.

Рис. 18. Схема понижающего преобразователя напряжения на микросхеме КР1156ЕУ5.

Рис. 19. Схема инвертирующего преобразователя напряжения на микросхеме КР1156ЕУ5.

Дроссель L1 индуктивностью 220 мкГч намотан аналогичным образом (см. выше) на трех кольцах, но зазор при склейке был установлен 0,25 мм, обмотка содержала 55 витков такого же провода.

На следующем рисунке (рис. 19) показана типовая схема инвертирующего преобразователя напряжения на микросхеме КР1156ЕУ5, Микросхема DA1 питается суммой входного и выходного напряжений, которая не должна превышать 40 В.

Частота работы преобразователя — 30 кГц при UBX=5 S; размах пульсаций напряжения на конденсаторах C3 и С4 — 100 и 40 мВ.

Для дросселя L1 инвертирующего преобразователя индуктивностью 88 мкГн были использованы два кольца К12x8x3 М4000НМ с зазором 0,25 мм. Обмотка состоит из 35 витков провода ПЭВ-2 0,7. Дроссель L2 во всех преобразователях стандартный — ДМ-2,4 индуктивностью 3 мкГч. Диод VD1 во всех схемах (рис. 17 — 19) должен быть диодом Шотки.

Для получения двухполярного напряжения из однополярного фирмой MAXIM разработаны специализированные микросхемы. На рис. 20 показана возможность преобразования напряжения низкого уровня (4,5…5 6) в двухполярное выходное напряжение 12 (или 15 6) при токе нагрузки до 130 (или 100 мА).

Рис. 20. Схема преобразователя напряжения на микросхеме МАХ743.

По внутренней структуре микросхема не отличается от типового построения подобного рода преобразователей, выполненных на дискретных элементах, однако интегральное исполнение позволяет при минимальном количестве внешних элементов создавать высокоэффективные преобразователи напряжения.

Так, для микросхемы МАХ743 (рис. 20) частота преобразования может достигать 200 кГц (что намного превышает частоту преобразования подавляющего большинства преобразователей, выполненных на дискретных элементах). При напряжении питания 5 В КПД составляет 80…82% при нестабильности выходного напряжения не более 3%.

Микросхема снабжена защитой от аварийных ситуаций: при снижении питающего напряжения на 10% ниже нормы, а также при перегреве корпуса (выше 195°С).

Для снижения на выходе преобразователя пульсаций с частотой преобразования (200 кГц) на выходах устройства установлены П-образные LC-фильтры. Перемычка J1 на выводах 11 и 13 микросхемы предназначена для изменения величины выходных напряжений.

Для преобразования напряжения низкого уровня (2,0…4,5 6) в стабилизированное 3,3 или 5,0 В предназначена специальная микросхема, разработанная фирмой MAXIM, — МАХ765. Отечественные аналоги — КР1446ПН1А и КР1446ПН1Б. Микросхема близкого назначения — МАХ757 — позволяет получить на выходе плавно регулируемое напряжение в пределах 2,7…5,5 В.

Рис. 21. Схема низковольтного повышающего преобразователя напряжения до уровня 3,3 или 5,0 В.

Схема преобразователя, показанная на рис. 21, содержит незначительное количество внешних (навесных) деталей.

Работает это устройство по традиционному принципу, описанному ранее. Рабочая частота генератора зависит от величины входного напряжения и тока нагрузки и изменяется в широких пределах — от десятков Гц до 100 кГц.

Величина выходного напряжения определяется тем, куда подключен вывод 2 микросхемы DA1: если он соединен с общей шиной (см. рис. 21), выходное напряжение микросхемы КР1446ПН1А равно 5,0±0,25 В, если же этот вывод соединен с выводом 6, то выходное напряжение понизится до 3,3±0,15 В. Для микросхемы КР1446ПН1Б значения будут 5,2±0,45 В и 3,44±0,29 В. соответственно.

Максимальный выходной ток преобразователя — 100 мА. Микросхема МАХ765 обеспечивает выходной ток 200 мА при напряжении 5-6 и 300 мА при напряжении 3,3 В. КПД преобразователя — до 80%.

Назначение вывода 1 (SHDN) — временное отключение преобразователя путем замыкания этого вывода на общий провод. Напряжение на выходе в этом случае понизится до значения, несколько меньшего, чем входное напряжение.

Светодиод HL1 предназначен для индикации аварийного снижения питающего напряжения (ниже 2 В), хотя сам преобразователь способен работать и при более низких значениях входного напряжения (до 1,25 6 и ниже).

Дроссель L1 выполняют на кольце К10x6x4,5 из феррита М2000НМ1. Он содержит 28 витков провода ПЭШО 0,5 мм и имеет индуктивность 22 мкГч. Перед намоткой ферритовое кольцо разламывают пополам, предварительно надпилив алмазным надфилем. Затем кольцо склеивают эпоксидным клеем, установив в один из образовавшихся зазоров текстолитовую прокладку толщиной 0,5 мм.

Индуктивность полученного таким образом дросселя зависит в большей степени от толщины зазора и в меньшей — от магнитной проницаемости сердечника и числа витков катушки. Если смириться с увеличением уровня электромагнитных помех, то можно использовать дроссель типа ДМ-2,4 индуктивностью 20 мкГч.

Конденсаторы С2 и С5 типа К53 (К53-18), С1 и С4 — керамические (для снижения уровня высокочастотных помех), VD1 — диод Шотки (1 N5818, 1 N5819, SR106, SR160 и др.).

Как сделать АС/АС конвертор

АС/АС и DC/DC конверторы, имеют идентичные схемы. Только в АС/АС конверторах необходимо исключить полярные элементы и использовать силовые ключи, которые «…способны находиться или в замкнутом (проводящем), или в разомкнутом (непроводящем) состоянии и обеспечивать протекание или блокировку протекания тока в любом направлении» . Если первое условие интуитивно понятно – нельзя использовать полярные элементы на переменном токе, то второе условие необходимо объяснить более подробно.

Сегодня в качестве силовых ключей из доступной элементной базы можно использовать механические контакты (например, контакты реле), полупроводниковые диоды, биполярные транзисторы, MOSFET и IGBT (Рисунок 1).

Диоды, биполярные транзисторы и IGBT пропускают ток только в одном направлении, причем диод – это неуправляемый элемент. Поэтому в качестве самостоятельных ключей АС/АС конверторов эти приборы использовать нельзя. Проводящий канал MOSFET пропускает ток в обоих направлениях, а его сопротивление определяется напряжением между затвором и истоком. Теоретически, MOSFET вполне подходит для преобразования переменного тока. Однако наличие в этих приборах паразитного диода приводит к тому, что для одного из направлений ток невозможно блокировать. Таким образом, единственными элементами, которые можно использовать для ключей АС/АС конвертора, остаются механические контакты. Они могут, как пропускать ток, так и блокировать его протекание в любом направлении. Но механические контакты физически не могут переключаться с высокой частотой, имеют низкую надежность, высокий уровень шума и много других недостатков, из-за которых в современных преобразователях они не применяются.

В результате, ни один из приборов, показанных на Рисунке 1, в качестве полноценного самостоятельного силового ключа АС/АС конвертора использовать нельзя, поэтому в преобразователях переменного напряжения силовые ключи представляет собой комбинацию из нескольких полупроводниковых приборов (Рисунок 2). Аналогичные схемы используются в матричных преобразователях и подробно описаны в .

Сразу видно, что эти схемы имеют серьезный недостаток – ток протекает минимум через два силовых элемента: диод и транзистор, что негативно сказывается на КПД и стоимости преобразователя. Но, возможно, в будущем появятся более эффективные решения. Например, в упомянуты RB-IGBT и BD-IGBT, но эти приборы по своим характеристикам, доступности и стоимости пока не достигли уровня, достаточного для широкого применения.

Из приведенных решений наибольший интерес представляет схема Рисунка 2в, поскольку в ней один драйвер может управлять двумя транзисторами, в качестве которых из-за меньших потерь на управление лучше использовать MOSFET или IGBT. При использовании MOSFET, если падение напряжения на открытом канале меньше прямого напряжения на диоде, ток будет проходить только через каналы транзисторов, а диод в процессе преобразования принимать участия не будет. Для ключей на основе IGBT можно использовать приборы со встроенным антипараллельным диодом. Это позволяет уменьшить количество корпусов и упростить разводку платы, хотя при этом ухудшается охлаждение кристаллов

При выборе IGBT со встроенным диодом необходимо обращать внимание также на тепловое сопротивление переход-корпус диода – оно должно быть соизмеримо с аналогичным сопротивлением транзистора, потому что в некоторых приборах диод может иметь в несколько раз большее тепловое сопротивление, чем транзистор

Для построения АС/АС конвертора можно взять любую схему DC/DC преобразователя, исключить полярные элементы, а в качестве традиционных транзисторов и диодов использовать управляемые двунаправленные силовые ключи, показанные на Рисунке 2. В качестве примера на Рисунке 3 приведены схемы классических (базовых) АС/АС конверторов понижающего, повышающего и инвертирующего типов. При преобразовании переменного тока они будут выполнять те же функции: понижать, повышать и инвертировать величину входного напряжения.

Советуем изучить Кабель греющий

Источник питания для питания портативных и карманных приемников

Бестрансформаторный источник питания (рис. 23) предназначен для питания портативных и карманных приемников от сети переменного тока напряжением 220 В. Следует учитывать, что этот источник электрически не изолирован от питающей сети. При выходном напряжении 9В и токе нагрузки 50 мА источник питания потребляет от сети около 8 мА.

Рис. 23. Схема бестрансформаторного источника питания на основе импульсного преобразователя напряжения.

Сетевое напряжение, выпрямленное диодным мостом VD1 — VD4 (рис. 23), заряжает конденсаторы С1 и С2. Время заряда конденсатора С2 определяется постоянной цепи R1, С2. В первый момент после включения устройства тиристор VS1 закрыт, но при некотором напряжении на конденсаторе С2 он откроется и подключит к этому конденсатору цепь L1, C3.

При этом от конденсатора С2 будет заряжаться конденсатор C3 большой емкости. Напряжение на конденсаторе С2 будет уменьшаться, а на C3 — увеличиваться.

Ток через дроссель L1, равный нулю в первый момент после открывания тиристора, постепенно увеличивается до тех пор, пока напряжения на конденсаторах С2 и C3 не уравняются. Как только это произойдет, тиристор VS1 закроется, но энергия, запасенная в дросселе L1, будет некоторое время поддерживать ток заряда конденсатора C3 через открывшийся диод VD5. Далее диод VD5 закрывается, и начинается относительно медленный разряд конденсатора C3 через нагрузку. Стабилитрон VD6 ограничивает напряжение на нагрузке.

Как только закрывается тиристор VS1 напряжение на конденсаторе С2 снова начинает увеличиваться. В некоторый момент тиристор снова открывается, и начинается новый цикл работы устройства. Частота открывания тиристора в несколько раз превышает частоту пульсации напряжения на конденсаторе С1 и зависит от номиналов элементов цепи R1, С2 и параметров тиристора VS1.

Конденсаторы С1 и С2 — типа МБМ на напряжение не ниже 250 В. Дроссель L1 имеет индуктивность 1…2 мГн и сопротивление не более 0,5 Ом. Он намотан на цилиндрическом каркасе диаметром 7 мм.

Ширина обмотки 10 мм, она состоит из пяти слоев провода ПЭВ-2 0,25 мм, намотанного плотно, виток к витку. В отверстие каркаса вставлен подстроечный сердечник СС2,8х12 из феррита М200НН-3. Индуктивность дросселя можно менять в широких пределах, а иногда и исключить его совсем.

Схемы устройств для преобразования энергии

Схемы устройств для преобразования энергии показаны на рис. 24 и 25. Они представляют собой понижающие преобразователи энергии с питанием от выпрямителей с гасящим конденсатором. Напряжение на выходе устройств стабилизировано.

Рис. 24. Схема понижающего преобразователя напряжения с сетевым бестрансформаторным питанием.

Рис. 25. Вариант схемы понижающего преобразователя напряжения с сетевым бестрансформаторным питанием.

В качестве динисторов VD4 можно использовать отечественные низковольтные аналоги — КН102А, Б. Как и предыдущее устройство (рис. 23), источники питания (рис. 24 и 25) имеют гальваническую связь с питающей сетью.

Самые распространённые схемы

Существует несколько классических стандартных схем, которые чаще всего применяются в импульсных преобразователях постоянного напряжения. Они обеспечивают разные величины соотношений между входным и выходным напряжением. Эти схемы раскрывают саму суть преобразователей и их принцип работы.

Понижающий преобразователь напряжения и его схема

Она используется для питания потребителей, нагрузка которых выражается большими токами и малым напряжением. Это первоочередная схема способная заменить классический низкочастотный преобразователь, в свою очередь, обеспечит увеличение КПД, уменьшит габариты и вес устройства. Транзистор VT выполняет роль электронного ключа, его работа лежит между двумя режимами осечки (полного закрытия) и насыщения (полного открытия). Расчет каждой детали производится непосредственно для конкретного потребителя и источника напряжения. Основным недостатком данной схемы является вероятность пробоя и появление полного большого входного напряжения на потребителе. Это, несомненно, приведёт к неисправности питаемого устройства.

Повышающий преобразователь и схема

Она может быть использована для получения напряжения на потребителе или на нагрузке больше чем на источники энергии. Применяется для подсветки дисплеев портативных компьютеров и для других электронных устройств где необходимо из небольшого напряжения сделать большее. Здесь имеет место процесс появления ЭДС самоиндукции, которая появляется после открытия транзистора. Вся накопленная энергия в дросселе попадает в нагрузку. При этом напряжение на выводах дросселя меняет свою полярность.

Инвертирующая схема

Может использоваться для получения напряжения, которое обладает обратной полярностью. При этом по значению U вых может быть меньше или больше U вх. Энергия, которая скапливается в дросселе направляется в нагрузку через сглаживающий конденсатор.

Преобразователь напряжения с импульсным накоплением энергии

В преобразователе напряжения С. Ф. Сиколенко с «импульсным накоплением энергии» (рис. 26) ключи К1 и К2 выполнены на транзисторах КТ630, система управления (СУ) — на микросхеме серии К564.

Рис. 26. Схема преобразователя напряжения с импульсным накоплением.

Накопительный конденсатор С1 — 47 мкФ. В качестве источника питания используется батарея напряжением 9 В. Выходное напряжение на сопротивлении нагрузки 1 кОм достигает 50 В. КПД составляет 80% и возрастает до 95% при использовании в качестве ключевых элементов К1 и К2 КМОП-структур типа RFLIN20L.

Импульсно-резонансный преобразователь

Импульсно-резонансные преобразователи конструкции к,т.н. Н. М. Музыченко, один из которых показан на рис. 4,27, в зависимости от формы тока в ключе VT1 делятся на три разновидности, в которых коммутирующие элементы замыкаются при нулевом токе, а размыкаются — при нулевом напряжении. На этапе переключения преобразователи работают как резонансные, а остальную, большую, часть периода — как импульсные.

Рис. 27. Схема импульсно-резонансного преобразователя Н. М. Музыченко.

Отличительной чертой таких преобразователей является то, что их силовая часть выполнена в виде индуктивно-емкостного моста с коммутатором в одной диагонали и с коммутатором и источником питания в другом. Такие схемы (рис. 27) отличаются высокой эффективностью.

Источник: Шустов М. А. Практическая схемотехника. Преобразователи напряжения.

Технические характеристики прибора

Технические характеристики инверторов по большей части совпадают с таковыми у классических источников питания. Но есть и отличия. Импульсный преобразователь может работать при более широком диапазоне входного напряжения, имеет меньшие массу и габариты, более высокий КПД. Устройства отличаются высоким уровнем высокочастотных помех, но их легко снизить при использовании фильтров. Благодаря высокой частоте габариты фильтра невелики.

Обратите внимание! Инвертор имеет отрицательную величину входного сопротивления. На практике это выражается в том, что при увеличении напряжения питающей сети происходит снижение тока потребления.

Вам это будет интересно Дифзащита трансформатора

Преобразователи напряжения импульсные

В отличие от линейных устройств, импульсные адаптеры выгодно отличаются более высокой производительностью, компактными размерами и возможностью гальванической развязки цепей на входе и выходе. Для обеспечения дополнительного функционала с привязкой сторонних приборов не требуется применение сложных схем подключения. Но есть и слабые места у импульсного преобразователя в сравнении с линейными трансформаторами. К ним относятся следующие недостатки:

В условиях изменения входного тока или напряжения под нагрузкой отмечается нестабильность выходного сигнала.
Наличие уже упомянутых импульсных помех на выходных и входных цепях.
После резких изменений в параметрах напряжения и тока система дольше восстанавливается при переходных процессах.
Риск автоколебаний, которые могут повлиять на работоспособность аппаратуры. Причем колебания такого рода связаны не с сетевой нестабильностью источника, а с конфликтами внутри стабилизационной схемы.

Принцип действия

Классические преобразователи с регулировкой выходного напряжения, как правило, управляют сопротивлением элемента, выполняющего регулировочную роль (транзистор или тиристор), через него постоянно протекает электрический ток, который и заставляет данный элемент нагреваться, при этом теряется значительная часть мощности. Главное преимущество такого устройства это минимум запчастей, простота, и отсутствие помех. Все остальные характеристики больше относятся к недостаткам.

Импульсный преобразователь напряжения использует регулировочный элемент лишь в виде ключа. То есть он работает в двух режимах:

Закрыт, и не пропускает электрический ток;
Открыт, и имеет минимальное проходное сопротивление.

При этом каждый из режимов обладает низким выделением тепла, что даёт возможность показывать высокий коэффициент полезного действия (КПД). Нагрузка же получает непрерывно электроэнергию за счёт накопления и хранения её в таких электрических резервуарах, как:

Индуктивность (катушках);
Конденсаторах.

Регулировка происходит за счёт изменения времени замкнутого состояния ключевого элемента. Снижение габаритов, а также массы устройств, возможно только за счёт повышения частоты, от 20 кГц до 1 МГц. Импульсные устройства могут формировать на выходе как пониженное напряжение, так и с изменением полярности. За счёт применения в них трансформаторов, работающих на высоких частотах позволяет:

Качественно изолировать вход от выхода;
Получить на выходе устройства несколько выходных напряжений.

Как и любое устройство импульсный преобразователь обладает и недостатками, которыми являются:

Сложность схемы и наличие большего количества запчастей, а значит потенциально существует больше причин поломки;
Являются источниками помех.

Однако постоянное развитие технологий в этом направлении снижают эти недостатки к минимальным значениям.

Как сделать АС/АС конвертор

Рисунок 1.

Протекание тока в силовых элементах.

Рисунок 2.

Силовые ключи АС/АС конверторов.

Рисунок 3.

Понижающий (а), повышающий (б) и инвертирующий (в) АС/АС конверторы.

Узлы и схемы импульсных преобразователей

Рис. 4. Схема задающего генератора для импульсных преобразователей напряжения.

Рис. 5. Схема силовой части повышающего импульсного преобразователя напряжения +5/12 В.

Рис. 6. Схема инвертирующего импульсного преобразователя напряжения +5/-12 В.

Амплитуда пульсаций на выходе не превышает 42 мВ и зависит от величины емкости конденсаторов на выходе устройства. Максимальный ток нагрузки устройств (рис. 5, 6) составляет 140 мА.

Проектирование инвертирующего преобразователя

Повышающая топология – самая простая в реализации, так как эмиттер (исток) силового транзистора в не соединен с общим проводом. Нет необходимости в специальных ухищрениях при подаче управляющего напряжения на базу (затвор). Достаточно подать это напряжение напрямую. С формированием сигнала обратной связи тоже нет никаких проблем. Если ток нагрузки относительно небольшой, то и сигнал ограничения тока снять совсем просто. В эмиттерной (истоковой) цепи устанавливается резистор. Если ток через этот резистор превышает максимально допустимый, то напряжение на этом резисторе превышает напряжение срабатывания защиты контроллера, и ключ принудительно закрывается.

Если применяется маломощный контроллер, не способный раскачать мощный биполярный транзистор, то нужно поставить дополнительный транзистор, как это показано на схеме. Применение составного транзистора нежелательно, так как потери энергии на транзисторе тем больше, чем больше напряжение насыщения коллектор – эмиттер, а у составного транзистора напряжение насыщения больше в разы, чем у обычного.

Обратите внимание! Если в схеме 3 для управления транзисторами используется ШИМ – контроллер с открытым эмиттером на выходе, то между базой и эмиттером транзистра VT7 нужно включить резистор сопротивлением 300 – 400 Ом для надежного запирания транзистора VT7. Если же на выходе контроллера стоит двухтактный каскад, как в той микросхеме, которую применяем мы, то в таком резисторе потребности нет

Для примера в качестве ШИМ – контроллера мы используем микросхему 1156EU3.

(читать дальше…) :: (в начало статьи)

:: ПоискТехника безопасности :: Помощь

Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи.

Инвертирующий импульсный преобразователь напряжения, источник питания….
Как работает инвертирующий стабилизатор напряжения. Где он применяется. Описание…

Зарядное устройство. Импульсный автомобильный зарядник. Зарядка аккуму…
Схема импульсного зарядного устройства. Расчет на разные напряжения и токи….

Импульсный источник питания. Своими руками. Самодельный. Сделать. Лабо…
Схема импульсного блока питания. Расчет на разные напряжения и токи….

Мостовой импульсный стабилизированный преобразователь напряжения, исто…
Как работает мостовой стабилизатор напряжения. Где он применяется. Описание прин…

Силовой мощный импульсный трансформатор, дроссель. Намотка. Изготовить…
Приемы намотки импульсного дросселя / трансформатора….

Понижающий импульсный преобразователь напряжения, источник питания. Ко…
Как сконструировать понижающий импульсный преобразователь. Шаг 1. Как выбрать ча…

Питание светодиода. Драйвер. Светодиодный фонарь, фонарик. Своими рука…
Включение светодиодов в светодиодном фонаре….

Бесперебойник своими руками. ИБП, UPS сделать самому. Синус, синусоида…
Как сделать бесперебойник самому? Чисто синусоидальное напряжение на выходе, при…

Принцип работы импульсного преобразователя

Разработано несколько типов конструкций преобразователей, которые отличаются принципом работы:

step-down (buck converter) – устройства, способные понижать входное напряжение до заданного;
step-up (boost converter) – используются тогда, когда необходимо повысить напряжение на выходе относительно входного;
buck-boost converter – способен работать как на понижение, так и на повышение напряжения;
SEPIC (single-ended primary-inductor converter) – имеет аналогичные параметры, но работает по другому принципу;
inverting converter – основное назначение – инверсия полярности напряжения.

Step-down

Step-down конвертер

Step-up

Step-up конвертер

Остальные схемы имеют аналогичную схемотехнику.

Свойства инверторов [ править | править код ]

Инверторы напряжения позволяют устранить или по крайней мере ослабить зависимость работы информационных систем от качества сетей переменного тока. Например, в персональных компьютерах при внезапном отказе сети с помощью резервной аккумуляторной батареи и инвертора, образующих источник бесперебойного питания (ИБП), можно обеспечить работу компьютеров для корректного завершения решаемых задач. В более сложных ответственных системах инверторные устройства могут работать в длительном контролируемом режиме параллельно с сетью или независимо от неё.
Кроме «самостоятельных» приложений, где инвертор выступает в качестве источника питания потребителей переменного тока, широкое развитие получили технологии преобразования энергии, где инвертор является промежуточным звеном в цепочке преобразователей. Принципиальной особенностью инверторов напряжения для таких приложений является высокая частота преобразования (десятки-сотни килогерц). Для эффективного преобразования энергии на высокой частоте требуется более совершенная элементная база (полупроводниковые ключи, магнитные материалы, специализированные контроллеры).
Как и любое другое силовое устройство, инвертор должен иметь высокий КПД, обладать высокой надежностью и иметь приемлемые массо-габаритные характеристики. Кроме того, он должен иметь допустимый уровень высших гармонических составляющих в кривой выходного напряжения (допустимое значение коэффициентов гармоник) и не создавать при работе недопустимый для других потребителей уровень пульсации на зажимах источника энергии.
В системах чистого измеренияGr > Работа инвертора

Работа инвертора напряжения основана на переключении источника постоянного напряжения с целью периодического изменения полярности напряжения на зажимах нагрузки. Частота переключения задается сигналами управления, формируемыми управляющей схемой (контроллером). Контроллер также может решать дополнительные задачи:

регулирование напряжения;
синхронизация частоты переключения ключей;
защитой их от перегрузок и др.

По принципу действия инверторы делятся на:

инверторы напряжения (АИН), пример — инверторы большинства ИБП;
инверторы тока (АИТ), пример — советский аэродромный преобразователь АПЧС-63У1 ;
резонансные инверторы (АИР);

зависимые (инверторы, ведомые сетью), пример — силовой преобразователь электровозов ВЛ85, ЭП1 и др.

Режим рекуперации

А что произойдет, если среднее значение магнитного потока дросселя Ф_СР будет иметь знак, противоположный ΔФ, например, если Ф_НАЧКОН НАЧ КОН? В этом случае, согласно (7), W_ИМП

Рисунок 9.

Режим рекуперации.

Когда такой режим необходим? Например, если вход преобразователя подключен к системной питающей шине, а выход – к аккумуляторной батарее, содержащей аварийный запас энергии (Рисунок 10). В нормальном режиме система питается от основного источника, а преобразователь выполняет функцию зарядного устройства, при этом энергия передается с входа на выход преобразователя, что соответствует режиму передачи. Если аккумулятор заряжен, то энергия никуда не передается, и преобразователь работает в режиме холостого хода. При аварии основного источника энергия из аккумулятора через преобразователь, работающий в режиме рекуперации, поступает на шину питания, обеспечивая питанием нагрузку.

Рисунок 10.

Пример работы преобразователя в трех режимах.

Необходимо отметить, что переход из одного режима в другой происходит автоматически, без какого-либо участия со стороны контроллера, основной задачей которого в этом случае является только поддержание нужного соотношения t₁/t₂ так, чтобы, согласно (9), обеспечить или требуемое значение U_ВХ/U_ВЫХ, или требуемый ток нагрузки.

Способ управления

Частотные преобразователи управляются разными способами. К основным командам относятся: пуск, остановка, регулировка скорости, аварийное торможение. Эти действия допустимо выполнять как с панели ПЧ, так и с пульта. Это касается подачи команд от оператора к оборудованию. Осуществлять управление работой электропривода моторов ЧМ может следующими способами:

Скалярная регулировка опирается на постоянное соотношение выходных напряжения и частоты (Uвых/Fвых). Данный метод не требует применения датчика, указывающего на текущее положение ротора. Применяется там, где нагрузки не изменяющиеся, и нет повышенных динамических нагрузок.

Важно! При такой регулировке нагрузка на двигатель влияет на скорость: при большой нагрузке скорость уменьшается, при малой – увеличивается. Векторный метод опирается не только на контроль над U/F, но и угол, и величину вектора пространства (фазу)

При данном методе отсутствует инерционность регулировки, она осуществляется в большом интервале скоростей

Векторный метод опирается не только на контроль над U/F, но и угол, и величину вектора пространства (фазу). При данном методе отсутствует инерционность регулировки, она осуществляется в большом интервале скоростей.

Внимание! При векторном способе нагрузка не влияет на скорость вращения, постоянство скорости достигается при помощи автоматической корректировки напряжения на выходе

Принцип работы импульсного блока питания

В основе работы инвертора лежит выпрямление первичного напряжения и дальнейшее его преобразование в последовательность импульсов высокой частоты. Этим он отличается от обычного трансформатора. Выходное напряжение блока служит для формирования сигнала отрицательной обратной связи, что позволяет регулировать параметры импульсов. Управляя шириной импульсов, легко организовать стабилизацию и регулировку выходных параметров, напряжения или тока. То есть это может быть как стабилизатор напряжения, так и стабилизатор тока.

Количество и полярность выходных значений может быть самым различным в зависимости от того, как работает импульсный блок питания.

Двуполярный инвертор напряжения

Рис. 16. Схема инвертора напряжения +15/-15 В.

Назначение преобразователя

Всюду, где требуется изменение параметров электроэнергии, в той или иной эксплуатационной конфигурации задействуются импульсные трансформаторы. На первом этапе широкого распространения их задействовали преимущественно в импульсной технике – например, в триодных генераторах, газовых лазерах, магнетронах и дифференцирующей радиоаппаратуре. Далее по мере совершенствования устройства они стали применяться и в большинстве типовых представителей электрооборудования. Причем это не обязательно была специализированная техника. Опять же, в разных исполнениях импульсный преобразователь может присутствовать и в компьютерах, и в телевизорах, в частности.

Еще одна, но уже менее известная функция трансформаторов данного типа – защитная. Сама по себе импульсная регуляция может рассматриваться как защитная мера, но цели у корректировки параметров напряжения изначально стоят другие. Тем не менее специальные модификации обеспечивают защиту аппаратуры от замыканий под нагрузкой. Это особенно касается оборудования, работающего в режимах холостого хода. Также существуют импульсные устройства, предотвращающие перегревы и чрезмерные повышения напряжения.

Самые распространённые схемы

Понижающий преобразователь напряжения и его схема

Повышающий преобразователь и схема

Инвертирующая схема

Как видно из этих схем все они не имеют гальванической развязки, то есть непосредственной изоляции вторичного выходного напряжения от входного.

Вот одна из таких схем, содержащих трансформатор. Энергия, которая накапливается в магнитном поле первичной обмотки трансформатора, в нагрузку выводится через вторичную обмотку. Трансформатор в этом случае может быть и повышающим и понижающим. Применяется очень часто в сетевых источниках где есть необходимость снижения входного напряжения от нескольких сотен вольт до единиц или десятков.

В момент когда транзистор закрывается трансформатор своей индуктивностью может вызвать на коллекторе высоковольтный скачок или всплеск, что несомненно, очень плохо и может привести к пробою полупроводникового элемента. Для этого и устанавливается RC-цепочка из конденсатора и катушки индуктивности, которая может быть подключена параллельно ключу или первичной обмотке. Такой обратноходовой импульсный преобразователь широко используется во многих сетевых источниках электрического тока с небольшой мощностью порядка 100 Вт.

Еще одна схема с трансформатором и прямым включением диода изображена на схеме ниже.

Используется в источниках питания около 250 Вт. Все эти рассмотренные выше преобразователи называются однотактные, потому что за один период преобразования в нагрузку будет поступать только один импульс. Основное их преимущество — это простота схемы состоящей всего из одного транзистора, работающего в режиме ключа, а недостаток намагничивание сердечника которое не даёт в полном объёме использовать с максимальным КПД этот магнитный материал. Передача энергии потребителю и подготовка трансформатора к следующему циклу размагничивания осуществляется с некоторой паузой которая и снижает их выходную мощность.

Вот несколько практических реализованных в жизни схем, основой которого является импульсный преобразователь. Первая из них имеет регулировочный элемент, выполненный на микросхеме, в свою очередь, обе схемы выполнены на полевых транзисторах. Расчет их выполнен под напряжение для нагрузки от 5 до 12 Вольт.

Критерии выбора

Критерии которым должен отвечать качественный импульсный преобразователь и стабилизатор:

Продолжительный режим работы в экстремальных моментах когда ток в нагрузке максимален;
Полная автоматизация регулирования напряжения на выходе. Только тогда можно не бояться ни перегрузок, ни даже короткого замыкания;
Высокая надёжность устройства, обусловленная высоким показателем КПД и как следствие низким выделением тепла;
Минимальные габариты и вес;
Наличие гальванической развязки, которая исключает даже теоретически саму возможность попадания опасного напряжения входа, на выходные контакты, а значит на незащищенный потребитель.

Человек не знакомый с электроникой должен помнить при выборе нужного бытового стабилизатора напряжения что он должен соответствовать главным образом мощности тех приборов, к которым он будет подключен. А также падения и всплескам напряжения, которые могут возникнуть в сети. Лучше выбирать стабилизатор или импульсный понижающий преобразователь напряжения немного с запасом по мощности, так как количество используемых потребителей в квартирах и частных домах постоянно растёт.

Сфера применения импульсного блока питания

Импульсные преобразователи напряжения применяются в большинстве случаев вместо традиционных трансформаторных с полупроводниковыми стабилизаторами. При одинаковой мощности инверторы отличаются меньшими габаритными размерами и массой, высокой надежностью, а главное — более высоким КПД и возможностью работать в широком диапазоне входного напряжения. А при сравнимых габаритах максимальная мощность инвертора в несколько раз выше.

В такой области, как преобразование постоянного напряжения, импульсные источники практически не имеют альтернативной замены и способны работать не только по понижению напряжения, но и вырабатывать повышенное, организовывать смену полярности. Высокая частота преобразования существенно облегчает фильтрацию и стабилизацию выходных параметров.

Малогабаритные инверторы на специализированных интегральных микросхемах используются в качестве зарядных устройств всевозможных гаджетов, а их надежность такова, что срок службы зарядного блока может превосходить время работоспособности мобильного устройства в несколько раз.

Драйверы питания на 12 Вольт для включения светодиодных источников освещения также построены по импульсной схеме.
