Индикация напряжения 10 кв

ООО Научно-производственное общество
Э К О В А К У У М
Производство и реализация вакуумных дугогасительных камер, вакуумных контакторов,
вакуумных выключателей и другой вакуумной коммутационной аппаратуры

Индикаторы высокого напряжения (ИВН) 6-10 кВ стационарные, производства ООО «НПО «Эковакуум»

Индикаторы высокого напряжения (ИВН) предназначены для визуальной (световой) сигнализации наличия высокого напряжения на токоведущих частях электрооборудования комплектных распределительных устройств (КРУ, КРУН,КСО), комплектных трансформаторных подстанций (КТП) и др. в классе напряжения 6-10 кВ, 50 Гц и постоянного до 15 кВ.

Кроме световой индикации наше предприятие изготавливает индикаторы с релейным блоком. Индикаторы с релейным блоком имеют реле с одной или двумя группами «сухих» контактов. При наличии высокого напряжения, хотя бы в одной из трех фаз контакты реле переключаются, при отсутствии высокого напряжения во всех фазах они переключаются обратно. Индикаторы с релейным блоком и транзисторным выходом могут использоваться в схемах телемеханики, блокировки ошибочных операций, передаче информации о наличии напряжения. Для своей работы они не требуют дополнительно источников питания.

Для электрооборудования переменного тока индикаторы поставляются в комплекте на три фазы (емкостные датчики, элементы индикации и соединительные провода). Для электрооборудования постоянного тока комплект поставки содержит датчик резистивного типа, элемент индикации и соединительный провод. Индикаторы релейного типа содержат дополнительно релейный блок. Длина соединительных проводов от 2 до 4 м, по заказу. Элементы индикации — газоразрядные или светодиодные лампы.

Индикаторы поставляются с лампами красного цвета, но по заказу могут быть трех цветов (желтая, зеленая и красная (ЖЗК)), а также в антивандальном исполнении.

Индикаторы высокого напряжения для установки в шкафах КРУ, КРУН, КСО и КТП.

Обозначение	Тип датчика напряжения	Индикация напряжения	Релейный блок	Место установки
ИВН-10	Емкостной, в опорном изоляторе	Газоразрядный или светодиодный индикатор	Нет	Шкафы КРУ, КСО, КТП и др. 6-10 кВ, 50 Гц
ИВНБ-10	Емкостной, бесконтактный	Газоразрядный или светодиодный индикатор	Нет	Шкафы КРУ, КСО, КТП, 6-10 кВ, 50 Гц, а также оборудование с подвижными токоведущими частями
ИВНК-10	Емкостной, для крепления на жилах кабеля	Газоразрядный или светодиодный индикатор	По заказу	Для устнановки на кабельные вводы в шкафах КРУ, КСО, КТП, 6-10 кВ, 50 Гц
ИВНР-10	Емкостной, в опорном изоляторе с релейным блоком	Газоразрядный индикатор	Есть	Шкафы КРУ, КСО, КТП и др. 6-10 кВ с возможностью блокировки и информирования
ИВНКР-10	Емкостной, для крепления на жилах кабеля	Газоразрядный или светодиодный индикатор	Есть	Кабельные вводы в шкафах КРУ, КСО, КТП и др. 6-10 кВ, 50 Гц
ИВН(П)-10	Резистивный в опорном изоляторе	Газоразрядный или светодиодный индикатор	Нет	Высоковольтное оборудование постоянного тока 3-15 кВ
ИВН(ПР)-10	Резистивный в опорном изоляторе с релейным блоком	Газоразрядный или светодиодный индикатор	Есть	Высоковольтное оборудование постоянного тока 3-15 кВ с возможностью блокировки и информирования

Индикаторы напряжения и тока для установки на проводах ЛЭП 6-10 кВ.

Обозначение	Тип датчика	Индикация напряжения	Индикация тока	Место установки и назначение
ИВНЛ-10	Емкостной	Светодиоды	Нет	На проводах ЛЭП 6-10 кВ рядом с КТП, КРУН, реклоузерами и др. Контроль наличия напряжения, замыканий на землю.
ИТЛС-200	Трансформаторный	Светодиоды	Светодиоды	На проводах ЛЭП 0,38-35 кВ рядом с КТП, КРУН, реклоузерами и др. Контроль обрыва проводов, перегорания предохранителей, неполнофазных режимов и др.

Индикатор высокого напряжения ИВН-10

(стационарный указатель напряжения, устройство индикации напряжения)

Индикатор высокого напряжения ИВН-10 (далее – индикатор) предназначен для визуальной индикации наличия напряжения 6-10 кВ, 50 Гц,(3 фазы) на токоведущих частях, в том числе, комплектных распределительных устройств (КРУ, КРУН, КСО). Индикатор состоит из датчиков высокого напряжения емкостного типа, встроенных в опорные изоляторы, элементов индикации и соединительных проводов на каждую фазу. ИВН-10 предназначен для стационарной установки.

Мигающее свечение элементов индикации (газоразрядные лампочки) осуществляется за счет энергии, поступающей от датчиков емкостного типа встроенных в опорные изоляторы, входящие в комплектацию индикатора. Опорные изоляторы с датчиками устанавливаются под токоведущими шинами как обычные опорные изоляторы. Элементы индикации выдают устойчивый световой сигнал с частотой импульсов 1-2 Гц при наличии на шинах напряжения. Величина тока, проходящего по шинам, не влияет на показания индикатора.

Индикатор может поставляться по выбору с одним из двух типов элементов индикации: газораздрядными или светодиодными лампами.

Индикаторы поставляются с лампами красного цвета, но по заказу могут быть трех цветов (желтая, зеленая и красная (ЖЗК)).

Для работы индикатора высокого напряжения не требуется источников питания. Он прост в монтаже, не требует обслуживания и надежен в работе.

Применение индикатора позволяет повысить безопасность и удобство работы обслуживающего персонала.

Если Вам необходима дополнительная техническая информация или информация коммерческого характера Вы можете связаться с нами по телефону или написать нам по e-mail.

Индикатор высокого напряжения бесконтактный ИВНБ-10

(стационарный указатель напряжения, устройство индикации напряжения)

Индикатор высокого напряжения ИВНБ-10 предназначен для определения наличия высокого напряжения 6-10 кВ, 50 Гц, 3 фазы на токоведущих частях электроустановок, в том числе, комплектных распределительных устройств (КРУ, КРУН, КСО). Индикатор состоит из высоковольтных датчиков напряжения емкостного типа, блоков индикации и соединительных проводов на каждую фазу. Датчики и блоки индикации устанавливаются стационарно, причем датчик не контактирует с токоведущими частями.

Индикатор поставляется в трехфазном исполнении. О наличии высокого напряжения свидетельствует свечение световых элементов на блоках индикации.

Применение индикатора позволяет повысить безопасность и удобство работы обслуживающего персонала.

Индикатор высокого напряжения кабельный 10кВ

Индикатор высокого напряжения кабельный ИВНК-10 предназначен для определения наличия высокого напряжения 6-10 кВ, 50 Гц, 3 фазы на жилах высоковольтного кабеля, в комплектных распределительных устройствах (КРУ, КРУН, КСО). Индикатор состоит из датчиков напряжения емкостного типа, элементов индикации и соединительных проводов на каждую фазу. Датчики и элементы индикации устанавливаются стационарно.

Индикатор не требует дополнительных источников питания. Мигающее свечение элементов индикации (газоразрядные или светодиодные лампочки) осуществляется за счет энергии, поступающей от датчиков емкостного типа (отрезок высоковольтного провода) закрепленный на жилах кабеля.наличия высокого напряжения 6-10 кВ, 50 Гц, 3 фазы на жилах высоковольтного кабеля, в комплектных распределительных устройствах (КРУ, КРУН, КСО).

Индикатор высокого напряжения релейный ИВНР-10

Индикатор высокого напряжения ИВНР-10 осуществляет визуальную (световую) индикацию наличия напряжения 6-10 кВ промышленной частоты на шинах в шкафах КРУ, КСО и др., а также электрическую блокировку («сухие» контакты реле) неправильных действий персонала (блокировка дверей шкафа, приводов разъединителей и заземлителей и др.)

Существенное преимущество ИВНР-10, в сравнении с аналогичными устройствами, состоит в том, что для его работы НЕ ТРЕБУЕТСЯ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ.

ИВНР-10 поставляется в комплекте на 3 фазы и содержит емкостные датчики встроенные в опорные изоляторы, элементы индикации (индикаторные лампы), релейный блок, соединительные провода и клеммы. Выходные контакты релейного блока перекидывающегося типа могут коммутировать переменный ток 50 Гц; 220 В; 1 А; постоянный ток 30 В, 1 А. «Сухие контакты» реле замыкаются, если хотя бы в одной из фаз появляется напряжение выше 2 кВ и размыкаются при понижении напряжения до 1-1,5 кВ. Размеры составных частей индикатора и схема соединений представлены на рисунке ниже.

ИВНР-10 легко устанавливается в шкафу, прост в эксплуатации, не требует специального обслуживания.

Индикатор высокого напряжения 10кВ (постоянное) ИВН(П)-10

Индикатор высокого напряжения ИВН(П)-10предназначен для визуальной (световой) индикации наличия постоянного напряжения до 10 кВ на электротехническом оборудовании (конденсаторы, шинопроводы и др.).

Индикатор ИВН(П)-10 содержит датчик высокого напряжения резистивного типа встроенный в опорный изолятор, элемент световой индикации (газоразрядная лампочка), соединительную клемму и провод длиной 2 м (если другое не указано в заказе).

При наличии высокого напряжения появляется мигающее свечение газоразрядной лампочки, частотой 0,5-1 Гц.

Существенное преимущество ИВН(П)-10, в сравнении с аналогичными устройствами, состоит в том, что для его работы НЕ ТРЕБУЕТСЯ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ.

ИВН(П)-10 легко устанавливается в шкафу, прост в эксплуатации, не требует специального обслуживания.

Индикатор высокого напряжения 10кВ (постоянное)
с релейным выходом ИВН(ПР)-10

Индикатор высокого напряжения ИВН(ПР)-10предназначен для визуальной (световой) индикации и релейного контроля наличия постоянного напряжения до 10кВ на электротехническом оборудовании (конденсаторы, шинопроводы и др.).

Индикатор ИВН(ПР)-10 содержит датчик высокого напряжения резистивного типа встроенный в опорный изолятор; элемент световой индикации (газоразрядная лампочка); релейный блок, соединительные провода и клеммы.

При наличии высокого напряжения появляется мигающее свечение газоразрядной лампочки, частотой 0,5-1 Гц, а также происходит переключение «сухих» контактов реле.

Индикатор ИВН(ПР)-10 может поставляться с одной или двумя группами переключающихся контактов реле.

Существенное преимущество ИВН(ПР)-10, в сравнении с аналогичными устройствами, состоит в том, что для его работы НЕ ТРЕБУЕТСЯ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ.

ИВН(ПР)-10 легко устанавливается в шкафу, прост в эксплуатации, не требует специального обслуживания.

Индикатор высокого напряжения линейный ИВНЛ-10 на ЛЭП 6-10 кВ

Индикатор высокого напряжения линейный ИВНЛ-10 предназначен для визуальной (световой) индикации наличия высокого напряжения на воздушных линиях электропередачи (ВЛЭП) 6-10 кВ, 50-60 Гц. Индикаторы ИВНЛ-10 работают от напряжения самих линий и не требуют сменных батарей или аккумуляторов.

ИВНЛ-10 позволяет выявлять обрыв проводов и замыкание на землю.

ИВНЛ-10 целесообразно устанавливать перед разъединителями на подводящих проводах к КТП и КРУН. Установка может осуществляться без снятия напряжения с помощью изоляционной тяги.

Комплект поставки: три индикатора на каждую фазу, паспорт.

Основные технические характеристики индикатора ИВНЛ-10

Технические характеристики
Климатическое исполнение по ГОСТ 15150-69	УХЛ1
Диапазон рабочих температур,°C	-40. +40
Номинальное напряжение (линейное), 50 Гц, Кв	6,3 и 10
Диаметр провода ВЛЭП (голый или изолированный)	8-20 мм (или по заказу)
Индикация	1 яркий светодиод
Интервал между световыми импульсами, с	4-8
Видимость индикации, не менее, м	день — 10; ночь — 30
Угол видимости относительно оси индикатора, °	15
Возможность установки на линию под напряжением	имеется
Габаритные размеры, мм
— диаметр корпуса	60
— длина корпуса	75
Срок службы	не менее, 15 лет
Масса комплекта на 3 фазы, не более, кг:	1,5

Разработчик — ООО «НПО «Эковакуум», г.Москва.

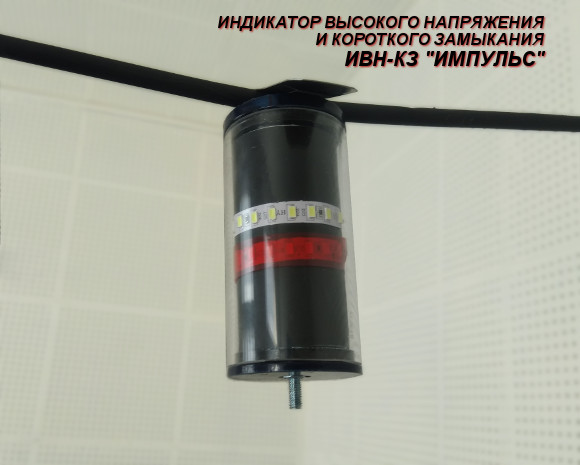

Индикатор высокого напряжения и короткого замыкания на ЛЭП 6-10 кВ ИВН-КЗ «ИМПУЛЬС»

Индикатор высокого напряжения и короткого замыкания на ЛЭП 6-10 кВ ИВН-КЗ «ИМПУЛЬС» предназначен для визуальной (световой) сигнализации наличия высокого напряжения и прохождении тока короткого замыкания на воздушных линиях электропередачи (ВЛЭП) 6-10 кВ, 50-60 Гц. Индикаторы ИВН-КЗ работают от напряжения самих линий и не требуют сменных батарей или аккумуляторов.

ИВН-КЗ «Импульс» выполняет функции как индикатора высокого напряжения (ИВН), так и индикатора прохождения тока короткого замыкания (ИКЗ).

Импульсное свечение белых светодиодов сигнализирует о наличии напряжения на проводах. Импульсное счечение красных светодиодов свидетельствует о прохождении тока короткого замыкания.

ИВН-КЗ устанавливается на фазные провода (голые и с внешней изоляцией). Установка может осуществляться без снятия напряжения с помощью изоляционной тяги.

Комплект индикатора ИВН-КЗ на три фазы состоит из трех индикаторов, по одному на каждую фазу, а также (по заказу) дополняется устройством предварительного заряда от сети 220 В.

Преимущества:

-индикация наличия напряжения и прохождения тока КЗ;

-питание от напряжения ЛЭП, не требуется замена батарей;

Разработчик — ООО «НПО «Эковакуум», г.Москва.

Копирование, публикация и иное использование материалов опубликованных на данном сайте запрещено без разрешения разработчиков.

ООО Научно-производственное обществоЭ К О В А К У У М Производство и реализация вакуумных дугогасительных камер, вакуумных контакторов, вакуумных выключателей и другой вакуумной коммутационной аппарат

Принцип работы построен на отслеживании импульсов цепи. Ток подается на щуп и поступает на контакт. Индикаторная часть отслеживает уровень напряжения и посылает сигнал на плату управления. У моделей используется изолирующая часть, чтобы обеспечить безопасность во время эксплуатации.

Эксплуатация указателя

Щуп или наконечник может подключаться к гибкому проводу или трубке. Когда напряжение превышает допустимые пределы, индикатор может не отреагировать. Есть модели с экраном и без него его. Простые варианты используются со светодиодными лампами.

Область применения

Оборудование востребовано на предприятиях, где используются установки высокого напряжения. Чаще всего это необходимо на подстанциях. Таким образом, есть необходимость провести фазировку с учётом класса напряжения. Также предоставляется возможность тестировать кабели, отдельные линии электропередач.

Линии электропередач

Читайте также: Как выбирать токоизмерительные клещи: ТОП-лучших производителей 2021 года + инструкция как использовать

Интересно! Разрешается проверять трансформаторы постоянного, переменного тока.

Индикаторы высокого напряжения (ИВН) 6-10 кВ стационарные, производства ООО «НПО «Эковакуум»

Кроме световой индикации наше предприятие изготавливает индикаторы с релейным блоком и транзисторным выходом (по заказу). Индикаторы с релейным блоком имеют реле с одной группой «сухих» контактов. При наличии высокого напряжения, хотя бы в одной из трех фаз контакты реле переключаются, при отсутствии высокого напряжения во всех фазах они переключаются обратно. Индикаторы с транзисторным выходом, кроме световой индикации, имеют встроенную в каждый датчик электронную схему, которая может коммутировать подключенную нагрузку (катушки реле, электромагниты, световое табло и т. д.). Коммутируемое напряжение внешней цепи — постоянное 12 ÷ 220В, изолированное от земли. Индикаторы с релейным блоком и транзисторным выходом могут использоваться в схемах телемеханики, блокировки ошибочных операций, передаче информации о наличии напряжения. Для своей работы они не требуют подключения источников питания.

Индикаторы поставляются с лампами красного цвета, но по заказу могут быть трех цветов (желтая, зеленая и красная (ЖЗК)), а также в антивандальном исполнении.
Индикаторы высокого напряжения для установки в шкафах КРУ, КРУН, КСО и КТП.

Обозначение	Тип датчика напряжения	Индикация напряжения	Релейный блок	Транзисторный выход	Место установки
ИВН-10	Емкостной, в опорном изоляторе	Газоразрядный или светодиодный индикатор	Нет	Нет	Шкафы КРУ, КСО, КТП и др. 6-10 кВ, 50 Гц
ИВНБ-10	Емкостной, бесконтактный	Газоразрядный или светодиодный индикатор	Нет	По заказу	Шкафы КРУ, КСО, КТП, 6-10 кВ, 50 Гц, а также оборудование с подвижными токоведущими частями
ИВНК-10	Емкостной, для крепления на жилах кабеля	Газоразрядный или светодиодный индикатор	По заказу	По заказу	Для устнановки на кабельные вводы в шкафах КРУ, КСО, КТП, 6-10 кВ, 50 Гц
ИВНР-10	Емкостной, в опорном изоляторе с релейным блоком	Газоразрядный индикатор	Есть	Нет	Шкафы КРУ, КСО, КТП и др. 6-10 кВ с возможностью блокировки и информирования
ИВН(П)-10	Резистивный в опорном изоляторе	Газоразрядный или светодиодный индикатор	Нет	Нет	Высоковольтное оборудование постоянного тока 3-15 кВ
ИВН(ПР)-10	Резистивный в опорном изоляторе с релейным блоком	Газоразрядный или светодиодный индикатор	Есть	Нет	Высоковольтное оборудование постоянного тока 3-15 кВ с возможностью блокировки и информирования

Индикаторы высокого напряжения для установки на проводах ЛЭП 6-10 кВ.

Обозначение	Тип датчика напряжения	Индикация напряжения	Индикация токов КЗ	Место установки
ИВНЛ-10	Емкостной	Светодиоды	Нет	Провода ЛЭП 6-10 кВ

Устройство указателей высокого напряжения

Основными элементами указателя являются:

наконечник или щуп,
изоляция,
ограничительное кольцо,
рукоять,
резьба,
индикаторная часть.

В отдельных случаях используется дисплей, контактные стабилизаторы. Щуп может устанавливаться на проводе либо держателе. Индикация бывает визуальной либо звуковой.

Система индикации

Правила применения

Перед тем как использовать прибор, рекомендуется проверить комплектацию. На примере УВНУ — 10СЗ ИП осматривается трубка, изоляция, рукоять. Узлы должны быть надежно соединены, используются винтовые крепления. К трубке фазировки фиксируется держатель. Кольцевой упор должен крепиться на корпусе.

Вам это будет интересно Измерительные клещи тока

Важно! Наружный осмотр необходим для того, чтобы выявить трещины либо отслоения.

Дефекты указателя

Любые дефекты указателя говорят о том, что он не готов к эксплуатации. Если на кольце либо трубке обнаружены капли воды либо грязи, необходимо их удалить. С этой целью лучше использовать салфетку. Хранить прибор стоит в сухом месте, желательно защищенном от ультрафиолетового воздействия.

Особое внимание уделяется щупу в виде крюка. Его надо осмотреть без перчаток и прикоснуться. Индикатор включенного прибора должен светить прерывисто. Если слышится звучание, значит, аппарат исправен. Таким образом, оценивается сопротивление кожи, проверка завершена.

Читайте также: Сфера применения токопроводящих клеев и изготовление своими руками

Если указатель не реагирует на касание человека, можно попробовать немного смочить пальцы. При минусовых температурах приборы работают с большой погрешностью. Особенно проблематично проводить работы при температуре −20 градусов и более. Для теста рекомендуется подобрать гарантированный источник напряжения. Представленный указатель фиксирует показания от 100 до 1000 вольт.

Источник напряжения

Важно! Во время теста необходимо держаться за ручку.

Когда подводится щуп, надо, чтобы он соприкоснулся с жилой. В нормальном состоянии человек услышит прерывистый звуковой сигнал. Лампочка при этом будет мигать. Таким образом подтверждается, что предмет находится под напряжением. Контактный способ необходим, чтобы определить фазу.

При использовании указателей электрику часто приходится становиться на опоры. Хорошо, когда имеется изолирующая штанга. Работая с высоковольтным оборудованием, лучше использовать заготовки длиной не менее 6 м. Головка необходима для заземления. Касание токоведущих частей сопровождается порой ярким светом и мощным звуковым сигналом.

Токоведущие части

Прежде чем проверять заземление в установке, производят замер напряжения. Допустимый уровень энергетического потока — 1.5 кВ. Если индикация не реагирует, к указателю необходимо прикоснуться рукой без перчатки. Когда кабель находится под наведенным напряжением, индикация срабатывает в постоянном режиме. Иногда требуется определить фазу, тогда используется рабочая трубка. Она соединяется с указателем, а также штырём.

Для подсоединения шунт вводится в отверстие. На указателе имеются отметки, не стоит прилагать значительных физических усилий. Отдельный вопрос касается эксплуатационных мероприятий, связанных с испытаниями. Правила прописаны в инструкции по электроустановкам.

Вам это будет интересно Особенности конвектора для обогрева

Электроустановки

определение минимального уровня срабатывания указателя,
испытание продольной изоляции,
тест максимального порога срабатывания

Для испытаний указатель подвешивается в помещении на возвышенность. Контактный щуп должен находиться внизу. Первым делом на крюк подаётся незначительное напряжение, важно следить за лампочкой. Максимальный предел представленной модификации — 1.5 кВт. Тест продольной изоляции позволяет выявить допустимый уровень напряжения.

Тест продольной изоляции

Важно! Прибор в исправном состоянии выдерживает нагрузку 12 кВ.

В этом случае имеет значение время подачи напряжения. Аналогичным способом проверяется трубка фазировки. С этой целью подносится токопроводящая часть с напряжением 12 кВ. Однако при встречном включении фазы параметр отличается. Всё зависит от сопротивления проводника.

Читайте также: Как обжать клемму на проводе без инструмента

Индикация с надетой трубкой на указатель срабатывает при нагрузке 1.5 кВ. На примере УВНсТФ 10И видно, что простые варианты с трубкой фазировки являются более простыми в использовании. Модель годится для теста кабельных и воздушных линий. При испытаниях электроустановок важно уточнять исправность трансформаторов.

Тест трансформаторов

Допустимое рабочее напряжение должно находиться в пределах 6-10 кВ. Трубка фазировки указателя может использоваться лишь в цепи переменного тока. Допустимая частота — от 50 мегагерц. Как указывает производитель, максимальный уровень нагрузки — 15 кВ. При использовании модели подключаются контактные наконечники и элементы электрической схемы.

Интересно! В указателе предусмотрено два соединительных провода, а также изоляция.

Штанга устанавливается между втулками, крепление происходит за счёт резьбового соединения. У представленной модели предусмотрена трехразрядная индикация, используются светодиодные лампочки. Когда на крюк подается напряжение, они загораются. Также срабатывание происходит, если производится тестирование.

Индикатор способен функционировать в режиме самоконтроля. В этом случае схема проверяет исправность узлов и сообщает о возможных ошибках. При переводе аппарата в рабочий режим появляется возможность автоматически определить тип напряжения. Контакт с токопроводящей жилой обеспечивается за счёт наконечника. Определение полярности не отнимает много времени.

Интересно! Светодиод «-» срабатывает, когда в токоведущей части отмечено отрицательное напряжение. Понижение частоты сопровождается мерцанием лампочки.

Мерцание на индикаторе

Индикатор высокого напряжения релейный ИВНР-10

Существенное преимущество ИВНР-10, в сравнении с аналогичными устройствами, состоит в том, что для его работы НЕ ТРЕБУЕТСЯ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ.

ИВНР-10 легко устанавливается в шкафу, прост в эксплуатации, не требует специального обслуживания.

Меры безопасности

использование электрических перчаток,
контакт подводится к рабочей части,
изоляция штанги,
не допускается использование под дождём,
соблюдение стандартов ГОСТа 20493-2001.

Вам это будет интересно Работа со сварочным аппаратом

Выше рассмотрены указатели напряжения выше 1000 В. Различия кроются в конструкции, технических характеристиках. У аппаратов правила использования и меры предосторожности прописаны в инструкции.

Требования к указателям

В общий перечень требований к использованию УН входит соответствие заявленным техническим характеристикам по ГОСТу, проверка, которая включает визуальный осмотр, стойкость к механическим и климатическим воздействиям, электрическое сопротивление изоляции, чёткую работу зарядного устройства, соответствие рабочим чертежам, наличие шероховатости, полную комплектацию всех составных частей (особенно, ограничительного кольца), присутствие сертификата и сопроводительных документов (схем, инструкций, памяток и т.д.).

Визуальный контроль заключается в осмотре и проверке исправности, комплектности, целостности упаковки, наличия маркировки и защиты от коррозии. Соответствие рабочему чертежу проводится с помощью измерительных инструментов. Поверхность на присутствие шероховатости проверяют с помощью оптического индикатора или профилометра. Если корпус изделия сделан из металла, то он должен быть выполнен по ГОСТу 9.302.

Также читайте: Чем отличается трансформатор от автотрансформатора

УН должен быть исправен, без наружных повреждений, с работающими световыми и звуковыми сигналами, а у изолирующих частей должны присутствовать диэлектрические свойства. Значение тока обязательно указывается в техническом паспорте. Только при таких требованиях разрешается эксплуатировать устройство.

ВАЖНО! Всё УН имеют производственный протокол испытаний и сертификат безопасности, выданный уполномоченными органами РФ. Проверенный прибор имеет бирку со штампом с датой поверки.

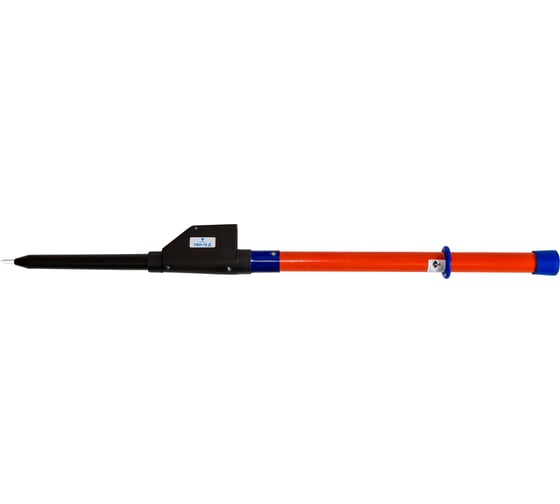

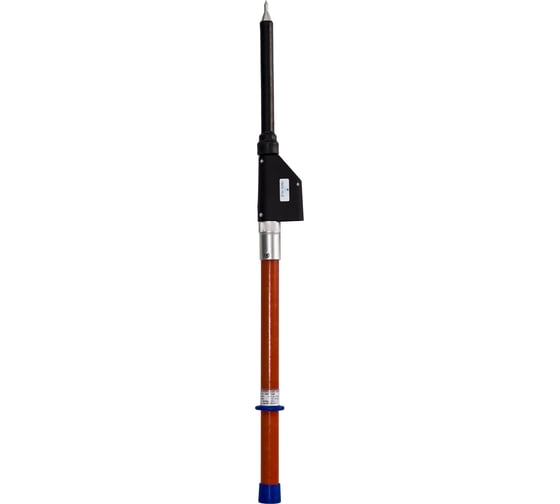

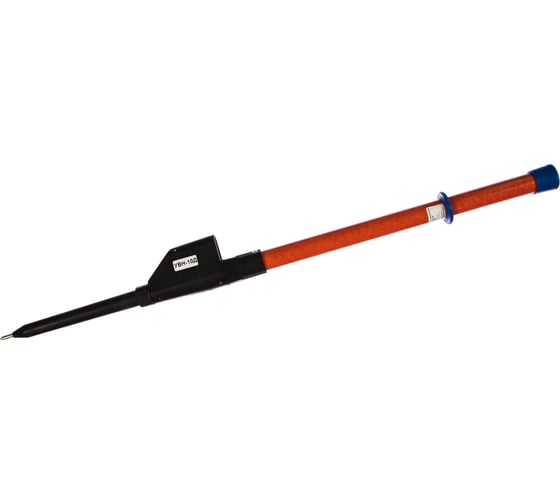

Указатель напряжения 6 10кв увну 10д световой звуковой индикатор проверка

Указатель высокого напряжения УВНУ-10СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередач и других электроустановках переменного тока, а с трубкой фазировки ТФ -для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от б до 10 кВ, частотой 50 и 60 Гц, при температуре от — 45°С до + 40°С и относительной влажности воздуха не выше 80% (при температуре + 25°С).

Принцип действия указателя напряжения основан на преобразовании электрических сигналов в светозвуковые.

Указатель УВНУ-10СЗ ИП относится к основным электрозащитным средствам. Позволяет произвести пофазное определение напряжения касанием токоведущих частей.

Указатель позволяет определить опасное напряжение на деревянной опоре без применения заземляющего тросика, а в комплекте со сборной 4-х звенной изолирующей оперативной штангой ШО — 10 — 4 — 6,6 длиной 6,6 м и весом 3,5 кг, с земли без подъема на опору ВЛ.

Указатель отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом.

Элементы светозвуковой индикации указателя расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

Указатель обладает возможностью самопроверки работоспособности перед эксплуатацией.

Рабочая часть указателя может использоваться в качестве индикатора напряжения от 100 до 1000 В, а также для определения наведенного напряжения на ВЛ.

Надежная работа указателя достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей (Моторола, Санио, Панасоник), а также литиевым источником питания марки CR — 123 напряжением ЗВ, емкостью 1500 мАхч.

Низкая величина рабочего тока — 7 мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации — 10 лет.

Рабочая часть указателя изготавливается из пластика марки АБС, обеспечивающий нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть изготавливается из ПВХ, обеспечивающий надежную изоляцию.

Технические характеристики УВНУ-10СЗ ИП

Напряжение (порог) срабатывания указателя, В, не выше	1500
Максимальное рабочее напряжение, кВ	10,0
Порог срабатывания указателя с трубкой фазировки УВНУ — 10СЗ ИП с ТФ,
при схеме согласного включения, В, не ниже	12700
при схеме встречного включения, В, не выше	1500
Метод измерения	контактный
Виды индикации	световая, импульсная звуковая, прерывистая
Габаритные размеры указателя, мм	Ф 72 X 500
В рабочем положении, мм	Ф 72 X 735
Габаритные размеры трубки фазировки, мм	Ф 52 X 400
В рабочем положении, мм	Ф 52 X 735
Масса указателя, кг, не более	0,4
Масса указателя с трубкой фазировки, кг, не более	0,65
Длина провода для фазировки, мм, не менее	1000

Указания по эксплуатации указателя УВНУ-10СЗ ИП

Указатель высокого напряжения УВНУ — 10СЗ ИП и трубка фазировки состоят из 2-х основных частей: рабочей и изолирующей части с рукояткой. Соединение звеньев между собой осуществляется навинчиванием. Безопасность при работе с указателем и трубкой фазировки обеспечивается кольцеобразным упором на корпусе.

Перед применением следует:

Произвести наружный осмотр указателя и трубки фазировки, при котором следует обратить внимание на отсутствие трещин, отслоений и других дефектов.
При наличии влаги и загрязнений удалить их салфеткой. В случае запотевания указателя в теплом помещении после хранения, либо эксплуатации на морозе, необходимо выдержать его в течение 15 минут в этом помещении и протереть салфеткой насухо.
Перед использованием указателя необходимо убедиться в его исправности. Для этого необходимо, прикасаясь одной рукой (без перчатки) к щупу (крюку), другой нажать на кнопку на торце рабочей части указателя. Прерывистое свечение и звучание указателя свидетельствуют о его исправности.

Если сопротивление кожи велико и самопроверка не срабатывает, необходимо увлажнить пальцы.

При низких температурах (ниже -25°С), в случае несрабатывания самопроверки, рекомендуется указатель проверить как индикатор напряжения на установке, заведомо находящейся под напряжением или при помощи специального устройства для проверки указателей напряжения (УПУН).

При использовании указателя в качестве индикатора напряжения от 100 до 1000 В необходимо, прикасаясь рукой к металлическим деталям хвоста рабочей части, подвести щуп (крюк) к токоведущему проводу. Появление прерывистых светозвуковых сигналов указывает, что токоведущая часть находится под напряжением.

Читайте также: Как определить выходное напряжение операционного усилителя

Пофазное определение наличия напряжения осуществляется контактным способом.

Оператору необходимо совершить подъем на опору, либо определить наличие напряжения касанием токоведущей части с земли, если имеется оперативная изолирующая штанга ШО — 10 — 4 — 6,6, длиной 6,6м; при этом рабочая часть указателя закрепляется на резьбу оперативной головки штанги.

При касании щупом (крюком) указателя токоведущей части, находящейся под напряжением, одновременно появляются яркие красные вспышки с частым прерывистым мощным звуковым сигналом.

Для определения наличия наведенного напряжения на обесточенной и заземленной эл. установке, необходимо сначала проверить наличие напряжения указателем.

Убедившись в отсутствии напряжения, необходимо повторно проверить наличие наведенного напряжения ниже пороговых (1,5 кВ). Для этого необходимо отделить рабочую часть указателя от изолирующей, прикасаясь рукой (без перчатки) к металлическим деталям хвоста рабочей части, подвести щуп (крюк) к токоведущему проводу.

Наличие индикации и звукового сигнала свидетельствует о том, что токоведущая часть находится под наведенным напряжением.

При использовании указателя с трубкой фазировки необходимо соединить указатель с трубкой фазировки проводом, имеющимся в комплекте поставки, а штырь шунтирующего провода ввести в отверстие, проделанное с боковой стороны рабочей части указателя.

Во избежание порчи указатель не следует подвергать ударам и толчкам.

Нормы, методика и периодичность испытаний указателя высокого напряжения УВНУ-10СЗ ИП и УВНУ-10СЗ ИП ТФ

Эксплуатационные испытания указателя проводятся 1 раз в 12 месяцев, согласно требованиям «Инструкции по применению и испытанию средств защиты, используемых в электроустановках» М 2003г. и настоящей инструкции.

Испытания проводятся на высоковольтном стенде в следующем объеме:

Определение порога срабатывания указателя.
Испытание напряжением продольной изоляции рабочих частей указателя и трубки фазировки.

Для определения порога срабатывания указателя, последний подвешивается горизонтально на высоте не менее 1м от пола.

На контактный щуп (крюк) подается напряжение ниже 1,5 кВ. Минимальное значение напряжения, при котором срабатывает светозвуковая индикация указателя, соответствует пороговому.

Порог срабатывания указателя не должен превышать 1,5 кВ.

При испытании напряжением продольной изоляции рабочей части указателя, напряжение подается к контактному щупу (крюку) и металлическому разъему рабочей части.

Продольная изоляция рабочей части должна выдерживать испытательное напряжение 12 кВ в течение 1 мин.

По аналогичной методике испытывается рабочая часть трубки фазировки.

Испытательное напряжение 12 кВ подается в течение 1 мин.

Порог срабатывания указателя УВНУ — 10 СЗ ИП ТФ, при схеме согласного и встречного включения фаз, а также испытание напряжением соединительного гибкого изолированного провода для фазировки производится согласно методике и схеме, изложенной в «Инструкции по применению и испытанию средств защиты, используемых в электроустановках» М. 2003г.

При схеме встречного включения фаз порог срабатывания указателя не должен превышать 1,5 кВ, а при схеме согласного включения фаз порог срабатывания указателя должен быть не ниже 12,7 кВ.

Соединительный провод должен выдерживать испытательное напряжение 20 кВ в течение 1 мин.

Указатель высокого напряжения Диэлектрик УВН-10 Д световая индикация Д157680

Спишите до 877 р. бонусами Начислим 21 бонус

Указатель высокого напряжения Диэлектрик УВН-10 Д световая индикация Д157680 используется для определения опасного напряжения без заземляющего тросика. Контактная часть оснащена световой индикацией повышенной яркости для условий недостаточной видимости.

Срабатывание происходит в течение 1 секунды при максимальном уровне рабочего напряжения 10 000 В.

Дополнительные характеристики:

Минимальное напряжение, при котором срабатывает индикация, кВ 1,5
Максимальное рабочее напряжение, кВ 10,0
Рабочий диапазон температуры окружающей среды, С от 40 до + 45
Интервал между касанием токоведущих частей 6–10 кВ и первой вспышкой, с, не более 1,0
Интервал между первой и последующими вспышками при номинальном напряжении 10 кВ, с, не более 1,0
Виды индикации световая
Длина указателя в собранном виде, м 0,79
8. Масса, кг, не более 0,35
9. Срок эксплуатации, лет 10

Указатель высокого напряжения УВНУ-10Д

— Доставка заказа до транспортных компаний ПЭК и Деловые линии в Москве — бесплатная.

Читайте также: Повышение выходного напряжения стабилизатора

— Стоимость доставки заказа по г. Москве составляет 500руб.

— Стоимость доставки по Московской области рассчитывается индивидуально.

— В ответ на Вашу заявку мы выставляем счет на оплату с указанием наличия и сроков поставки товара.

— Вы оплачиваете счет посредством безналичного перевода денежных средств по реквизитам указанным в счете.

— Сразу по поступлении оплаты наши менеджеры запускают заказ в работу.

Указатель высокого напряжения универсальный УВНУ 10Д относится к основным электроизолирующим средствам и предназначен для определения наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока промышленной частоты напряжением 6-10 кВ.

Указатель УВНУ-10Д имеет наглядную комбинированную светозвуковую сигнализацию, позволяет определить наличие опасного напряжения на ВЛ и ПС 6-10 кВ без заземляющего тросика. Яркая индикация контактной части хорошо заметна даже в солнечный день на фоне неба. Используются литиевые элементы питания, заменяемые один раз в 2-3 года.

Технические характеристики УВНУ-10Д

Напряжение, кВ	10
Индикация	Свето-звуковая
Масса, кг	0,35
Допустимый диапазон рабочих температур	от — 45 до + 45
Питание, В	3

Приобретая у нас Указатели высокого напряжения, в частности УВНУ-10Д, Вы получаете:

Указатель высокого напряжения универсальный Диэлектрик УВНУ-10 Д свето-звуковая индикация Д157681

Спишите до 1802 р. бонусами Начислим 45 бонусов

Указатель высокого напряжения универсальный Диэлектрик УВНУ-10 Д свето-звуковая индикация Д157681 используется для определения опасного напряжения без заземляющего тросика.

Данная модель оснащена световой и звуковой индикацией. Это позволяет получить достоверный результат в условиях недостаточной видимости.

Срабатывание происходит в течение 1 секунды. Максимальный показатель рабочего напряжения — 10 000 В.

Дополнительные характеристики:

Минимальное напряжение, при котором срабатывает индикация, кВ 1,5
Максимальное рабочее напряжение, кВ 10,0
Рабочий диапазон температуры окружающей среды, С: от 40 до + 45
Интервал между касанием токоведущих частей 6–10 кВ и первой вспышкой, с: не более 1,0
Интервал между первой и последующими вспышками при номинальном напряжении 10 кВ, с: не более 1,0
Виды индикации световая импульсная, прерывисто-звуковая
Напряжение питания, В 3,0
Источник питания элементы питания CR 2 фирм DURACELL, SANYO, KODAK или аналоги
Длина указателя в собранном виде, м 0,79
Масса, кг: не более 0,35
Срок эксплуатации, лет: 10

Указатель высокого напряжения 6-10кВ УВН-10Э СЗ световой звуковой индикатор

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

Способы получения заказов

— г. Москва, ул.Новохохловская, д.91, стр.10.
— г. Москва, ул.Маломосковская, д.22, стр.1
— Пн-Пт c 8.00 до 20.00; Сб-Вс с 8:00 до 18:00.
— Минимальная сумма заказа отсутствует.

Оплата:

— наличными при получении.
— банковской картой через терминал.
— банковский перевод по выставленому счету
(зачисление оплаты происходит в течении суток)

Доставка по Москве — подробнее .

— Минимальная сумма заказа составляет — 1000 рублей.
— в пределах МКАД +10 км. — 300 рублей.
— Пн-Вс с 10:00 до 18:00.

Оплата:

— наличными при получении.
— банковский перевод по выставленому счету
(зачисление оплаты происходит в течении суток)

Самовывоз в Московской области — подробнее .

Заказать и купить в городах Московской области:

— Минимальная сумма заказа составляет — 1000 рублей.
— до 10-ти км. от МКАД — 300 рублей.
— от 10-го км. от МКАД — 300 рублей + 40 рублей за 1 км., осуществляется в зависимости от суммы заказа.
— Пн-Вс с 10.00 до 18.00.

Оплата:

Доставка в города Московской области Курьерской Службой — подробнее .

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

Отправка в города России Курьерской Службой — подробнее .

Читайте также: Напряжение в поперечных сечениях стержня задачи

Отправка в города РФ Транспортной Компанией — подробнее .

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей доставка до терминала Транспортной Компании в г.Москве.
— Все услуги Транспортной Компании оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Транспортной Компании при получении.

Способы получения заказов

— Минимальная сумма заказа отсутствует.
— г. Москва, ул.Новохохловская, д.91, стр.10.
— c 10.00 до 20.00 по рабочим дням РФ.
— заказ оплачивается при получении.

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей в пределах МКАД.
— с 10.00 до 18.00 по рабочим дням РФ.
— заказ оплачивается при получении.

— Минимальная сумма заказа составляет — 1000 рублей.
— 500 рублей до 5-ти км. от МКАД.
— 40 рублей за 1 км. от МКАД + 300 рублей в пределах МКАД, осуществляется в зависимости от суммы заказа.
— с 10.00 до 18.00 по рабочим дням РФ.
— заказ оплачивается при получении.

Доставка в города Московской области Курьерской Службой — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа, оплата услуг Курьерской Службы при получении.

Отправка в города России Курьерской Службой — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа, оплата услуг Курьерской Службы при получении.

Отправка в города РФ Транспортной Компанией — подробнее.

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей доставка до терминала Транспортной Компании в г.Москве.
— Все услуги Транспортной Компании оплачиваются покупателем.
— Предоплата заказа, оплата услуг Транспортной Компании при получении.

Способы получения заказов

— Минимальная сумма заказа отсутствует.
— г. Москва, ул.Новохохловская, д.91, стр.10.
— c 10.00 до 20.00 по рабочим дням РФ.

Оплата:

— наличными при получении.
— банковской картой через терминал.
— банковский перевод по выставленому счету
(поступление происходит в течении суток)

— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей в пределах МКАД.
— с 10.00 до 18.00 по рабочим дням РФ.

Оплата:

— наличными при получении.
— банковский перевод по выставленому счету
(поступление происходит в течении суток)

Оплата:

Доставка в города Московской области Курьерской Службой — подробнее.

Отправка в города России Курьерской Службой — подробнее.

Отправка в города РФ Транспортной Компанией — подробнее.

Напряжение
Реле
Трансформатор

Что такое рекуперация на электровозе
Чем отличается электровоз от тепловоза
Чем глушитель отличается от резонатора
Стойки стабилизатора как определить неисправность
Стабилизатор поперечной устойчивости как работает

источники:

http://ecovacuum.ru/ivn.html

https://strop-snab.ru/instrumenty/ukazatel-napryazheniya-svyshe-1000v.html

https://plastep.ru/ukazatel-napryazheniya-6-10kv-uvnu-10d-svetovoy-zvukovoy-indikator-proverka/

Индикация напряжения 10 кв

Индикаторы высокого напряжения (ИВН) 6-10 кВ стационарные, производства ООО «НПО «Эковакуум»

Индикатор высокого напряжения ИВН-10

(стационарный указатель напряжения, устройство индикации напряжения)

Индикатор высокого напряжения бесконтактный ИВНБ-10

(стационарный указатель напряжения, устройство индикации напряжения)

Индикатор высокого напряжения кабельный 10кВ

Индикатор высокого напряжения релейный ИВНР-10

Индикатор высокого напряжения 10кВ (постоянное) ИВН(П)-10

Индикатор высокого напряжения 10кВ (постоянное) с релейным выходом ИВН(ПР)-10

Индикатор высокого напряжения линейный ИВНЛ-10 на ЛЭП 6-10 кВ

Индикатор высокого напряжения и короткого замыкания на ЛЭП 6-10 кВ ИВН-КЗ «ИМПУЛЬС»

Область применения

Индикаторы высокого напряжения (ИВН) 6-10 кВ стационарные, производства ООО «НПО «Эковакуум»

Устройство указателей высокого напряжения

Правила применения

Индикатор высокого напряжения релейный ИВНР-10

Меры безопасности

Требования к указателям

Указатель напряжения 6 10кв увну 10д световой звуковой индикатор проверка

Технические характеристики УВНУ-10СЗ ИП

Указания по эксплуатации указателя УВНУ-10СЗ ИП

Нормы, методика и периодичность испытаний указателя высокого напряжения УВНУ-10СЗ ИП и УВНУ-10СЗ ИП ТФ

Указатель высокого напряжения Диэлектрик УВН-10 Д световая индикация Д157680

Указатель высокого напряжения УВНУ-10Д

Технические характеристики УВНУ-10Д

Указатель высокого напряжения универсальный Диэлектрик УВНУ-10 Д свето-звуковая индикация Д157681

Указатель высокого напряжения 6-10кВ УВН-10Э СЗ световой звуковой индикатор

Оплата:

Оплата:

Оплата:

Оплата:

Оплата:

Оплата:

Индикатор высокого напряжения 10кВ (постоянное)
с релейным выходом ИВН(ПР)-10
